K0383Vis à bille orientable à tête HC bille avec plat, protection... |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Vis en acier de traitement, classe de résistance 10.9 au minimum.
Bille en acier à roulement.Finition :Vis noire.

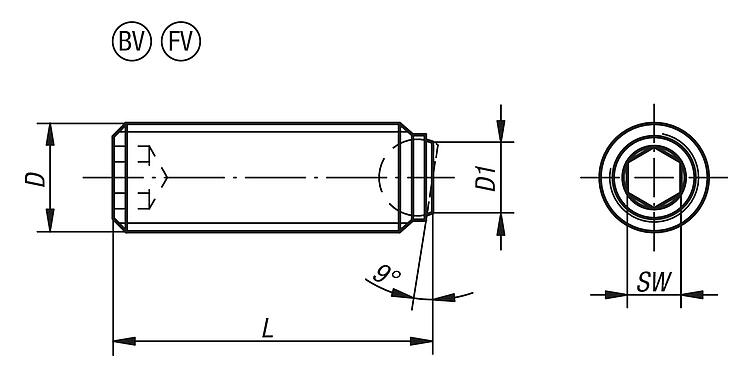

Billes trempées, coloris naturel.Nota :Ces vis à bille s'utilisent pour des surfaces planes usinées n’excédant pas 9° d’inclinaison. Les modèles les plus longs peuvent être collés sur des manettes ou des boutons. Ils permettent de fabriquer des éléments de fixation avec filetage de façon économique en petite ou moyenne série.Indication de dessin :Forme BV : bille avec plat, protection anti-retournement intégrée
Forme FV : bille avec picots, protection anti-retournement intégrée TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Forme | D | D1 | L | Ø bille | SW | Charge admissible
kN max. (contraintes
statiques uniquement) | CAO | Acc. | Prix | Commander |
|---|
| K0383.50612 | BV | M6 | 3 | 12,1 | 4 | 3 | 6 |  | | Sur demande | | | K0383.50616 | BV | M6 | 3 | 16,1 | 4 | 3 | 6 | | | Sur demande | | | K0383.50620 | BV | M6 | 3 | 20,1 | 4 | 3 | 6 | | | Sur demande | | | K0383.50625 | BV | M6 | 3 | 25,1 | 4 | 3 | 6 | | | Sur demande | | | K0383.50816 | BV | M8 | 4,1 | 16,3 | 5,5 | 4 | 9 | | | Sur demande | | | K0383.50820 | BV | M8 | 4,1 | 20,3 | 5,5 | 4 | 9 | | | Sur demande | | | K0383.50825 | BV | M8 | 4,1 | 25,3 | 5,5 | 4 | 9 | | | Sur demande | | | K0383.50830 | BV | M8 | 4,1 | 30,3 | 5,5 | 4 | 9 | | | Sur demande | | | K0383.51020 | BV | M10 | 5,6 | 20,3 | 7 | 5 | 12 | | | Sur demande | | | K0383.51025 | BV | M10 | 5,6 | 25,3 | 7 | 5 | 12 | | | Sur demande | | | K0383.51035 | BV | M10 | 5,6 | 35,3 | 7 | 5 | 12 | | | Sur demande | | | K0383.51040 | BV | M10 | 5,6 | 40,2 | 7 | 5 | 12 | | | Sur demande | | | K0383.51230 | BV | M12 | 7 | 30,2 | 8,5 | 6 | 18 | | | Sur demande | | | K0383.51220 | BV | M12 | 7 | 20,2 | 8,5 | 6 | 18 | | | Sur demande | | | K0383.51240 | BV | M12 | 7 | 40,2 | 8,5 | 6 | 18 | | | Sur demande | | | K0383.51250 | BV | M12 | 7 | 50 | 8,5 | 6 | 18 | | | Sur demande | | | K0383.51620 | BV | M16 | 10,7 | 20 | 12 | 8 | 36 | | | Sur demande | | | K0383.51625 | BV | M16 | 10,7 | 25 | 12 | 8 | 36 | | | Sur demande | | | K0383.51635 | BV | M16 | 10,7 | 35 | 12 | 8 | 36 | | | Sur demande | | | K0383.51650 | BV | M16 | 10,7 | 50 | 12 | 8 | 36 | | | Sur demande | | | K0383.52030 | BV | M20 | 13,5 | 30 | 15 | 10 | 60 | | | Sur demande | | | K0383.52040 | BV | M20 | 13,5 | 40 | 15 | 10 | 60 | | | Sur demande | | | K0383.52050 | BV | M20 | 13,5 | 50 | 15 | 10 | 60 | | | Sur demande | | | K0383.52060 | BV | M20 | 13,5 | 60 | 15 | 10 | 60 | | | Sur demande | | | K0383.52435 | BV | M24 | 15,8 | 35 | 18 | 12 | 80 | | | Sur demande | | | K0383.52450 | BV | M24 | 15,8 | 50 | 18 | 12 | 80 | | | Sur demande | | | K0383.52480 | BV | M24 | 15,8 | 80 | 18 | 12 | 80 | | | Sur demande | | | K0383.60816 | FV | M8 | 4,1 | 16,3 | 5,5 | 4 | 9 | | | Sur demande | | | K0383.60820 | FV | M8 | 4,1 | 20,3 | 5,5 | 4 | 9 | | | Sur demande | | | K0383.60825 | FV | M8 | 4,1 | 25,3 | 5,5 | 4 | 9 | | | Sur demande | | | K0383.60830 | FV | M8 | 4,1 | 30,3 | 5,5 | 4 | 9 | | | Sur demande | | | K0383.61020 | FV | M10 | 5,6 | 20,3 | 7 | 5 | 12 | | | Sur demande | | | K0383.61025 | FV | M10 | 5,6 | 25,3 | 7 | 5 | 12 | | | Sur demande | | | K0383.61035 | FV | M10 | 5,6 | 35,3 | 7 | 5 | 12 | | | Sur demande | | | K0383.61040 | FV | M10 | 5,6 | 40,2 | 7 | 5 | 12 | | | Sur demande | | | K0383.61220 | FV | M12 | 7 | 20,2 | 8,5 | 6 | 18 | | | Sur demande | | | K0383.61230 | FV | M12 | 7 | 30,2 | 8,5 | 6 | 18 | | | Sur demande | | | K0383.61240 | FV | M12 | 7 | 40,2 | 8,5 | 6 | 18 | | | Sur demande | | | K0383.61250 | FV | M12 | 7 | 50 | 8,5 | 6 | 18 | | | Sur demande | | | K0383.61620 | FV | M16 | 10,7 | 20 | 12 | 8 | 36 | | | Sur demande | | | K0383.61625 | FV | M16 | 10,7 | 25 | 12 | 8 | 36 | | | Sur demande | | | K0383.61635 | FV | M16 | 10,7 | 35 | 12 | 8 | 36 | | | Sur demande | | | K0383.61650 | FV | M16 | 10,7 | 50 | 12 | 8 | 36 | | | Sur demande | | | K0383.62030 | FV | M20 | 13,5 | 30 | 15 | 10 | 60 | | | Sur demande | | | K0383.62040 | FV | M20 | 13,5 | 40 | 15 | 10 | 60 | | | Sur demande | | | K0383.62050 | FV | M20 | 13,5 | 50 | 15 | 10 | 60 | | | Sur demande | | | K0383.62060 | FV | M20 | 13,5 | 60 | 15 | 10 | 60 | | | Sur demande | | | K0383.62435 | FV | M24 | 15,8 | 35 | 18 | 12 | 80 | | | Sur demande | | | K0383.62450 | FV | M24 | 15,8 | 50 | 18 | 12 | 80 | | | Sur demande | | | K0383.62480 | FV | M24 | 15,8 | 80 | 18 | 12 | 80 | | | Sur demande | |
