Vés vertical

retour

Produits
- Technique de serrage
  - Technique de serrage de pièces
    - Éléments d’appui, butées
      - Vés vertical

Description de l'article/illustrations du produit

DescriptionMatière :Acier de traitement.Finition :Bruni.
Vé et faces d´appui rectifiés.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0819 Vés vertical

322 kB

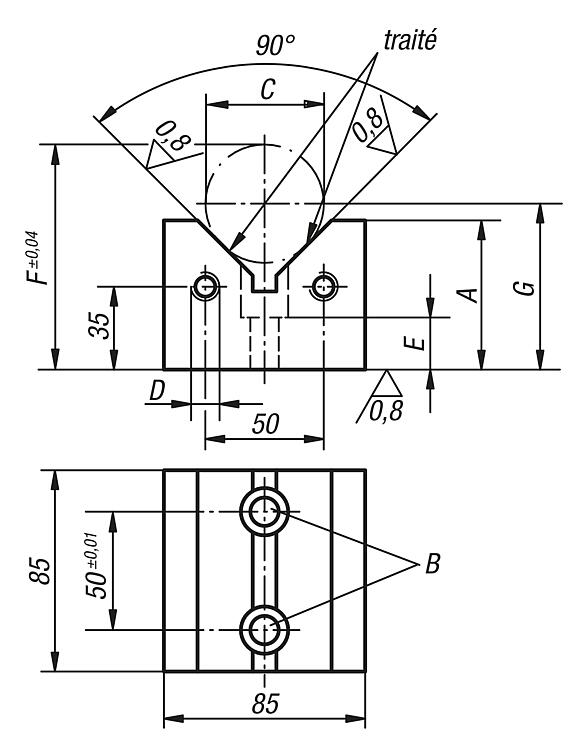

Dessins

Sélection/filtre d'articles

Référence	A	B Ø pour boulon ajusté	C min.	C max.	C Ø Etalon	D	E	F	G	Vis calibrées correspondantes	Prix
K0819.60012063	63	12 F7	15	80	50±0,003	M12	22	95,071	-	K0815.112055	Sur demande
K0819.60012075	75	12 F7	15	100	70±0,003	M12	22	124,142	-	K0815.112055	Sur demande
K0819.60016063	63	16 F7	15	80	50±0,003	M16	25	95,071	-	K0815.116065	Sur demande
K0819.60016075	75	16 F7	15	100	70±0,003	M16	25	124,142	-	K0815.116065	Sur demande
