K0385Insert à picots et insert rond avec trou fraisé |
retour |
|
|

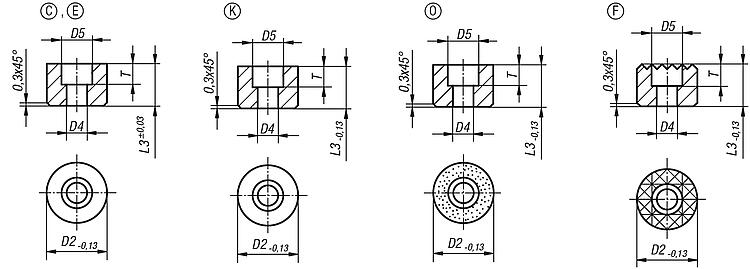

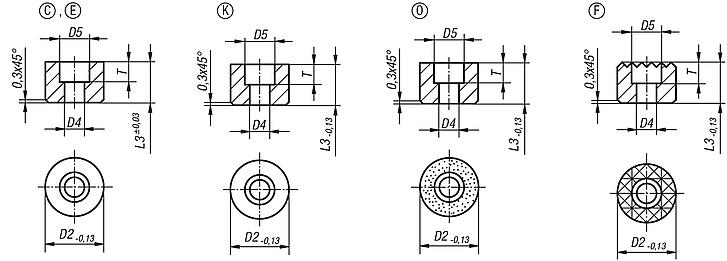

DescriptionMatière :Forme C, F, M acier à outil
Forme E, O, P inox
Forme K POMFinition :Forme C, F traité et bruni.
Forme E, traité, naturel.
Forme K, blanc.
Forme O avec surface diamantée comparable à un grain abrasif 100.Nota :Les inserts à picots et inserts sont utilisés pour le montage sur des broches de serrage, des systèmes de préhension, des dispositifs de bridage, des mors de serrage et des supports à bille oscillante. L'utilisation des inserts à picots permet de transmettre des couples élevés et des efforts supérieurs à la moyenne également pour des matériaux durs et en cas de défauts de surface.
Forme O : la surface diamantée abrasive est fermement amalgamée sur l'insert. Elle est parfaitement adaptée pour le positionnement d'applications lisses ou glissantes avec un minimum de pression d'appui. Les particules diamantées transmettent des efforts élevés sur une très petite surface avec une déformation minimale de la surface. La surface diamantée offre une résistance à l'usure exceptionnelle. TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Forme | D2
| D4 | D5 | L3 | T | CAO | Acc. | Prix | Commander |
|---|
| K0385.110108 | C | 10 | 3,4 | 6 | 10 | 5 |  | | Sur demande | | | K0385.110128 | C | 10 | 3,4 | 6 | 12 | 5 | | | Sur demande | | | K0385.112108 | C | 12 | 4,5 | 9 | 10 | 5,6 | | | Sur demande | | | K0385.112128 | C | 12 | 4,5 | 9 | 12 | 5,6 | | | Sur demande | | | K0385.116108 | C | 16 | 5,5 | 11 | 10 | 6,6 | | | Sur demande | | | K0385.116128 | C | 16 | 5,5 | 11 | 12 | 6,6 | | | Sur demande | | | K0385.120108 | C | 20 | 6,6 | 11 | 10 | 7,6 | | | Sur demande | | | K0385.120128 | C | 20 | 6,6 | 11 | 12 | 7,6 | | | Sur demande | | | K0385.125108 | C | 25 | 6,6 | 11 | 10 | 7,6 | | | Sur demande | | | K0385.125128 | C | 25 | 6,6 | 11 | 12 | 7,6 | | | Sur demande | |
|
Sélection/filtre d'articles |
|

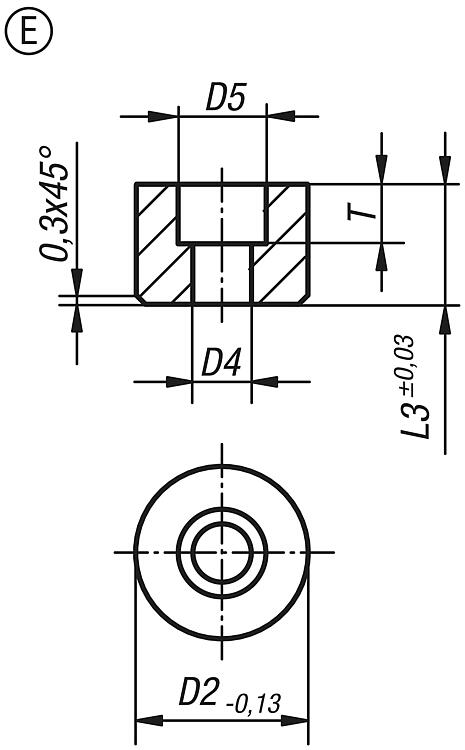

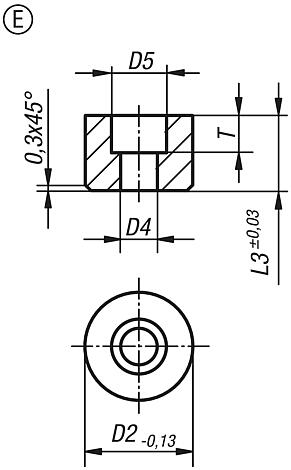

| Référence | Forme | D2
| D4 | D5 | L3 | T | CAO | Acc. | Prix | Commander |
|---|
| K0385.110102 | E | 10 | 3,4 | 6 | 10 | 5 | | | Sur demande | | | K0385.110122 | E | 10 | 3,4 | 6 | 12 | 5 | | | Sur demande | | | K0385.112102 | E | 12 | 4,5 | 9 | 10 | 5,6 | | | Sur demande | | | K0385.112122 | E | 12 | 4,5 | 9 | 12 | 5,6 | | | Sur demande | | | K0385.116102 | E | 16 | 5,5 | 11 | 10 | 6,6 | | | Sur demande | | | K0385.116122 | E | 16 | 5,5 | 11 | 12 | 6,6 | | | Sur demande | | | K0385.120102 | E | 20 | 6,6 | 11 | 10 | 7,6 | | | Sur demande | | | K0385.120122 | E | 20 | 6,6 | 11 | 12 | 7,6 | | | Sur demande | | | K0385.125102 | E | 25 | 6,6 | 11 | 10 | 7,6 | | | Sur demande | | | K0385.125122 | E | 25 | 6,6 | 11 | 12 | 7,6 | | | Sur demande | |
|
Sélection/filtre d'articles |
|

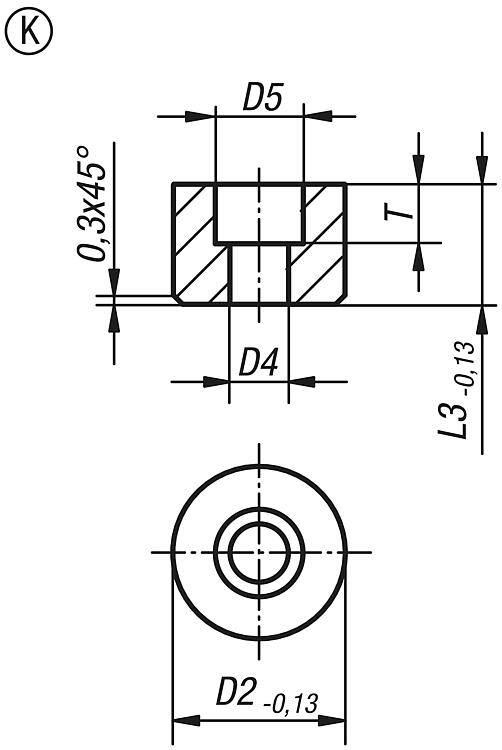

| Référence | Forme | D2
| D4 | D5 | L3 | T | CAO | Acc. | Prix | Commander |
|---|
| K0385.110109 | K | 10 | 3,4 | 6 | 10 | 5 | | | Sur demande | | | K0385.110129 | K | 10 | 3,4 | 6 | 12 | 5 | | | Sur demande | | | K0385.112109 | K | 12 | 4,5 | 9 | 10 | 5,6 | | | Sur demande | | | K0385.112129 | K | 12 | 4,5 | 9 | 12 | 5,6 | | | Sur demande | | | K0385.116109 | K | 16 | 5,5 | 11 | 10 | 6,6 | | | Sur demande | | | K0385.116129 | K | 16 | 5,5 | 11 | 12 | 6,6 | | | Sur demande | | | K0385.120109 | K | 20 | 6,6 | 11 | 10 | 7,6 | | | Sur demande | | | K0385.120129 | K | 20 | 6,6 | 11 | 12 | 7,6 | | | Sur demande | | | K0385.125109 | K | 25 | 6,6 | 11 | 10 | 7,6 | | | Sur demande | | | K0385.125129 | K | 25 | 6,6 | 11 | 12 | 7,6 | | | Sur demande | |
|

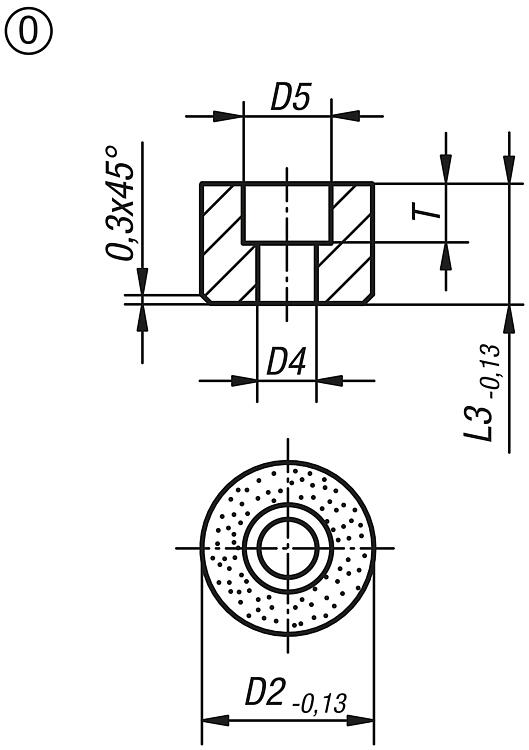

Insert à picots et inserts ronds avec trou fraisé, forme O |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | D2
| D4 | D5 | L3 | T | CAO | Acc. | Prix | Commander |
|---|
| K0385.110105 | O | 10 | 3,4 | 6 | 10 | 5 | | | Sur demande | | | K0385.110125 | O | 10 | 3,4 | 6 | 12 | 5 | | | Sur demande | | | K0385.112105 | O | 12 | 4,5 | 8 | 10 | 5,6 | | | Sur demande | | | K0385.112125 | O | 12 | 4,5 | 8 | 12 | 5,6 | | | Sur demande | | | K0385.116105 | O | 16 | 5,5 | 11 | 10 | 6,6 | | | Sur demande | | | K0385.116125 | O | 16 | 5,5 | 11 | 12 | 6,6 | | | Sur demande | | | K0385.120105 | O | 20 | 6,6 | 11 | 10 | 7,6 | | | Sur demande | | | K0385.120125 | O | 20 | 6,6 | 11 | 12 | 7,6 | | | Sur demande | | | K0385.125105 | O | 25 | 6,6 | 11 | 10 | 7,6 | | | Sur demande | | | K0385.125125 | O | 25 | 6,6 | 11 | 12 | 7,6 | | | Sur demande | |
|
Sélection/filtre d'articles |
|

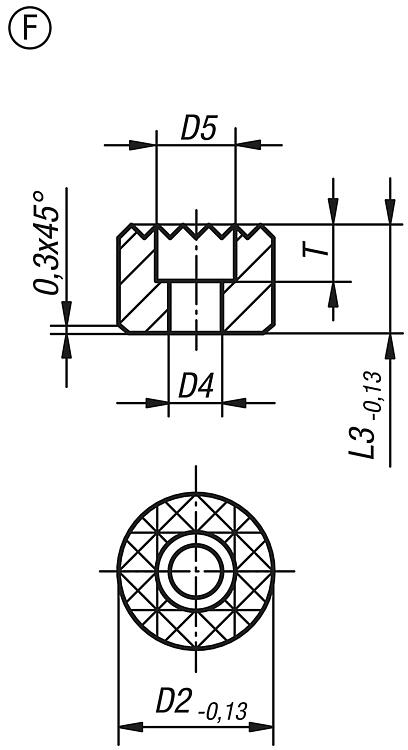

| Référence | Forme | D2
| D4 | D5 | L3 | T | CAO | Acc. | Prix | Commander |
|---|
| K0385.11210 | F | 12 | 4,5 | 8 | 10 | 5,6 | | | Sur demande | | | K0385.11212 | F | 12 | 4,5 | 8 | 12 | 5,6 | | | Sur demande | | | K0385.11610 | F | 16 | 4,5 | 8 | 10 | 5,6 | | | Sur demande | | | K0385.11612 | F | 16 | 4,5 | 8 | 12 | 5,6 | | | Sur demande | | | K0385.12010 | F | 20 | 5,5 | 10 | 10 | 6,6 | | | Sur demande | | | K0385.12012 | F | 20 | 5,5 | 10 | 12 | 6,6 | | | Sur demande | | | K0385.12510 | F | 25 | 6,6 | 11 | 10 | 7,6 | | | Sur demande | | | K0385.12512 | F | 25 | 6,6 | 11 | 12 | 7,6 | | | Sur demande | |
|
