Manivelle avec poignée cylindrique de sécurité

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Volants, manivelles, indicateurs de position
    - Manivelle avec poignée cylindrique de sécurité

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Manivelle en thermoplastique.
Poignée cylindrique en thermoplastique et acier.Finition :Thermoplastique, gris foncé.
Pièces en acier brunies.Nota :Le cache du moyeu est livré non monté. Les manivelles se fixent suivant le sens axial sur l’arbre soit à l’aide d'une goupille transversale, soit à l'aide d'une vis CHC DIN 6912 et d'une rondelle DIN 7349. Pour ramener la poignée cylindrique de sécurité en position d'utilisation, effectuer les deux opérations suivantes :
- Faire pivoter la poignée autour de son pivot jusqu'à la butée (90°).
- Pousser la poignée dans le sens axial jusqu'en position de blocage.
En position abaissée, l'actionnement de la poignée est des plus aisés. Dès que la poignée est relâchée, elle se remet automatiquement en position initiale.
Pour les modèles avec perçage transversal, la fixation s'effectue à l'aide de la vis sans tête ISO 4027 (DIN 914).Accessoires :K1160 Vis CHC à six pans creux, tête courte, DIN 6912.Indication de dessin :

1) Position de l'alésage transversal décalée de 90° par rapport à la rainure de clavette

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0268 Manivelle avec poignée cylindrique de sécurité

541 kB

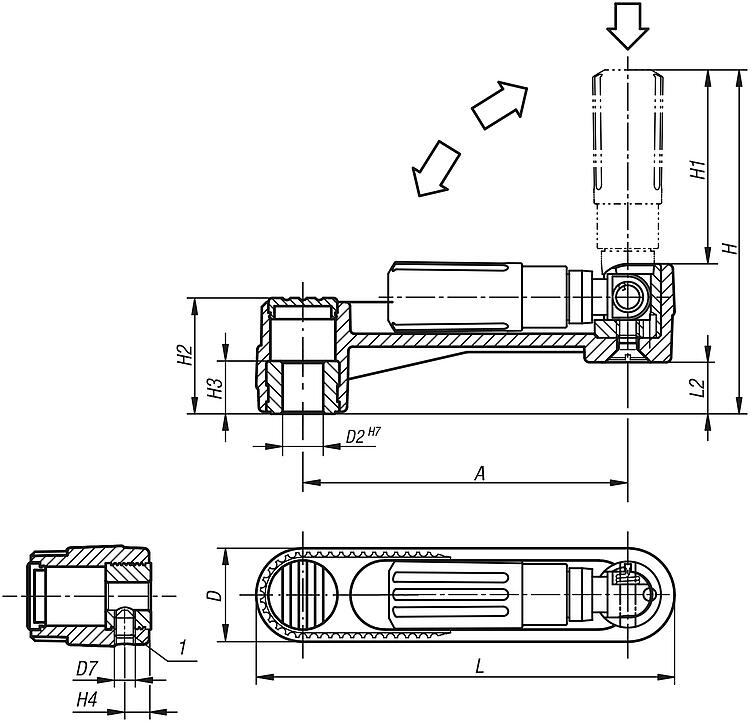

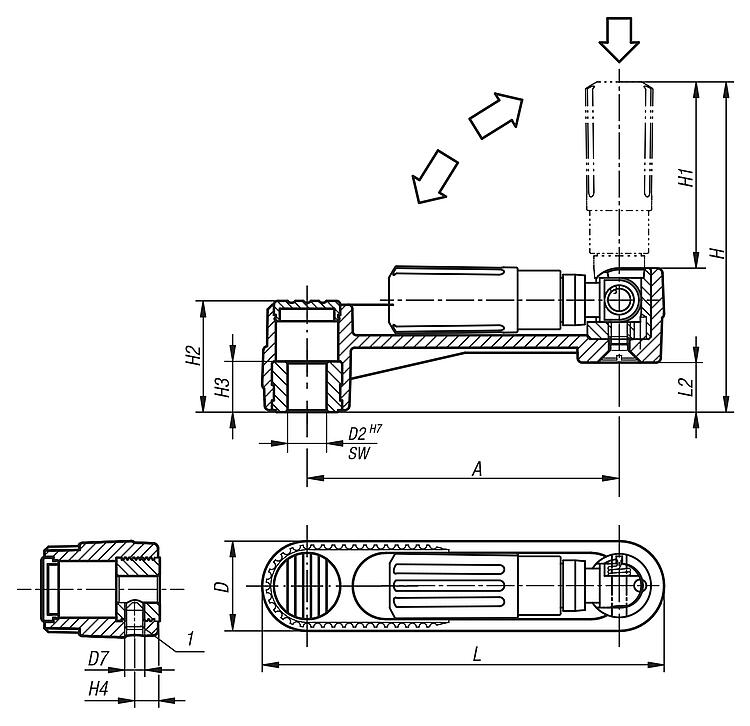

Dessins (aperçu complet)

Manivelle avec poignée cylindrique de sécurité, alésage ajusté sans rainures

plus d'infos

Dessins

Manivelle avec poignée cylindrique de sécurité, alésage ajusté sans rainures

Sélection/filtre d'articles

Référence	Finition 1	Finition 2	Matière des composants	A	D	D2	D7	H	H1	H2	H3	H4	L	L2	Prix
K0268.1108	alésage sans rainure	sans vis de serrage	thermoplastique	80	24	8	-	84,2	47,5	28,5	13	-	104	12,7	Sur demande
K0268.1110	alésage sans rainure	sans vis de serrage	thermoplastique	80	24	10	-	84,2	47,5	28,5	13	-	104	12,7	Sur demande
K0268.1210	alésage sans rainure	sans vis de serrage	thermoplastique	100	29	10	-	104,2	58,5	35,5	13	-	129	15,7	Sur demande
K0268.1212	alésage sans rainure	sans vis de serrage	thermoplastique	100	29	12	-	104,2	58,5	35,5	13	-	129	15,7	Sur demande
K0268.1312	alésage sans rainure	sans vis de serrage	thermoplastique	125	36	12	-	139	82	44	18,5	-	161	19,5	Sur demande
K0268.1314	alésage sans rainure	sans vis de serrage	thermoplastique	125	36	14	-	139	82	44	18,5	-	161	19,5	Sur demande
K0268.11086	Alésage	sécurité	thermoplastique	80	24	8	M6	84,2	47,5	28,5	13	7,5	104	12,7	Sur demande
K0268.11106	Alésage	sécurité	thermoplastique	80	24	10	M6	84,2	47,5	28,5	13	7,5	104	12,7	Sur demande
K0268.12106	Alésage	sécurité	thermoplastique	100	29	10	M6	104,2	58,5	35,5	13	7,5	129	15,7	Sur demande
K0268.12126	Alésage	sécurité	thermoplastique	100	29	12	M6	104,2	58,5	35,5	13	7,5	129	15,7	Sur demande
K0268.13126	Alésage	sécurité	thermoplastique	125	36	12	M6	139	82	44	18,5	7,5	161	19,5	Sur demande
K0268.13146	Alésage	sécurité	thermoplastique	125	36	14	M6	139	82	44	18,5	7,5	161	19,5	Sur demande

Manivelle avec poignée cylindrique de sécurité, alésage ajusté avec rainure

plus d'infos

Dessins

Manivelle avec poignée cylindrique de sécurité, alésage ajusté avec rainure

Sélection/filtre d'articles

Référence	Finition 1	Finition 2	Matière des composants	A	B3	D	D2	D7	H	H1	H2	H3	H4	L	L2	T	Prix
K0268.110802	alésage avec rainure	sans vis de serrage	thermoplastique	80	2	24	8	-	84,2	47,5	28,5	13	-	104	12,7	9	Sur demande
K0268.111003	alésage avec rainure	sans vis de serrage	thermoplastique	80	3	24	10	-	84,2	47,5	28,5	13	-	104	12,7	11,4	Sur demande
K0268.121003	alésage avec rainure	sans vis de serrage	thermoplastique	100	3	29	10	-	104,2	58,5	35,5	13	-	129	15,7	11,4	Sur demande
K0268.121204	alésage avec rainure	sans vis de serrage	thermoplastique	100	4	29	12	-	104,2	58,5	35,5	13	-	129	15,7	13,8	Sur demande
K0268.131204	alésage avec rainure	sans vis de serrage	thermoplastique	125	4	36	12	-	139	82	44	18,5	-	161	19,5	13,8	Sur demande
K0268.131405	alésage avec rainure	sans vis de serrage	thermoplastique	125	5	36	14	-	139	82	44	18,5	-	161	19,5	16,3	Sur demande
K0268.1108026	Trou lisse avec rainures	sécurité	thermoplastique	80	2	24	8	M6	84,2	47,5	28,5	13	7,5	104	12,7	9	Sur demande
K0268.1110036	Trou lisse avec rainures	sécurité	thermoplastique	80	3	24	10	M6	84,2	47,5	28,5	13	7,5	104	12,7	11,4	Sur demande
K0268.1210036	Trou lisse avec rainures	sécurité	thermoplastique	100	3	29	10	M6	104,2	58,5	35,5	13	7,5	129	15,7	11,4	Sur demande
K0268.1212046	Trou lisse avec rainures	sécurité	thermoplastique	100	4	29	12	M6	104,2	58,5	35,5	13	7,5	129	15,7	13,8	Sur demande
K0268.1312046	Trou lisse avec rainures	sécurité	thermoplastique	125	4	36	12	M6	139	82	44	18,5	7,5	161	19,5	13,8	Sur demande
K0268.1314056	Trou lisse avec rainures	sécurité	thermoplastique	125	5	36	14	M6	139	82	44	18,5	7,5	161	19,5	16,3	Sur demande

Manivelle avec poignée cylindrique de sécurité, avec carré femelle

plus d'infos

Dessins

Manivelle avec poignée cylindrique de sécurité, avec carré femelle

Sélection/filtre d'articles

Référence	Finition 1	Finition 2	Matière des composants	A	D	D7	H	H1	H2	H3	H4	L	L2	SW	Prix
K0268.2108	carré femelle	sans vis de serrage	thermoplastique	80	24	-	84,2	47,5	28,5	13	-	104	12,7	8	Sur demande
K0268.2110	carré femelle	sans vis de serrage	thermoplastique	80	24	-	84,2	47,5	28,5	13	-	104	12,7	10	Sur demande
K0268.2210	carré femelle	sans vis de serrage	thermoplastique	100	29	-	104,2	58,5	35,5	13	-	129	15,7	10	Sur demande
K0268.2212	carré femelle	sans vis de serrage	thermoplastique	100	29	-	104,2	58,5	35,5	13	-	129	15,7	12	Sur demande
K0268.2312	carré femelle	sans vis de serrage	thermoplastique	125	36	-	139	82	44	18,5	-	161	19,5	12	Sur demande
K0268.2314	carré femelle	sans vis de serrage	thermoplastique	125	36	-	139	82	44	18,5	-	161	19,5	14	Sur demande
K0268.21086	Carré femelle	sécurité	thermoplastique	80	24	M6	84,2	47,5	28,5	13	7,5	104	12,7	8	Sur demande
K0268.21106	Carré femelle	sécurité	thermoplastique	80	24	M6	84,2	47,5	28,5	13	7,5	104	12,7	10	Sur demande
K0268.22106	Carré femelle	sécurité	thermoplastique	100	29	M6	104,2	58,5	35,5	13	7,5	129	15,7	10	Sur demande
K0268.22126	Carré femelle	sécurité	thermoplastique	100	29	M6	104,2	58,5	35,5	13	7,5	129	15,7	12	Sur demande
K0268.23126	Carré femelle	sécurité	thermoplastique	125	36	M6	139	82	44	18,5	7,5	161	19,5	12	Sur demande
K0268.23146	Carré femelle	sécurité	thermoplastique	125	36	M6	139	82	44	18,5	7,5	161	19,5	14	Sur demande
