Poignée fixe conique

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Volants, manivelles, indicateurs de position
    - Poignée fixe conique

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Plastique thermodurcissable PF 31 noir.

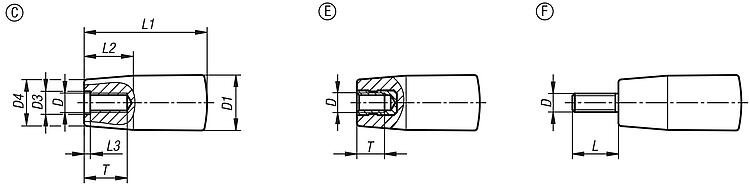

Insert ou tige filetée : acier zingué.Finition :Poli finition miroir.Sur demande :D’autres coloris.Indication de dessin :

Forme C : taraudage injecté
Forme E : insert taraudé

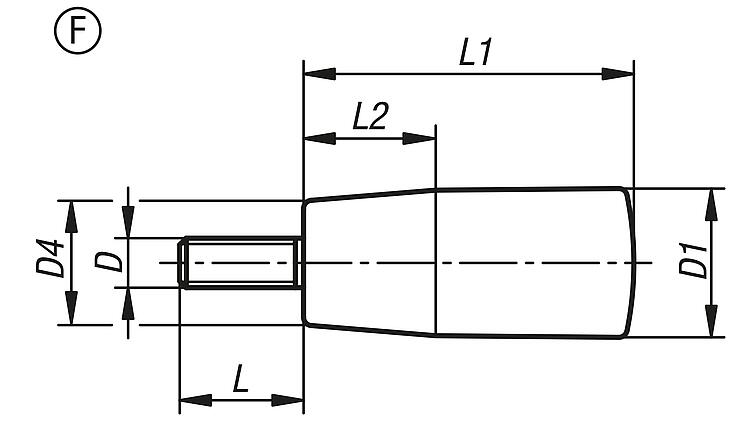

Forme F : filetage

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1202 Poignée fixe conique

111 kB

Dessins (aperçu complet)

Poignée fixe conique avec taraudage injecté, forme C

plus d'infos

Dessins

Poignée fixe conique avec taraudage injecté, forme C

Sélection/filtre d'articles

Référence	Forme	D	D1	D3	D4	L1	L2	L3	T	Prix
K1202.10618	C	M6	18	6,2	15	40	16	2	14	Sur demande
K1202.10818	C	M8	18	8,5	15	40	16	2	18	Sur demande
K1202.10823	C	M8	23	8,5	19	65	24	2	18	Sur demande
K1202.11028	C	M10	28	10,5	22	90	32	3,5	22	Sur demande

Poignée fixe conique avec taraudage, forme E

plus d'infos

Dessins

Poignée fixe conique avec taraudage, forme E

Sélection/filtre d'articles

Référence	Forme	D	D1	D4	L1	L2	T	Prix
K1202.20518	E	M5	18	15	40	16	7,5	Sur demande
K1202.20618	E	M6	18	15	40	16	9	Sur demande
K1202.20823	E	M8	23	19	65	24	12	Sur demande
K1202.20828	E	M8	28	22	90	32	12	Sur demande
K1202.21028	E	M10	28	22	90	32	15	Sur demande
