Manivelle en aluminium avec poignée cylindrique escamotable

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Volants, manivelles, indicateurs de position
    - Manivelle en aluminium avec poignée cylindrique escamotable

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Manivelle en aluminium.
Poignée cylindrique en thermoplastique et acier.Finition :Manivelle avec revêtement de poudre noire.
Thermoplastique gris foncé.
Pièces en acier brunies.Nota :Similaire à DIN 469.
Pour les modèles avec perçage transversal, la fixation s'effectue à l'aide de la vis sans tête ISO 4027 (DIN 914).

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0997 Manivelle en aluminium avec poignée cylindrique escamotable

244 kB

Dessins (aperçu complet)

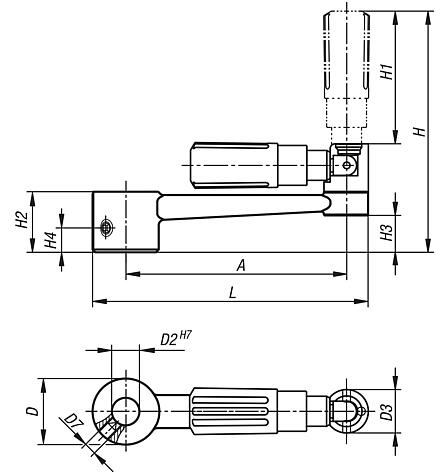

Manivelle en aluminium avec poignée cylindrique escamotable avec trou lisse

plus d'infos

Dessins

Manivelle en aluminium avec poignée cylindrique escamotable avec trou lisse

Sélection/filtre d'articles

Référence	Finition 1	Finition 2	A	D	D2	D3	D7	H	H1	H2	H3	H4	L	Prix
K0997.1110	alésage sans rainure	sans vis de serrage	80	24	10	16	-	89	49	22	13,4	-	100	Sur demande
K0997.1212	alésage sans rainure	sans vis de serrage	100	28	12	20	-	108	59,5	26	16	-	124	Sur demande
K0997.1314	alésage sans rainure	sans vis de serrage	125	30	14	25	-	140	83	28	15,8	-	153	Sur demande
K0997.1417	alésage sans rainure	sans vis de serrage	160	34	17	25	-	144	83	32	19,6	-	190	Sur demande
K0997.11106	Alésage	escamotable	80	24	10	16	M6	89	49	22	13,4	7,5	100	Sur demande
K0997.12126	Alésage	escamotable	100	28	12	20	M6	107,9	59,4	26	16	7,5	124	Sur demande
K0997.13146	Alésage	escamotable	125	30	14	26	M6	140,5	83,5	28	15,8	7,5	153	Sur demande
K0997.14176	Alésage	escamotable	160	34	17	26	M6	144,5	83,5	32	19,6	7,5	190	Sur demande

Manivelle en aluminium avec poignée cylindrique escamotable, avec carré femelle

plus d'infos

Dessins

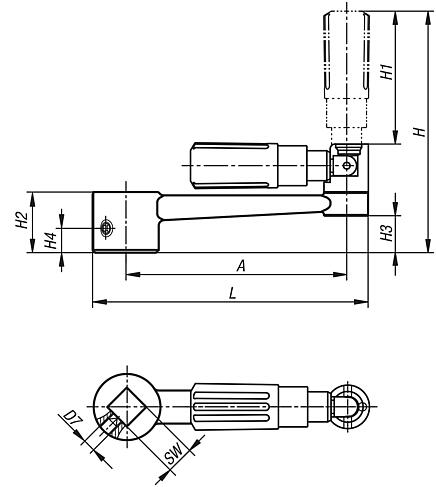

Manivelle en aluminium avec poignée cylindrique escamotable, avec carré femelle

Sélection/filtre d'articles

Référence	Finition 1	Finition 2	A	D	D3	D7	H	H1	H2	H3	H4	L	SW	Prix
K0997.2110	carré femelle	sans vis de serrage	80	24	16	-	89	49	22	13,4	-	100	10	Sur demande
K0997.2212	carré femelle	sans vis de serrage	100	28	20	-	108	59,5	26	16	-	124	12	Sur demande
K0997.2314	carré femelle	sans vis de serrage	125	30	25	-	140	83	28	15,8	-	153	14	Sur demande
K0997.2417	carré femelle	sans vis de serrage	160	34	25	-	144	83	32	19,6	-	190	17	Sur demande
K0997.21106	Carré femelle	escamotable	80	24	16	M6	89	49	22	13,4	7,5	100	10	Sur demande
K0997.22126	Carré femelle	escamotable	100	28	20	M6	107,9	59,4	26	16	7,5	124	12	Sur demande
K0997.23146	Carré femelle	escamotable	125	30	26	M6	140,5	83,5	28	15,8	7,5	153	14	Sur demande
K0997.24176	Carré femelle	escamotable	160	34	26	M6	144,5	83,5	32	19,6	7,5	190	17	Sur demande
