Manivelle avec poignée cylindrique escamotable

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Volants, manivelles, indicateurs de position
    - Manivelle avec poignée cylindrique escamotable

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :

Manivelle et poignée en thermoplastique.
Moyeu et axe de poignée en acier de classe de résistance 5.8 ou en inox 1.4404.

Finition :Thermoplastique gris foncé.
Pièces en acier brunies.
Inox brut.Nota :Le cache du moyeu est livré non monté.
Les manivelles se fixent suivant le sens axial sur l’arbre soit à l’aide d'une goupille transversale, soit à l'aide d'une vis CHC DIN 6912 et d'une rondelle DIN 7349.
Pour les modèles avec vis de serrage, la fixation s'effectue à l'aide de la vis sans tête ISO 4027 (DIN 914).Accessoires :K1160 Vis CHC à six pans creux, tête courte, DIN 6912.Indication de dessin :

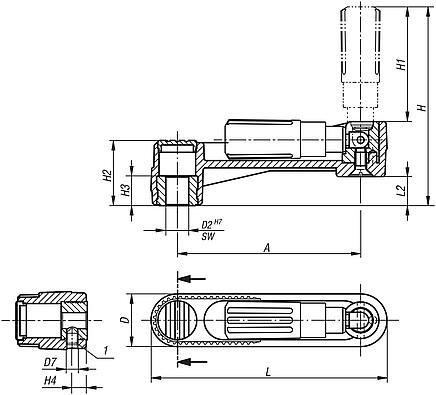

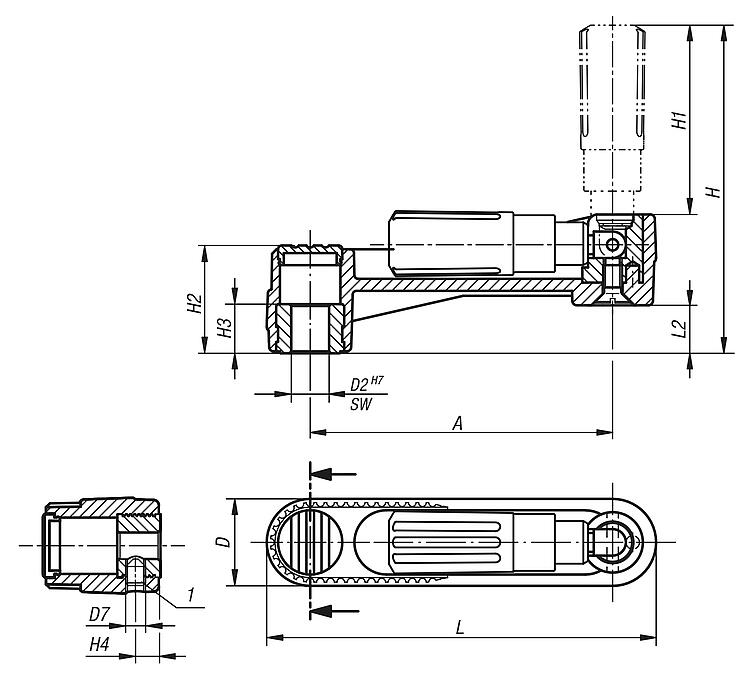

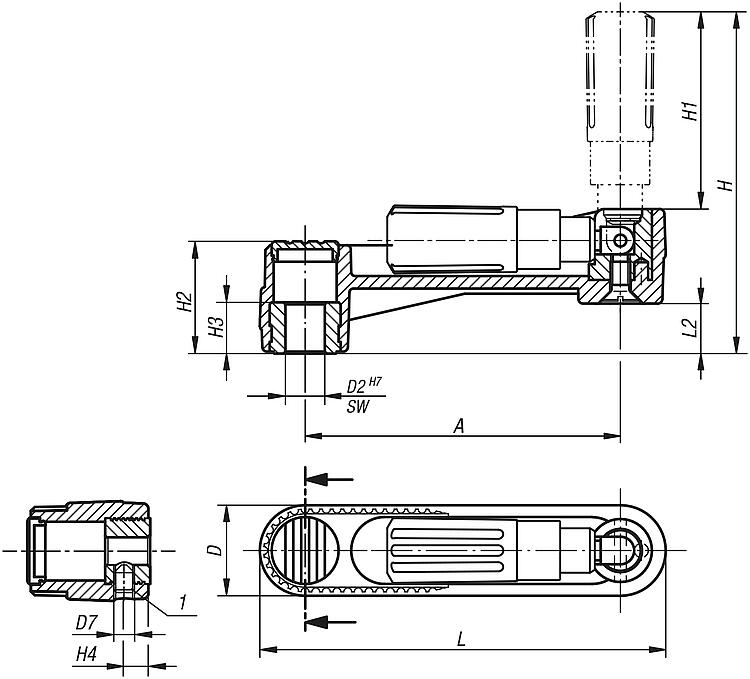

1) Position de l'alésage transversal décalée de 90° par rapport à la rainure de clavette

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0266 Manivelle avec poignée cylindrique escamotable

412 kB

Dessins (aperçu complet)

Manivelle avec poignée cylindrique escamotable, alésage ajusté sans rainure

plus d'infos

Dessins

Manivelle avec poignée cylindrique escamotable, alésage ajusté sans rainure

Sélection/filtre d'articles

Référence	Finition 1	Finition 2	Matière des composants	A	D	D2	D7	H	H1	H2	H3	H4	L	L2	Prix
K0266.1108	alésage sans rainure	sans vis de serrage	acier	80	24	8	-	85,7	49	28,5	13	-	104	12,7	Sur demande
K0266.1110	alésage sans rainure	sans vis de serrage	acier	80	24	10	-	85,7	49	28,5	13	-	104	12,7	Sur demande
K0266.1210	alésage sans rainure	sans vis de serrage	acier	100	29	10	-	105,2	49	35,5	13	-	129	15,7	Sur demande
K0266.1212	alésage sans rainure	sans vis de serrage	acier	100	29	12	-	105,2	59,5	35,5	13	-	129	15,7	Sur demande
K0266.1312	alésage sans rainure	sans vis de serrage	acier	125	36	12	-	140	83	44	18,5	-	161	19,5	Sur demande
K0266.1314	alésage sans rainure	sans vis de serrage	acier	125	36	14	-	140	83	44	18,5	-	161	19,5	Sur demande
K0266.11086	alésage sans rainure	avec vis de serrage	acier	80	24	8	M6	85,7	49	28,5	13	7,5	104	12,7	Sur demande
K0266.11106	alésage sans rainure	avec vis de serrage	acier	80	24	10	M6	85,7	49	28,5	13	7,5	104	12,7	Sur demande
K0266.12106	alésage sans rainure	avec vis de serrage	acier	100	29	10	M6	105,2	59,5	35,5	13	7,5	129	15,7	Sur demande
K0266.12126	alésage sans rainure	avec vis de serrage	acier	100	29	12	M6	105,2	59,5	35,5	13	7,5	129	15,7	Sur demande
K0266.13126	alésage sans rainure	avec vis de serrage	acier	125	36	12	M6	140	83	44	18,5	7,5	161	19,5	Sur demande
K0266.13146	alésage sans rainure	avec vis de serrage	acier	125	36	14	M6	140	83	44	18,5	7,5	161	19,5	Sur demande
K0266.01108	alésage sans rainure	sans vis de serrage	acier inoxydable	80	24	8	-	85,7	49	28,5	13	-	104	12,7	Sur demande
K0266.01110	alésage sans rainure	sans vis de serrage	acier inoxydable	80	24	10	-	85,7	49	28,5	13	-	104	12,7	Sur demande
K0266.01210	alésage sans rainure	sans vis de serrage	acier inoxydable	100	29	10	-	105,2	49	35,5	13	-	129	15,7	Sur demande
K0266.01212	alésage sans rainure	sans vis de serrage	acier inoxydable	100	29	12	-	105,2	59,5	35,5	13	-	129	15,7	Sur demande
K0266.01312	alésage sans rainure	sans vis de serrage	acier inoxydable	125	36	12	-	140	83	44	18,5	-	161	19,5	Sur demande
K0266.01314	alésage sans rainure	sans vis de serrage	acier inoxydable	125	36	14	-	140	83	44	18,5	-	161	19,5	Sur demande
K0266.011086	alésage sans rainure	avec vis de serrage	acier inoxydable	80	24	8	M6	85,7	49	28,5	13	7,5	104	12,7	Sur demande
K0266.011106	alésage sans rainure	avec vis de serrage	acier inoxydable	80	24	10	M6	85,7	49	28,5	13	7,5	104	12,7	Sur demande
K0266.012106	alésage sans rainure	avec vis de serrage	acier inoxydable	100	29	10	M6	105,2	59,5	35,5	13	7,5	129	15,7	Sur demande
K0266.012126	alésage sans rainure	avec vis de serrage	acier inoxydable	100	29	12	M6	105,2	59,5	35,5	13	7,5	129	15,7	Sur demande
K0266.013126	alésage sans rainure	avec vis de serrage	acier inoxydable	125	36	12	M6	140	83	44	18,5	7,5	161	19,5	Sur demande
K0266.013146	alésage sans rainure	avec vis de serrage	acier inoxydable	125	36	14	M6	140	83	44	18,5	7,5	161	19,5	Sur demande

Manivelle avec poignée cylindrique escamotable, alésage ajusté avec rainure

plus d'infos

Dessins

Manivelle avec poignée cylindrique escamotable, alésage ajusté avec rainure

Sélection/filtre d'articles

Référence	Finition 1	Finition 2	Matière des composants	A	B3	D	D2	D7	H	H1	H2	H3	H4	L	L2	T	Prix
K0266.110802	alésage avec rainure	sans vis de serrage	acier	80	2	24	8	-	85,7	49	28,5	13	-	104	12,7	9	Sur demande
K0266.111003	alésage avec rainure	sans vis de serrage	acier	80	3	24	10	-	85,7	49	28,5	13	-	104	12,7	11,4	Sur demande
K0266.121003	alésage avec rainure	sans vis de serrage	acier	100	3	29	10	-	105,2	59,5	35,5	13	-	129	15,7	11,4	Sur demande
K0266.121204	alésage avec rainure	sans vis de serrage	acier	100	4	29	12	-	105,2	59,5	35,5	13	-	129	15,7	13,8	Sur demande
K0266.131204	alésage avec rainure	sans vis de serrage	acier	125	4	36	12	-	140	83	44	18,5	-	161	19,5	13,8	Sur demande
K0266.131405	alésage avec rainure	sans vis de serrage	acier	125	5	36	14	-	140	83	44	18,5	-	161	19,5	16,3	Sur demande
K0266.1108026	alésage avec rainure	avec vis de serrage	acier	80	2	24	8	M6	85,7	49	28,5	13	7,5	104	12,7	9	Sur demande
K0266.1110036	alésage avec rainure	avec vis de serrage	acier	80	3	24	10	M6	85,7	49	28,5	13	7,5	104	12,7	11,4	Sur demande
K0266.1210036	alésage avec rainure	avec vis de serrage	acier	100	3	29	10	M6	105,2	59,5	35,5	13	7,5	129	15,7	11,4	Sur demande
K0266.1212046	alésage avec rainure	avec vis de serrage	acier	100	4	29	12	M6	105,2	59,5	35,5	13	7,5	129	15,7	13,8	Sur demande
K0266.1312046	alésage avec rainure	avec vis de serrage	acier	125	4	36	12	M6	140	83	44	18,5	7,5	161	19,5	13,8	Sur demande
K0266.1314056	alésage avec rainure	avec vis de serrage	acier	125	5	36	14	M6	140	83	44	18,5	7,5	161	19,5	16,3	Sur demande
K0266.0110802	alésage avec rainure	sans vis de serrage	acier inoxydable	80	2	24	8	-	85,7	49	28,5	13	-	104	12,7	9	Sur demande
K0266.0111003	alésage avec rainure	sans vis de serrage	acier inoxydable	80	3	24	10	-	85,7	49	28,5	13	-	104	12,7	11,4	Sur demande
K0266.0121003	alésage avec rainure	sans vis de serrage	acier inoxydable	100	3	29	10	-	105,2	59,5	35,5	13	-	129	15,7	11,4	Sur demande
K0266.0121204	alésage avec rainure	sans vis de serrage	acier inoxydable	100	4	29	12	-	105,2	59,5	35,5	13	-	129	15,7	13,8	Sur demande
K0266.0131204	alésage avec rainure	sans vis de serrage	acier inoxydable	125	4	36	12	-	140	83	44	18,5	-	161	19,5	13,8	Sur demande
K0266.0131405	alésage avec rainure	sans vis de serrage	acier inoxydable	125	5	36	14	-	140	83	44	18,5	-	161	19,5	16,3	Sur demande
K0266.01108026	alésage avec rainure	avec vis de serrage	acier inoxydable	80	2	24	8	M6	85,7	49	28,5	13	7,5	104	12,7	9	Sur demande
K0266.01110036	alésage avec rainure	avec vis de serrage	acier inoxydable	80	3	24	10	M6	85,7	49	28,5	13	7,5	104	12,7	11,4	Sur demande
K0266.01210036	alésage avec rainure	avec vis de serrage	acier inoxydable	100	3	29	10	M6	105,2	59,5	35,5	13	7,5	129	15,7	11,4	Sur demande
K0266.01212046	alésage avec rainure	avec vis de serrage	acier inoxydable	100	4	29	12	M6	105,2	59,5	35,5	13	7,5	129	15,7	13,8	Sur demande
K0266.01312046	alésage avec rainure	avec vis de serrage	acier inoxydable	125	4	36	12	M6	140	83	44	18,5	7,5	161	19,5	13,8	Sur demande
K0266.01314056	alésage avec rainure	avec vis de serrage	acier inoxydable	125	5	36	14	M6	140	83	44	18,5	7,5	161	19,5	16,3	Sur demande

Manivelle avec poignée cylindrique escamotable, avec carré femelle

plus d'infos

Dessins

Manivelle avec poignée cylindrique escamotable, avec carré femelle

Sélection/filtre d'articles

Référence	Finition 1	Finition 2	Matière des composants	A	D	D7	H	H1	H2	H3	H4	L	L2	SW	Prix
K0266.2108	carré femelle	sans vis de serrage	acier	80	24	-	85,7	49	28,5	13	-	104	12,7	8	Sur demande
K0266.2110	carré femelle	sans vis de serrage	acier	80	24	-	85,7	49	28,5	13	-	104	12,7	10	Sur demande
K0266.2210	carré femelle	sans vis de serrage	acier	100	29	-	105,2	59,5	35,5	13	-	129	15,7	10	Sur demande
K0266.2212	carré femelle	sans vis de serrage	acier	100	29	-	105,2	59,5	35,5	13	-	129	15,7	12	Sur demande
K0266.2312	carré femelle	sans vis de serrage	acier	125	36	-	140	83	44	18,5	-	161	19,5	12	Sur demande
K0266.2314	carré femelle	sans vis de serrage	acier	125	36	-	140	83	44	18,5	-	161	19,5	14	Sur demande
K0266.21086	carré femelle	avec alésage transversal	acier	80	24	M6	85,7	49	28,5	13	7,5	104	12,7	8	Sur demande
K0266.21106	carré femelle	avec alésage transversal	acier	80	24	M6	85,7	49	28,5	13	7,5	104	12,7	10	Sur demande
K0266.22106	carré femelle	avec alésage transversal	acier	100	29	M6	105,2	59,5	35,5	13	7,5	129	15,7	10	Sur demande
K0266.22126	carré femelle	avec alésage transversal	acier	100	29	M6	105,2	59,5	35,5	13	7,5	129	15,7	12	Sur demande
K0266.23126	carré femelle	avec alésage transversal	acier	125	36	M6	140	83	44	18,5	7,5	161	19,5	12	Sur demande
K0266.23146	carré femelle	avec alésage transversal	acier	125	36	M6	140	83	44	18,5	7,5	161	19,5	14	Sur demande
