Verende trek- en drukstukken met verdraaibeveiliging

terug

Producten
- Bediendelen | Normelementen
  - Verende drukstukken, arreteerbouten, vergrendelpennen
    - Verende drukstukken
      - Verende trek- en drukstukken met verdraaibeveiliging

Artikelbeschrijving/Productafbeeldingen

BeschrijvingGrondstof:Staal.Uitvoering:Schroefdraadhuls verzinkt, blauw gepassiveerd.
Schroefdraadbout inzetgehard, gezwart.
Standaard veerkracht, versterkte veerkracht.Opmerking:De verende trek- en drukstukken, ook bekend als universele drukstukken, zijn bedoeld voor het borgen, positioneren of klemmen van verschillende componenten. De schroefdraadbout, die door de zeskantvorm tegen verdraaien is geborgd, kan als trek- of als drukpen worden gebruikt.Bijzonderheden

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K0977 Verende trek- en drukstukken met verdraaibeveiliging

166 kB

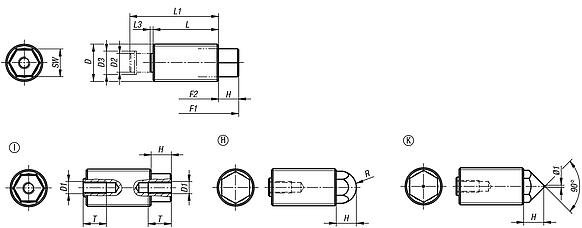

Tekeningen (volledig overzicht)

Verende trek- en drukstukken met verdraaibeveiliging vorm I

meer info

Tekeningen

Verende trek- en drukstukken met verdraaibeveiliging vorm I

Artikelkeuze/-filter

Bestelnummer	Vorm	Veerkracht	D	SW	D1	D2	D3	F1 N	F2 N	H	L	L1	L3	T min.
K0977.1112	I	standaard	M12X1,5	8	M4	5,5	6,78	16	38	6,12	20	27,5	1,38	8
K0977.1116	I	standaard	M16x1,5	11	M5	8	10	25	71	8,7	28	38	1,3	10
K0977.1120	I	standaard	M20X1,5	14	M6	10	12,2	40	140	10,3	34	47	2,7	12
K0977.1212	I	versterkte	M12X1,5	8	M4	5,5	6,78	20	60	6,12	20	27,5	1,38	8
K0977.1216	I	versterkte	M16x1,5	11	M5	8	10	35	103	8,7	28	38	1,3	10
K0977.1220	I	versterkte	M20X1,5	14	M6	10	12,2	60	175	10,3	34	47	2,7	12

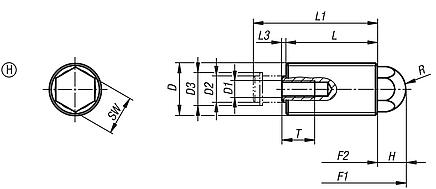

Verende trek- en drukstukken met verdraaibeveiliging vorm H

meer info

Tekeningen

Verende trek- en drukstukken met verdraaibeveiliging vorm H

Artikelkeuze/-filter

Bestelnummer	Vorm	Veerkracht	D	D1	D2	D3	F1 N	F2 N	H	L	L1	L3	R	SW	T min.
K0977.2112	H	standaard	M12X1,5	M4	5,5	6,78	16	38	6,12	20	27,5	1,38	5,5	8	8
K0977.2116	H	standaard	M16x1,5	M5	8	10	25	71	8,7	28	38	1,3	7	11	10
K0977.2120	H	standaard	M20X1,5	M6	10	12,2	40	140	10,3	34	47	2,7	9	14	12
K0977.2212	H	versterkte	M12X1,5	M4	5,5	6,78	20	60	6,12	20	27,5	1,38	5,5	8	8
K0977.2216	H	versterkte	M16x1,5	M5	8	10	35	103	8,7	28	38	1,3	7	11	10
K0977.2220	H	versterkte	M20X1,5	M6	10	12,2	60	175	10,3	34	47	2,7	9	14	12

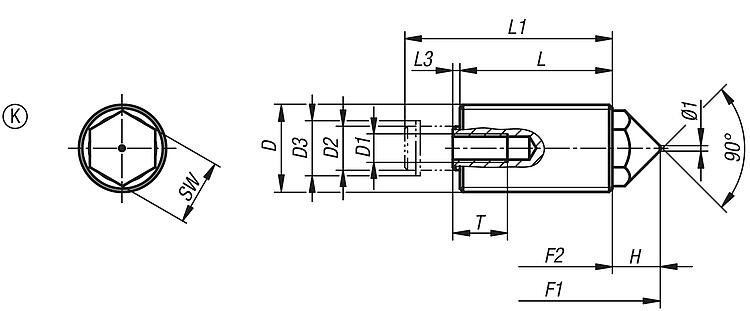

Verende trek- en drukstukken met verdraaibeveiliging vorm K

meer info

Tekeningen

Verende trek- en drukstukken met verdraaibeveiliging vorm K

Artikelkeuze/-filter

Bestelnummer	Vorm	Veerkracht	D	SW	D1	D2	D3	F1 N	F2 N	H	L	L1	L3	T min.
K0977.3112	K	standaard	M12X1,5	8	M4	5,5	6,78	16	38	6,12	20	27,5	1,38	8
K0977.3116	K	standaard	M16x1,5	11	M5	8	10	25	71	8,7	28	38	1,3	10
K0977.3120	K	standaard	M20X1,5	14	M6	10	12,2	40	140	10,3	34	47	2,7	12
K0977.3212	K	versterkte	M12X1,5	8	M4	5,5	6,78	20	60	6,12	20	27,5	1,38	8
K0977.3216	K	versterkte	M16x1,5	11	M5	8	10	35	103	8,7	28	38	1,3	10
K0977.3220	K	versterkte	M20X1,5	14	M6	10	12,2	60	175	10,3	34	47	2,7	12
