Bille de convoyage avec boîtier en tôle d‘acier

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Moyens de manutention
    - Billes de convoyage
      - Bille de convoyage avec boîtier en tôle d‘acier

Description de l'article/illustrations du produit

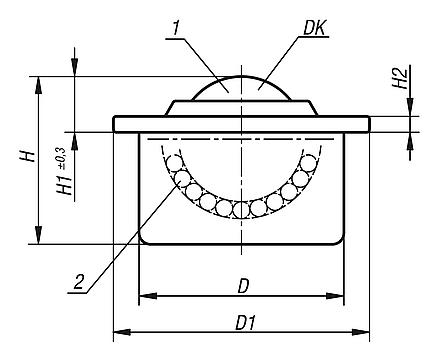

DescriptionMatière :Acier zingué ou Inox.Nota :K0760-115 ne possède pas de joint en feutre.Indication de dessin :

1) Bille de convoyage
2) Bille de roulement

Forme B : couvercle et boîtier zingués, billes en acier
Forme C : couvercle et boîtier zingués, billes en inox
Forme D : couvercle, boîtier et billes en inox

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0760 Bille de convoyageavec boîtier en tôle d‘acier

259 kB

Consignes de montage et caractéristiques techniques des billes de convoyage

64,3 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	DK	D	D1	H	H1	H2	Charge de base C (N)	Bague de tolérance assortie aux billes de convoyage	Prix
K0760.115	B	15,8	24±0,2	31	21	9,5	2,8	600	K0766.024	Sur demande
K0760.122	B	22,2	36±0,2	45	30	9,8	2,8	1600	K0766.036	Sur demande
K0760.130	B	30	45±0,2	55	37	13,8	4	3000	K0766.045	Sur demande
K0760.145	B	44,5	62±0,2	75	53,5	19	4	6100	K0766.062	Sur demande
K0760.215	C	15,8	24±0,2	31	21	9,5	2,8	600	K0766.024	Sur demande
K0760.222	C	22,2	36±0,2	45	30	9,8	2,8	1600	K0766.036	Sur demande
K0760.230	C	30	45±0,2	55	37	13,8	4	3000	K0766.045	Sur demande
K0760.245	C	44,5	62±0,2	75	53,5	19	4	6100	K0766.062	Sur demande
K0760.315	D	15,8	24±0,2	31	21	9,5	2,8	380	K0766.024	Sur demande
K0760.322	D	22,2	36±0,2	45	30	9,8	2,8	1000	K0766.036	Sur demande
K0760.330	D	30	45±0,2	55	37	13,8	4	2000	K0766.045	Sur demande
