Шпингалеты из цинка, длинная конструкция, диаметр корпуса 32 мм

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Шпингалеты, Уголковые защитные профили
    - Шпингалеты из цинка, длинная конструкция, диаметр корпуса 32 мм

Описание товара/фотография продукта

ОписаниеМатериал:Корпус и пусковой механизм из литья из цинкового сплава (под давлением).Исполнение: Корпус и пусковой механизм хромированы.Указание:Степень защиты IP65. Такая степень защиты достигается за счет дополнительного уплотнительного кольца круглого сечения под механизмом управления и установленного на втулку плоского уплотнения. Шпингалет можно устанавливать в предварительно собранном виде.

Язычок шпингалета заказывается отдельно в нужном исполнении. С данной втулкой может использоваться любой язычок.

* Размер A является результатом комбинации шпингалета и язычка и указывается для соответствующих язычков.Принадлежности:Торцовый ключ K0535.

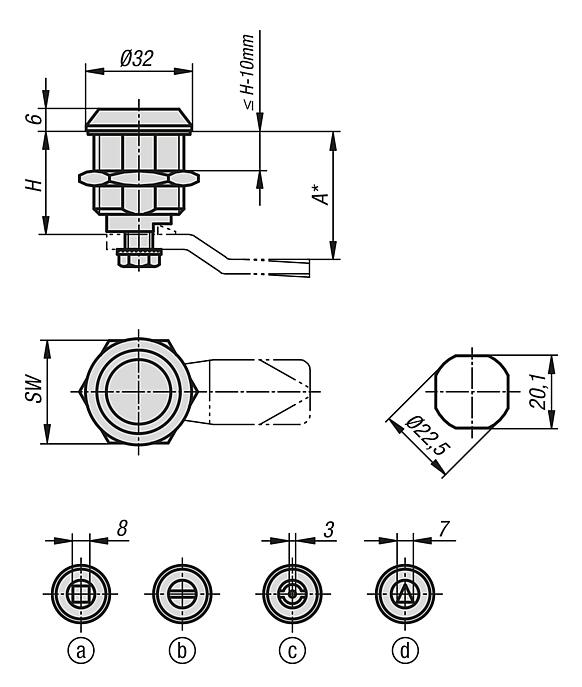

Выступ для шпингалетов, сталь, K1114.Указание на чертеже:

Активация:
a) квадратная головка 8 мм
b) шлиц
c) двойной бородок 3 мм
d) треугольная головка 7 мм

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K1113 Шпингалеты из цинка, длинная конструкция, диаметр корпуса 32 мм

221 kB

Чертежи

Выбор / фильтр товаров

Номер заказа	H	Приведение в действие	S макс.	SW
K1113.18301	30	квадратная головка 8 mm	18	27
K1113.40301	30	Двойная бородка 3 мм	18	27
K1113.20301	30	Паз	18	27
K1113.87301	30	Треугольная головка 7 мм	18	27
K1113.18401	40	квадратная головка 8 mm	18	27
K1113.40401	40	Двойная бородка 3 мм	18	27
K1113.20401	40	Паз	18	27
K1113.87401	40	Треугольная головка 7 мм	18	27
K1113.18501	50	квадратная головка 8 mm	18	27
K1113.40501	50	Двойная бородка 3 мм	18	27
K1113.20501	50	Паз	18	27
K1113.87501	50	Треугольная головка 7 мм	18	27
