Описание товара/фотография продукта

ОписаниеМатериал:Профильный полуцилиндр, латунь, цинк или пластик.Исполнение: Цинк никелированный.Указание:Профильные полуцилиндры можно устанавливать в сочетании с качающимися рычагами. Профильные цилиндры встроены в качающиеся рычаги и предназначены, например, для защиты электрошкафа. Под запорным цилиндром подразумевается полуцилиндр, который может быть переведен в закрытое положение только с одной стороны (снаружи).

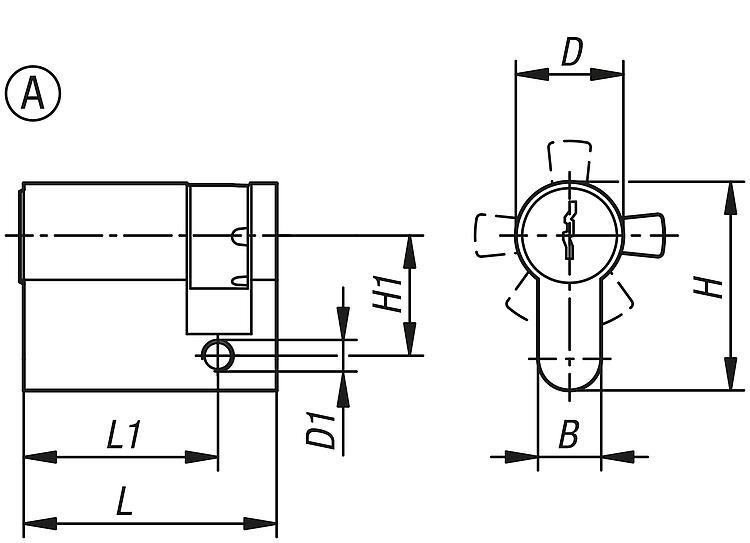

Форма A: профильные полуцилиндры формы А поставляются с двумя ключами. Каждый замок имеет уникальную комбинацию штифтов, то есть каждый замок можно открыть только двумя ключами, поставляемыми в комплекте с ним.
Форма B: профильные полуцилиндры формы B поставляются с двумя ключами. Механизм запирания с единым ключом, т. е. каждый замок можно открыть одним и тем же ключом (закрытие 1333).

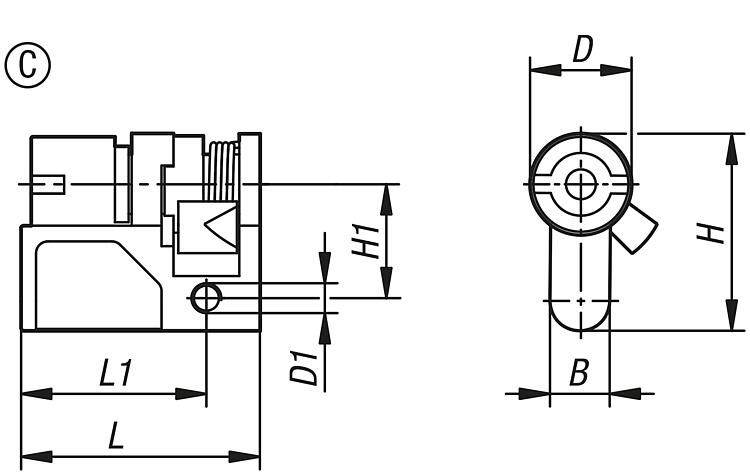

Форма C: профильный полуцилиндр для ключа с двойной бородкой 3 мм.

Форма D: профильный полуцилиндр для ключа с двойной бородкой 5 мм.

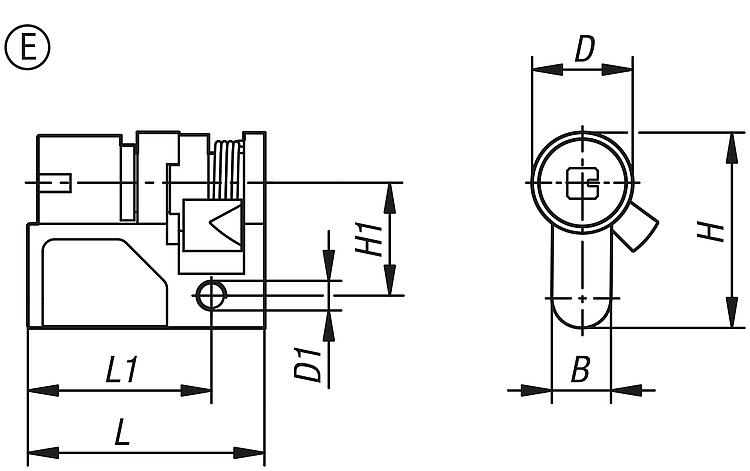

Форма E: профильный полуцилиндр с четырехгранником 6 мм.

Форма F: профильный полуцилиндр с четырехгранником 7 мм.

Форма G: профильный полуцилиндр с четырехгранником 8 мм.

Форма H: профильный полуцилиндр с трехгранником 6 мм.

Форма I: профильный полуцилиндр с трехгранником 10 мм.

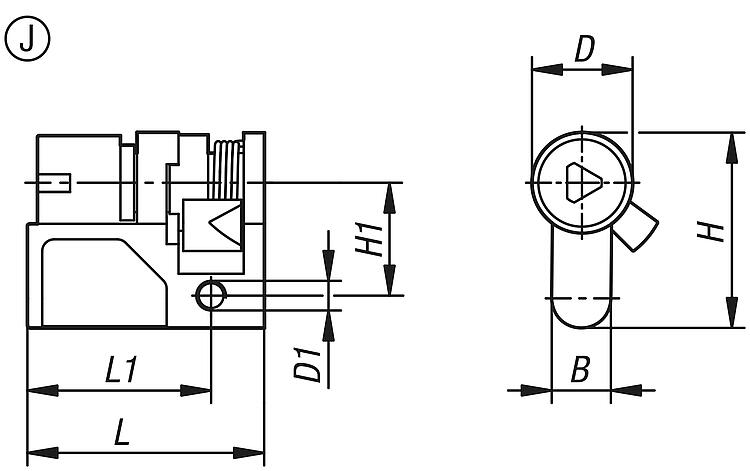

Форма J: профильный полуцилиндр с трехгранником 7 мм.

Форма K: профильный полуцилиндр с трехгранником 8 мм.

Форма L: профильный полуцилиндр со шлицей.

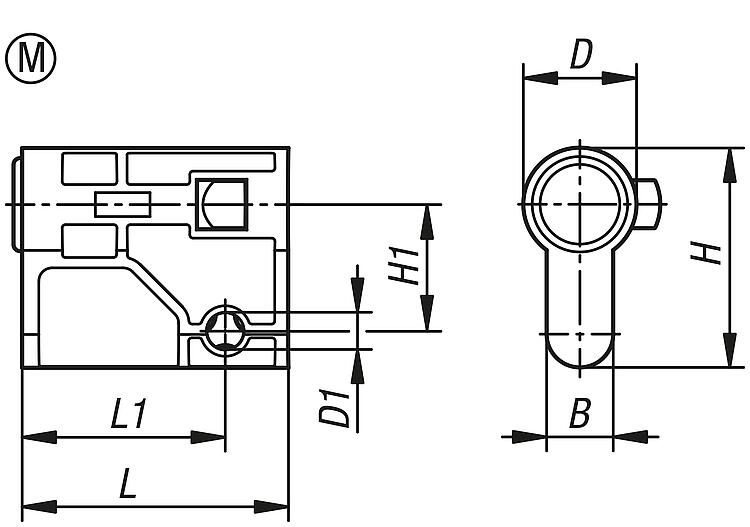

Форма M: вставка под форму.

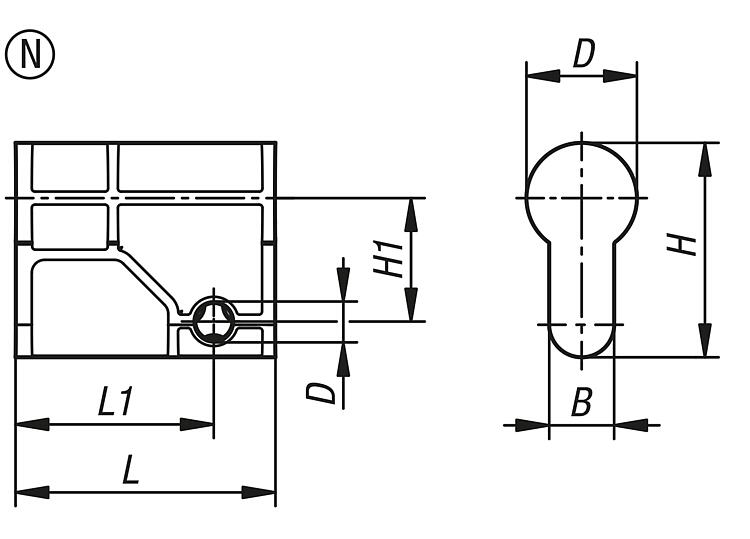

Форма N: вставка под форму, самозащелкивающаяся.Принадлежности:K2268 – качающийся рычаг, пластмасса, для профильного цилиндра.
K2269 – качающийся рычаг, пластмасса.

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.
