K0755

Porcas com haste transversal com manípulo fixo ou solto DIN...

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos para máquinas, elementos para dispositivos
    - Parafusos, porcas e arruelas
      - Porcas com haste transversal com manípulo fixo ou solto DIN 6305 e DIN 6307

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço.Versão:peça brunida.Indicação:Nas porcas de haste transversal com manípulo solto, o manípulo pode ser deslocado, sendo mantido pela mola de pressão em qualquer posição. Os anéis restringem o deslocamento. Na versão com manipulo fixo, este é comprimido na peça.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0755 Porcas com haste transversal com manípulo fixo ou solto DIN 6305 e DIN 6307

189 kB

Desenhos (visão geral)

Porcas altas com haste transversal e manípulo fixo DIN 6305

mais informações

Desenhos

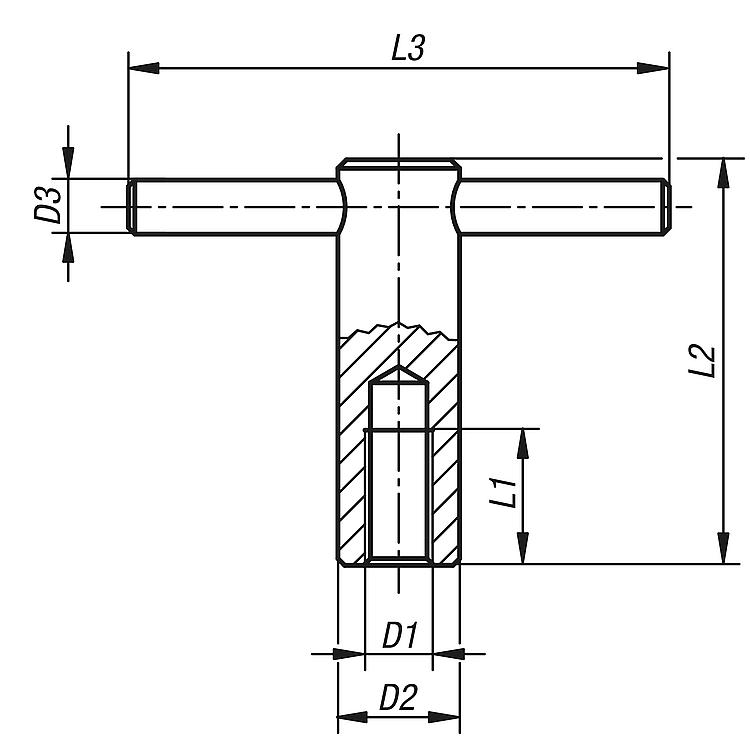

Porcas altas com haste transversal e manípulo fixo DIN 6305

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	D1	D2	D3	L1	L2	L3
K0755.110	manípulo fixo	M10	18	8	20	60	80
K0755.112	manípulo fixo	M12	20	10	25	70	100
K0755.116	manípulo fixo	M16	24	12	35	85	120
K0755.120	manípulo fixo	M20	30	16	40	95	140

Porcas com haste transversal e manípulo solto DIN 6307

mais informações

Desenhos

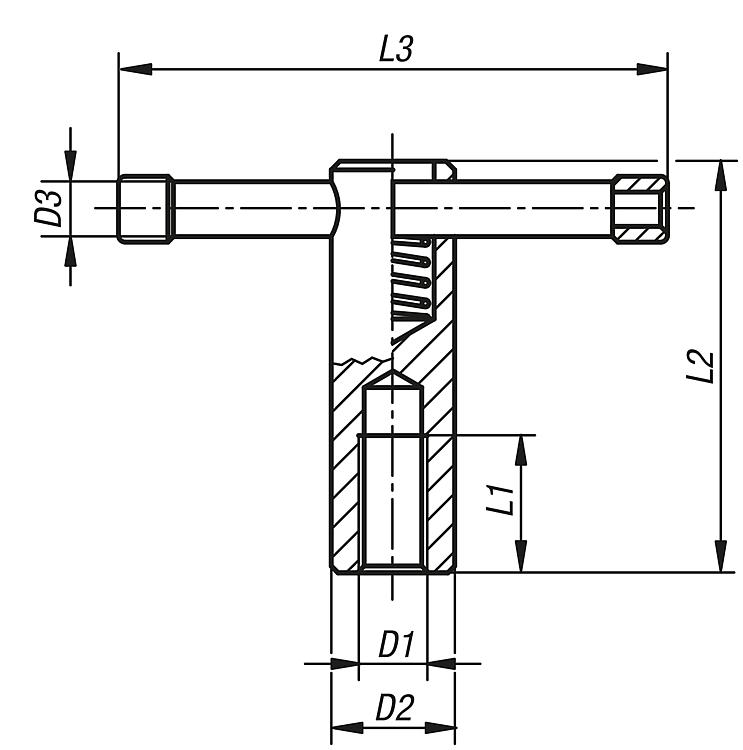

Porcas com haste transversal e manípulo solto DIN 6307

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	D1	D2	D3	L1	L2	L3
K0755.210	manípulo solto	M10	18	8	20	60	80
K0755.212	manípulo solto	M12	20	10	25	70	100
K0755.216	manípulo solto	M16	24	13	35	85	120
K0755.220	manípulo solto	M20	30	16	40	95	140
