K0177Alavanca de fixação plana |
voltar |
|
|
DescriçãoMaterial:Peças de aço com classe de resistência 5.8.
Botão bola em duroplástico PF 31, preto.Versão:peça brunida.Indicação:As alavancas de fixação podem ser utilizadas tanto para tarefas simples de fixação como em operações de comutação. Em alguns casos, para que o cabo de comando possa girar 360°, é necessário que haja espaço suficiente para o movimento de fixação.
A versão com furo em estrela foi projetada para a troca de posicionamento a cada 45°.Sob consulta:Outros tipos de roscas fêmea, tolerâncias de ajuste e furos em estrela adicionais.
A medida “A” pode ser fornecida em outros comprimentos, mediante pagamento de uma taxa adicional.
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

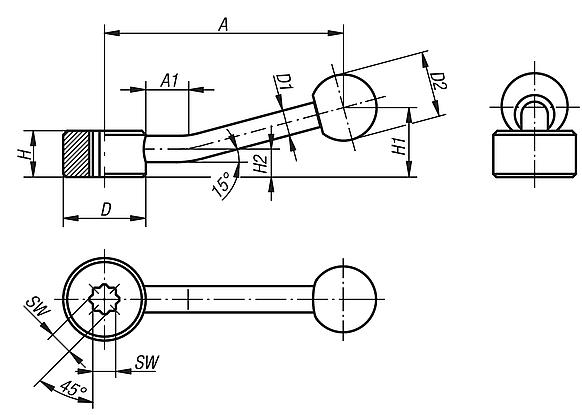

| Código do artigo | Modo de fixação | X | A=Comprimento do cabo | A1 | D
| D1 | D2 | H | H1 | H2 | CAD | Aces. | Preço | Encomendar |
|---|
| K0177.206 | rosca fêmea | M6 | 75 | 15 | 25 | 8 | 20 | 14 | 22 | 8,5 |  | | 0,00 € | | | K0177.208 | rosca fêmea | M8 | 75 | 15 | 25 | 8 | 20 | 14 | 22 | 8,5 | | | 0,00 € | | | K0177.210 | rosca fêmea | M10 | 75 | 15 | 25 | 8 | 20 | 14 | 22 | 8,5 | | | 0,00 € | | | K0177.212 | rosca fêmea | M12 | 100 | 15 | 33 | 10 | 25 | 17 | 27 | 10 | | | 0,00 € | | | K0177.216 | rosca fêmea | M16 | 100 | 15 | 33 | 10 | 25 | 17 | 27 | 10 | | | 0,00 € | | | K0177.220 | rosca fêmea | M20 | 128 | 15 | 41 | 12 | 30 | 20 | 36 | 11,5 | | | 0,00 € | | | K0177.224 | rosca fêmea | M24 | 128 | 15 | 41 | 12 | 30 | 20 | 36 | 11,5 | | | 0,00 € | |
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Modo de fixação | X | A=Comprimento do cabo | A1 | D
| D1 | D2 | H | H1 | H2 | CAD | Aces. | Preço | Encomendar |
|---|
| K0177.106 | furo de ajuste | 6 | 75 | 15 | 25 | 8 | 20 | 14 | 22 | 8,5 | | | 0,00 € | | | K0177.108 | furo de ajuste | 8 | 75 | 15 | 25 | 8 | 20 | 14 | 22 | 8,5 | | | 0,00 € | | | K0177.110 | furo de ajuste | 10 | 75 | 15 | 25 | 8 | 20 | 14 | 22 | 8,5 | | | 0,00 € | | | K0177.112 | furo de ajuste | 12 | 100 | 15 | 33 | 10 | 25 | 17 | 27 | 10 | | | 0,00 € | | | K0177.116 | furo de ajuste | 16 | 100 | 15 | 33 | 10 | 25 | 17 | 27 | 10 | | | 0,00 € | | | K0177.120 | furo de ajuste | 20 | 128 | 15 | 41 | 12 | 30 | 20 | 36 | 11,5 | | | 0,00 € | | | K0177.124 | furo de ajuste | 24 | 128 | 15 | 41 | 12 | 30 | 20 | 36 | 11,5 | | | 0,00 € | |
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Modo de fixação | SW | A=Comprimento do cabo | A1 | D | D1
| D2 | H | H1 | H2 | CAD | Aces. | Preço | Encomendar |
|---|
| K0177.305 | estrela interna | 5,5 | 75 | 15 | 25 | 8 | 20 | 14 | 22 | 8,5 | | | 0,00 € | | | K0177.307 | estrela interna | 7 | 75 | 15 | 25 | 8 | 20 | 14 | 22 | 8,5 | | | 0,00 € | | | K0177.309 | estrela interna | 9 | 100 | 15 | 33 | 10 | 25 | 17 | 27 | 10 | | | 0,00 € | | | K0177.311 | estrela interna | 11 | 100 | 15 | 33 | 10 | 25 | 17 | 27 | 10 | | | 0,00 € | | | K0177.314 | estrela interna | 14 | 128 | 15 | 41 | 12 | 30 | 20 | 36 | 11,5 | | | 0,00 € | | | K0177.319 | estrela interna | 19 | 128 | 15 | 41 | 12 | 30 | 20 | 36 | 11,5 | | | 0,00 € | |
|
