Alavanca de fixação em aço inoxidável com rosca fêmea

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Alavancas de aperto, alavancas de fixação, alavancas excêntricas
    - Alavancas de fixação
      - Alavanca de fixação em aço inoxidável com rosca fêmea

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:

Peças de aço em aço inoxidável 1.4305.
Botão esférico de plástico preto.

Versão:Peças de aço inoxidável com superfície sem tratamento.
Botão bola polido.Sob consulta:Outros tipos de roscas fêmea e versões especiais.
As medidas “H1” e “A” podem ser fornecidas em outros comprimentos, mediante pagamento de uma taxa adicional. Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0109 Alavanca de fixação em aço inoxidável com rosca fêmea

214 kB

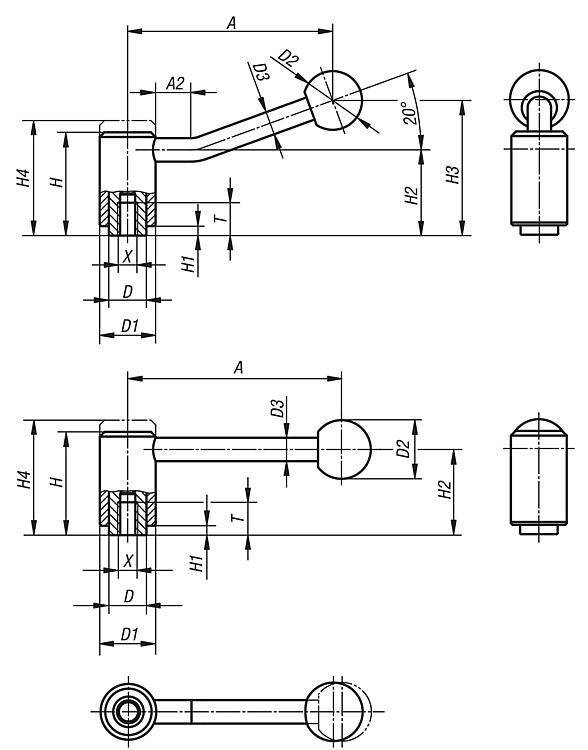

Desenhos (visão geral)

Alavanca de fixação em aço inoxidável com rosca fêmea, 0 grau

mais informações

Desenhos

Alavanca de fixação em aço inoxidável com rosca fêmea, 0 grau

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	X	T	A=Comprimento do cabo	D	D1	D2	D3	H	H1	H2	H4	Quantidade de dentes
K0109.1082	0°	M8	14	92	16	24	25	10	44,5	4,5	37	49,5	22
K0109.1102	0°	M10	14	92	16	24	25	10	44,5	4,5	37	49,5	22
K0109.2102	0°	M10	17	111	19	28	32	12	51,5	5,5	42	57,5	24
K0109.2122	0°	M12	17	111	19	28	32	12	51,5	5,5	42	57,5	24
K0109.3122	0°	M12	23	134,5	23	33	32	13	58	6	47	65	26
K0109.3162	0°	M16	23	134,5	23	33	32	13	58	6	47	65	26
K0109.4162	0°	M16	27	134	30	41	32	13	68,5	7,5	56,5	76,5	36
K0109.4202	0°	M20	27	134	30	41	32	13	68,5	7,5	56,5	76,5	36

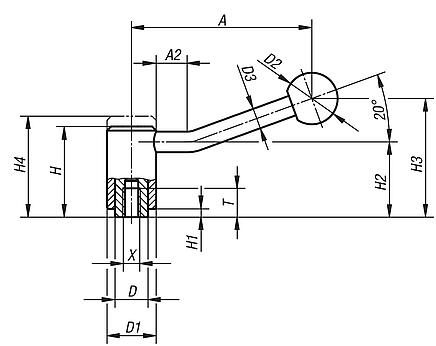

Alavanca de fixação em aço inoxidável com rosca fêmea, 20 graus

mais informações

Desenhos

Alavanca de fixação em aço inoxidável com rosca fêmea, 20 graus

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	X	T	A	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Quantidade de dentes
K0109.1081	20°	M8	14	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22
K0109.1101	20°	M10	14	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22
K0109.2101	20°	M10	17	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24
K0109.2121	20°	M12	17	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24
K0109.3121	20°	M12	23	128,5	15	23	33	32	13	58	6	47	81	65	26
K0109.3161	20°	M16	23	128,5	15	23	33	32	13	58	6	47	81	65	26
K0109.4161	20°	M16	27	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36
K0109.4201	20°	M20	27	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36
