Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Peças de aço com classe de resistência 5.8.
Botão esférico de plástico preto.Versão:peça brunida.Indicação:As alavancas de fixação podem ser utilizadas tanto para tarefas simples de fixação como em operações de comutação.
Em alguns casos, para que o cabo de comando possa girar 360°, é necessário que haja espaço suficiente para o movimento de fixação.Sob consulta:Roscas fêmea, tolerâncias de furos e versões especiais adicionais.
A medida “A” pode ser fornecida em outros comprimentos, mediante pagamento de uma taxa adicional.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0176 Alavanca de fixação

190 kB

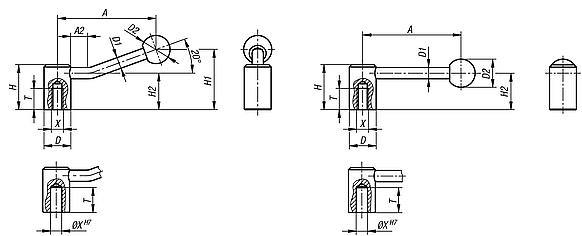

Desenhos (visão geral)

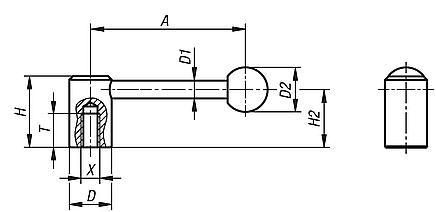

Alavanca de fixação com rosca fêmea, 0 grau

mais informações

Desenhos

Alavanca de fixação com rosca fêmea, 0 grau

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Modo de fixação	X	T	A=Comprimento do cabo	D	D1	D2	H	H2
K0176.2082	rosca fêmea	M8	18	88,1	24	10	25	40	32,5
K0176.2102	rosca fêmea	M10	18	88,1	24	10	25	40	32,5
K0176.21012	rosca fêmea	M10	20	104	28	12	32	46	36,5
K0176.2122	rosca fêmea	M12	20	104	28	12	32	46	36,5
K0176.2162	rosca fêmea	M16	23	126,5	33	13	32	52	41
K0176.2202	rosca fêmea	M20	26	128,5	41	13	32	61	49

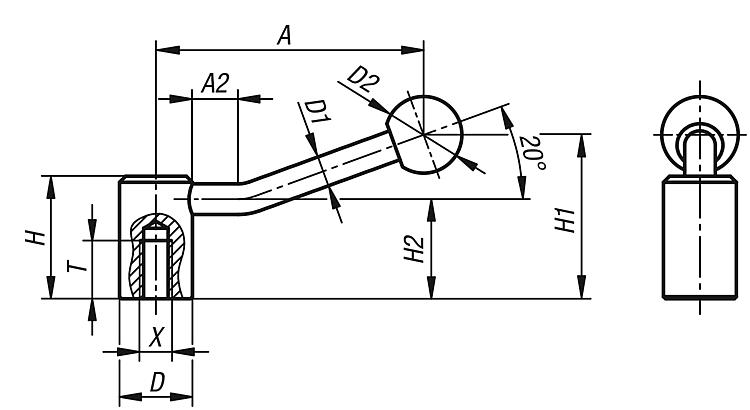

Alavanca de fixação com rosca fêmea, 20 graus

mais informações

Desenhos

Alavanca de fixação com rosca fêmea, 20 graus

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Modo de fixação	X	T	A=Comprimento do cabo	A2	D	D1	D2	H	H1	H2
K0176.208	rosca fêmea	M8	18	84,5	15	24	10	25	40	52,5	32,5
K0176.210	rosca fêmea	M10	18	84,5	15	24	10	25	40	52,5	32,5
K0176.212	rosca fêmea	M12	20	100	15	28	12	32	46	61	36,5
K0176.216	rosca fêmea	M16	23	121	15	33	13	32	52	72	41
K0176.220	rosca fêmea	M20	26	123	15	41	13	32	61	80	49

Alavanca de fixação com furo de ajuste, 0 grau

mais informações

Desenhos

Alavanca de fixação com furo de ajuste, 0 grau

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Modo de fixação	X	T	A=Comprimento do cabo	D	D1	D2	H	H2
K0176.1102	furo de ajuste	10	22	88,1	24	10	25	40	32,5
K0176.1122	furo de ajuste	12	25	104	28	12	32	46	36,5
K0176.1142	furo de ajuste	14	25	104	28	12	32	46	36,5
K0176.1162	furo de ajuste	16	28	126,5	33	13	32	52	41
K0176.1202	furo de ajuste	20	32	128,5	41	13	32	61	49

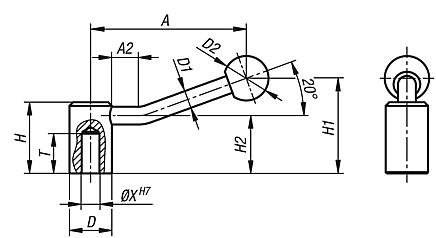

Alavanca de fixação com furo de ajuste, 20 graus

mais informações

Desenhos

Alavanca de fixação com furo de ajuste, 20 graus

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Modo de fixação	X	T	A=Comprimento do cabo	A2	D	D1	D2	H	H1	H2
K0176.110	furo de ajuste	10	22	84,5	15	24	10	25	40	52,5	32,5
K0176.112	furo de ajuste	12	25	100	15	28	12	32	46	61	36,5
K0176.114	furo de ajuste	14	25	100	15	28	12	32	46	61	36,5
K0176.116	furo de ajuste	16	28	121	15	33	13	32	52	72	41
K0176.120	furo de ajuste	20	32	123	15	41	13	32	61	80	49
