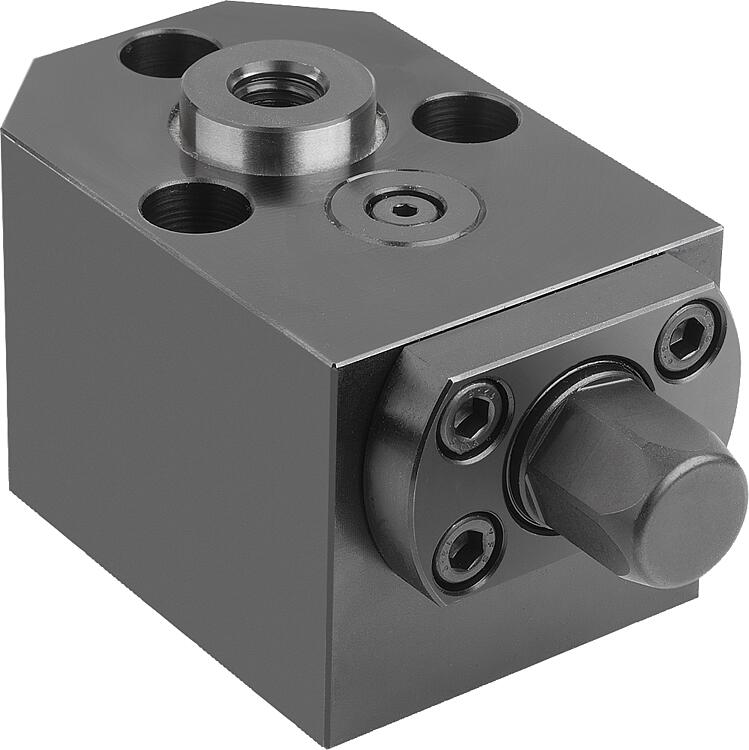

K2160Elemento di sostegno automatizzabile |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneDescrizione del prodotto:Gli elementi di sostegno riducono le vibrazioni del pezzo con lavorazione a macchina.
Tutte le parti mobili sono sigillate contro l'ingresso di refrigerante, polvere e trucioli.Materiale:Acciaio da bonifica.Versione:Corpo base brunito. Puntale temprato e brunito.Nota:Modalità di utilizzoAzionamento mediante avvitatore a impulsi con coppia regolabile o manualmente con chiave di serraggio.Vantaggi:Automatizzabile
Forze di serraggio elevate
Serraggio rapido
Accessori:Supporti oscillanti K0282.
Piedini di posizionamento K0298.
Piedini di posizionamento K0299.
Perni d'appoggio K0307.FornituraK2160.05012: 2x perno di posizionamento Ø 6 (h7) x 20, tappo di protezione per foro filettato.
K2160.10016: 2x perno di posizionamento Ø 8 (h7) x 25, tappo di protezione per foro filettato.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

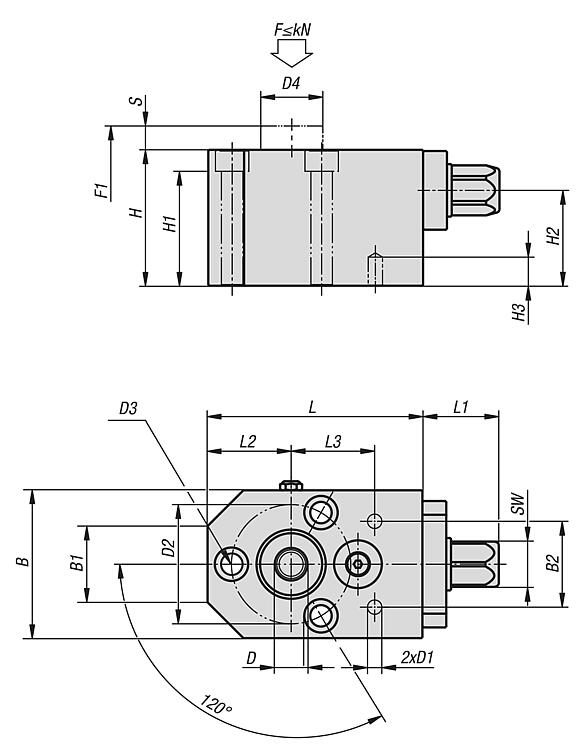

| N. ordine | B | B1 | B2 | D | D1 | D2 | D3
per vite
DIN 912 | D4 | H | H1 | H2 | H3 | L | L1 | L2 | L3 | F=Forza
elastica
(N) | F
max. kN
| Coppia di
serraggio
max. Nm | Corsa
S | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| K2160.05012 | 62 | 32 | 36 | M12x24 | 6 | 50 | M8 | 26 | 57 | 48 | 40 | 12 | 90 | 32 | 35 | 35 | 15-30 | 5 | 40 | 10 | 19 |  | | 0,00 € | | | K2160.10016 | 75 | 35 | 48 | M16x32 | 8 | 60 | M10 | 33 | 72 | 61 | 50 | 16 | 115 | 42 | 42 | 45 | 15-35 | 10 | 80 | 10 | 19 | | | 0,00 € | |
