DescrizioneMateriale:Acciaio inox.Versione:temprato.Nota:Possibilità di montaggio 1 con bullone di fissaggio Forma A per spessore piastra 6 mm e con bullone di fissaggio Forma B per spessore piastra 9 mm. Possibilità di montaggio 2 con bullone di fissaggio Forma A per spessore piastra da > 6 a 20 mm e con bullone di fissaggio Forma B per spessore piastra da > 9 a 20 mm.

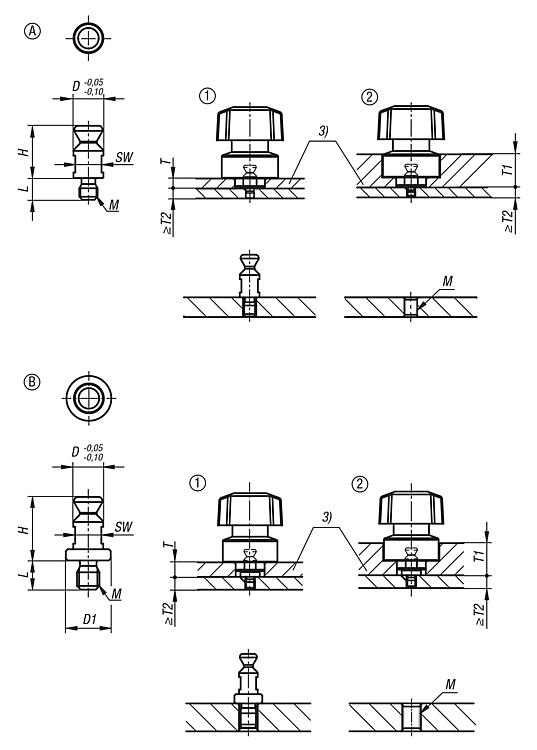

Il colore può differire dall'immagine a causa dell'indurimento.Modalità di utilizzoRuotare e stringere il bullone di fissaggio nella filettatura. Vedere schema di montaggio.Nota disegno:
1) Opzione di montaggio 1 2) Opzione di montaggio 2 3) Piastra
Particolarità:
