      - Imbastitori a sfere in acciaio o acciaio inox senza testa con filettatura

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Alloggiamento e pulsante in acciaio o acciaio inox.
Sfera, molla di compressione e anello d'arresto in acciaio inox.
O-ring FKM.Versione:Alloggiamento nichelato o non trattato.Pulsante trattato termicamente e nichelato.

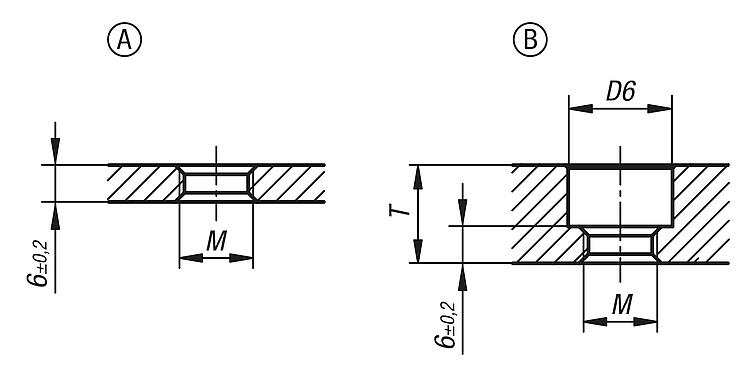

Sfera trattata termicamente.Nota:Dimensioni di montaggio per Forma A: spessore della piastra 6 mm.
Dimensioni di montaggio per Forma B: spessore della piastra da 6 a 16 mm.

Se la forza di tenuta viene superata, si forma uno spazio superiore a 0,1 mm tra le piastre.
Attenzione:Le forze di estrazione indicate valgono solo in combinazione con la bussola portamaschi K1065.Accessori:Bussola portamaschi K1065.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K1063 Imbastitori a sfere in acciaio o acciaio inox senza testa con filettatura

238 kB

Nota tecnica

117 kB

Disegni

Selezione/filtro articoli

N. ordine	Materiale corpo base	D	D1	D2	D3	M	L1	L2	L5	H	H1	SW	D6	T max.	Forza di serraggio N	Forza di bloccaggio N	Sforzo di taglio kN	Forza di estrazione F kN	Resistenza alle alte temperature
K1063.6212	acciaio	12	6	12	8	M8x1,25	19	21	13,5	22	17,5	10	13	10	90	30	3	0,5	≤180 °C
K1063.10242	acciaio	16	10	16	11	M12x1,5	21,5	23,5	16	34,4	28	13	17	16	150	50	9	1,5	≤180 °C
K1063.16212	acciaio inox	12	6	12	8	M8x1,25	19	21	13,5	22	17,5	10	13	10	90	30	3	0,5	≤180 °C
K1063.110242	acciaio inox	16	10	16	11	M12x1,5	21,5	23,5	16	34,4	28	13	17	16	150	50	9	1,5	≤180 °C
