Pomelli a sfera lisci DIN 319

K0159

Pomelli a sfera lisci DIN 319

Prodotti
- Parti operative | Elementi standard
  - Manopole, pomelli
    - Pomelli a sfera lisci DIN 319

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Termoindurente PF 31, colore nero.
Boccola in acciaio galvanizzato.Versione:Finitura lucida.Montaggio:Montaggio forma L: i pomelli a sfera si sollevano con leggeri colpi di martello. Utilizzare solo un martello di gomma o plastica con peso non superiore a 200 g!

Nel modello K0159.21604 la boccola è in ottone.
Nei modelli K0159.23008, K0159.23508 e K0159.24008 la boccola è in acciaio ramato.Tolleranza gambo:I pomelli a sfera con bussola di serraggio possono essere applicati sulle barre comunemente reperibili in commercio con tolleranza h9. La bussola di serraggio fornita in dotazione garantisce una posizione stabile e sicura.Nota disegno:

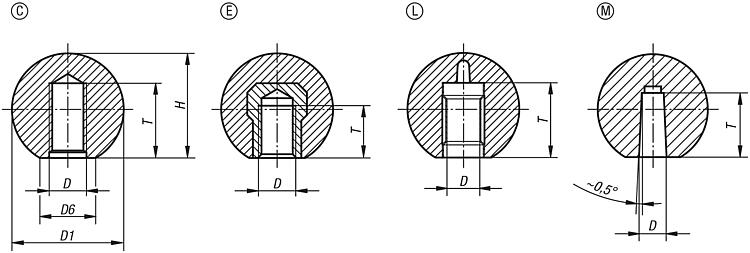

Forma C: inserto filettato
Forma E: boccola filettata
Forma L: bussola di serraggio
Forma M: foro conico

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0159 Pomelli a sfera lisci DIN 319

Disegni (sintesi completa)

Pomelli a sfera lisci DIN 319

Pomelli a sfera non trattati DIN 319, gamma ampliata, forma C, con inserto filettato

Maggiori informazioni

Disegni

Pomelli a sfera non trattati DIN 319, gamma ampliata, forma C, con inserto filettato

Selezione/filtro articoli

N. ordine	Forma	Colore corpo base	D	D1	D6	H	T	CAD	Acc.	Prezzo	Ordinare
K0159.11604	C	nero	M4	16	8	15	6			0,00 €
K0159.11605	C	nero	M5	16	8	15	7,5			0,00 €
K0159.11606	C	nero	M6	16	8	15	9			0,00 €
K0159.12005	C	nero	M5	20	12	18	7,5			0,00 €
K0159.12006	C	nero	M6	20	12	18	9			0,00 €
K0159.12506	C	nero	M6	25	15	23	9			0,00 €
K0159.12508	C	nero	M8	25	15	23	12			0,00 €
K0159.13008	C	nero	M8	30	16	28	12			0,00 €
K0159.13208	C	nero	M8	32	18	29	12			0,00 €
K0159.13210	C	nero	M10	32	18	29	15			0,00 €
K0159.13508	C	nero	M8	36	17	33	18			0,00 €
K0159.13510	C	nero	M10	36	17	33	15			0,00 €
K0159.14008	C	nero	M8	40	20	37,5	12			0,00 €
K0159.14010	C	nero	M10	40	20	37,5	15			0,00 €
K0159.14012	C	nero	M12	40	20	37,5	18			0,00 €
K0159.14510	C	nero	M10	45	20	43	15			0,00 €
K0159.14512	C	nero	M12	45	20	43	18			0,00 €
K0159.15010	C	nero	M10	50	22	48	15			0,00 €
K0159.15012	C	nero	M12	50	28	48	18			0,00 €
K0159.116041	C	rosso	M4	16	8	15	6			0,00 €
K0159.116051	C	rosso	M5	16	8	15	7,5			0,00 €
K0159.120051	C	rosso	M5	20	12	18	7,5			0,00 €
K0159.120061	C	rosso	M6	20	12	18	9			0,00 €
K0159.125061	C	rosso	M6	25	15	23	9			0,00 €
K0159.125081	C	rosso	M8	25	15	23	12			0,00 €
K0159.130081	C	rosso	M8	30	16	28	12			0,00 €
K0159.132081	C	rosso	M8	32	18	29	12			0,00 €
K0159.140081	C	rosso	M8	40	20	37,5	12			0,00 €
K0159.135101	C	rosso	M10	36	17	33	15			0,00 €
K0159.140101	C	rosso	M10	40	20	37,5	15			0,00 €
K0159.150101	C	rosso	M10	50	22	48	15			0,00 €
K0159.150121	C	rosso	M12	50	28	48	18			0,00 €

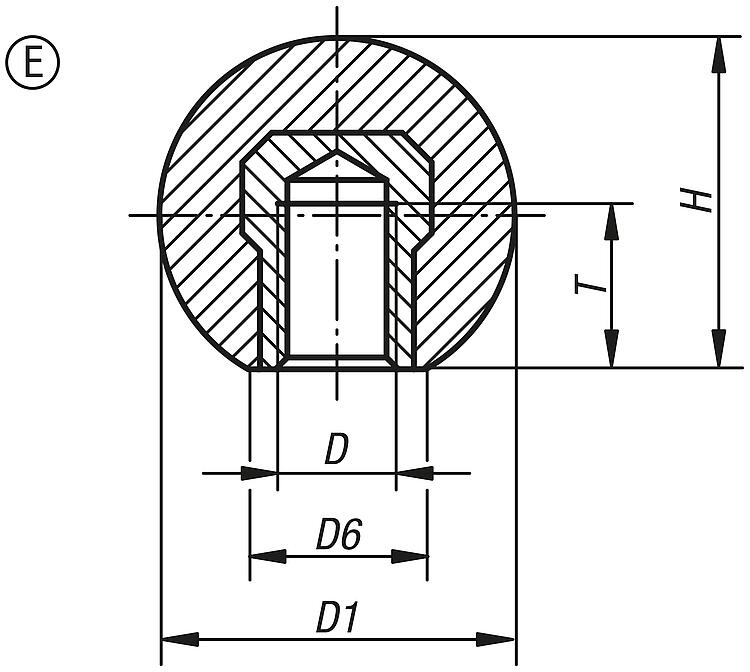

Pomelli a sfera lisci DIN 319, gamma ampliata, forma E, con boccola filettata

Maggiori informazioni

Disegni

Pomelli a sfera lisci DIN 319, gamma ampliata, forma E, con boccola filettata

Selezione/filtro articoli

N. ordine	Forma	Colore corpo base	D	D1	D6	H	T	CAD	Acc.	Prezzo	Ordinare
K0159.21604	E	nero	M4	16	8	15	6			0,00 €
K0159.22005	E	nero	M5	20	12	18	7,5			0,00 €
K0159.22006	E	nero	M6	20	12	18	9			0,00 €
K0159.22506	E	nero	M6	25	15	23	9			0,00 €
K0159.22508	E	nero	M8	25	15	23	12			0,00 €
K0159.23008	E	nero	M8	30	16	28	12			0,00 €
K0159.23208	E	nero	M8	32	18	29	12			0,00 €
K0159.23210	E	nero	M10	32	18	29	15			0,00 €
K0159.23508	E	nero	M8	36	17	33	14			0,00 €
K0159.23510	E	nero	M10	36	17	33	14			0,00 €
K0159.24008	E	nero	M8	40	20	37,5	14			0,00 €
K0159.24010	E	nero	M10	40	20	37,5	15			0,00 €
K0159.24012	E	nero	M12	40	20	37,5	18			0,00 €
K0159.24510	E	nero	M10	45	20	43	22			0,00 €
K0159.24512	E	nero	M12	45	20	43	21			0,00 €
K0159.25010	E	nero	M10	50	22	48	15			0,00 €
K0159.25012	E	nero	M12	50	28	48	18			0,00 €
K0159.220051	E	rosso	M5	20	12	18	7,5			0,00 €
K0159.225061	E	rosso	M6	25	15	23	9			0,00 €
K0159.230081	E	rosso	M8	30	16	28	12			0,00 €
K0159.235101	E	rosso	M10	36	17	33	14			0,00 €
K0159.240101	E	rosso	M10	40	20	37,5	15			0,00 €
K0159.240121	E	rosso	M12	40	20	37,5	18			0,00 €
K0159.250121	E	rosso	M12	50	28	48	18			0,00 €

Pomelli a sfera non trattati DIN 319, gamma ampliata, forma L con bussola di serraggio

Maggiori informazioni

Disegni

Pomelli a sfera non trattati DIN 319, gamma ampliata, forma L con bussola di serraggio

Selezione/filtro articoli

N. ordine	Forma	Colore corpo base	D	D1	D6	H	T	CAD	Acc.	Prezzo	Ordinare
K0159.42005	L	nero	5	20	12	18	13			0,00 €
K0159.42506	L	nero	6	25	15	23	16			0,00 €
K0159.42508	L	nero	8	25	15	23	15			0,00 €
K0159.43208	L	nero	8	32	18	29	15			0,00 €
K0159.43210	L	nero	10	32	18	29	20			0,00 €
K0159.44010	L	nero	10	40	20	37,5	20			0,00 €
K0159.44012	L	nero	12	40	20	37,5	23			0,00 €
K0159.45012	L	nero	12	50	28	48	20			0,00 €

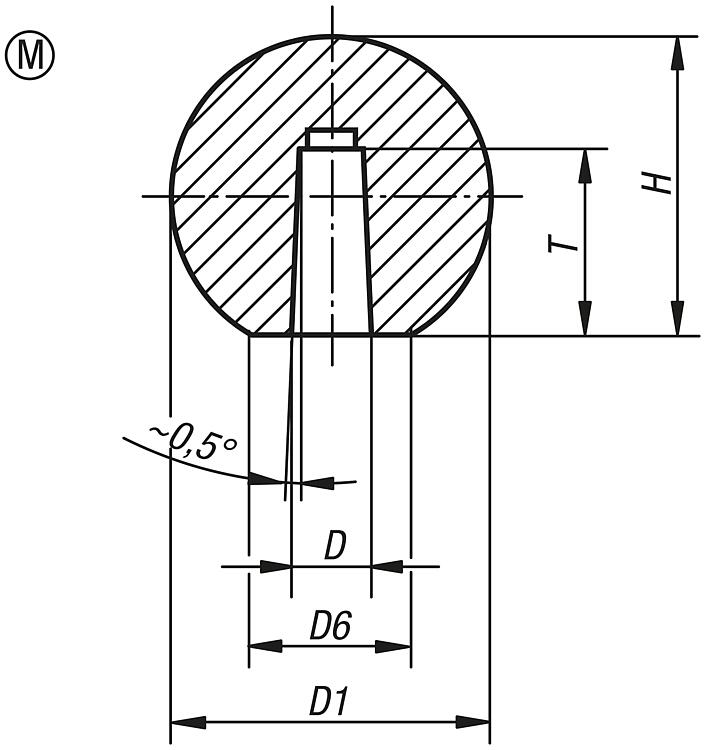

Pomelli a sfera lisci DIN 319, gamma ampliata, forma M, con foro conico

Maggiori informazioni

Disegni

Pomelli a sfera lisci DIN 319, gamma ampliata, forma M, con foro conico

Selezione/filtro articoli

N. ordine	Forma	Colore corpo base	D	D1	D6	H	T	CAD	Acc.	Prezzo	Ordinare
K0159.31604	M	nero	4	16	8	15	9			0,00 €
K0159.32005	M	nero	5	20	12	18	12			0,00 €
K0159.32506	M	nero	6	25	15	23	15			0,00 €
K0159.32508	M	nero	8	25	15	23	15			0,00 €
K0159.33208	M	nero	8	32	18	29	15			0,00 €
K0159.33210	M	nero	10	32	18	29	15			0,00 €
K0159.34010	M	nero	10	40	20	37,5	20			0,00 €
K0159.34012	M	nero	12	40	20	37,5	20			0,00 €
K0159.35012	M	nero	12	50	28	48	22			0,00 €
