    - Pomello a lobi in plastica (resina termoindurente), inserto filettato in acciaio

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Resina termoindurente PF 31, colore nero.
Boccola e/o gambo filettato in acciaio, zincato.Versione:Finitura lucida.Nota:Nei modelli K0185.3205 e K0185.3206 la boccola è in ottone.Su richiesta:Altre filettature esterne, lunghezze delle viti e colori.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0185 Pomello a lobi in plastica (resina termoindurente), inserto filettato in acciaio

140 kB

Disegni (sintesi completa)

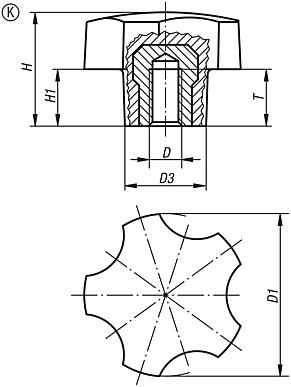

Pomello a lobi in plastica (resina termoindurente), inserto filettato in acciaio con filettatura interna

Maggiori informazioni

Disegni

Pomello a lobi in plastica (resina termoindurente), inserto filettato in acciaio con filettatura interna

Selezione/filtro articoli

N. ordine	Forma	D	D1	D3	H	H1	T
K0185.3205	K	M5	32	16	22,4	11,2	10
K0185.3206	K	M6	32	16	22,4	11,2	9
K0185.4006	K	M6	40	20	28	14	12
K0185.4008	K	M8	40	20	28	14	14
K0185.4010	K	M10	40	20	28	14	14
K0185.5008	K	M8	50	25	35	17,5	14
K0185.5010	K	M10	50	25	35	17,5	14

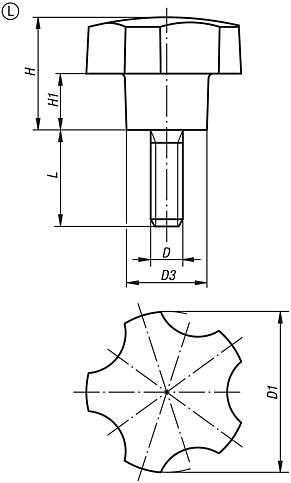

Pomello a lobi in plastica (resina termoindurente), inserto filettato in acciaio con filettatura esterna

Maggiori informazioni

Disegni

Pomello a lobi in plastica (resina termoindurente), inserto filettato in acciaio con filettatura esterna

Selezione/filtro articoli

N. ordine	Forma	D	D1	D3	H	H1	L
K0185.3206X12	L	M6	32	16	22,4	11,2	12
K0185.3206X18	L	M6	32	16	22,4	11,2	18
K0185.3208X16	L	M8	32	16	22,4	11,2	16
K0185.3208X24	L	M8	32	16	22,4	11,2	24
K0185.4006X18	L	M6	40	20	28	14	18
K0185.4008X16	L	M8	40	20	28	14	16
K0185.4008X20	L	M8	40	20	28	14	20
K0185.4008X24	L	M8	40	20	28	14	24
K0185.4010X30	L	M10	40	20	28	14	30
K0185.5008X16	L	M8	50	25	35	17,5	16
K0185.5008X24	L	M8	50	25	35	17,5	24
K0185.5010X20	L	M10	50	25	35	17,5	20
K0185.5010X30	L	M10	50	25	35	17,5	30
