K0180

Impugnature a T

Prodotti
- Parti operative | Elementi standard
  - Manopole, pomelli
    - Impugnature a T

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Resina termoplastica rinforzata con fibra di vetro.
Boccola filettata in ottone.
Gambo filettato in acciaio.Versione:Impugnatura colore nero.
Gambo filettato zincato.Su richiesta:Maniglia di colore rosso, giallo, verde, blu, bianco o grigio (a partire da 1000 pz.).

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0180 Impugnature a T

165 kB

Disegni (sintesi completa)

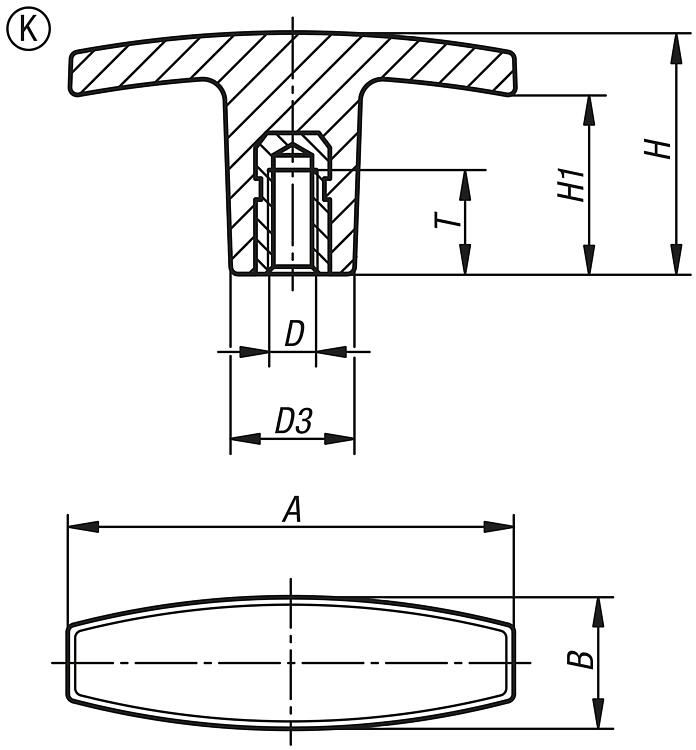

Impugnature a T filettatura interna

Maggiori informazioni

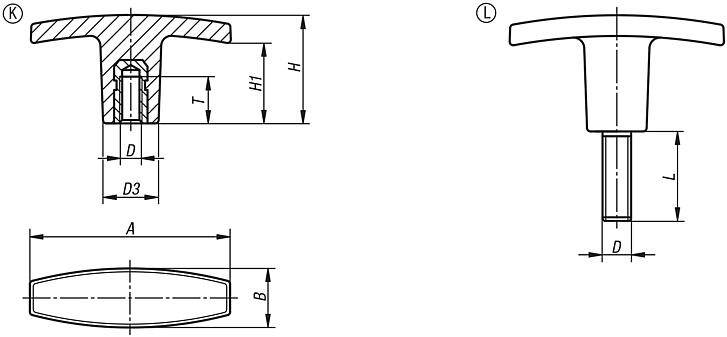

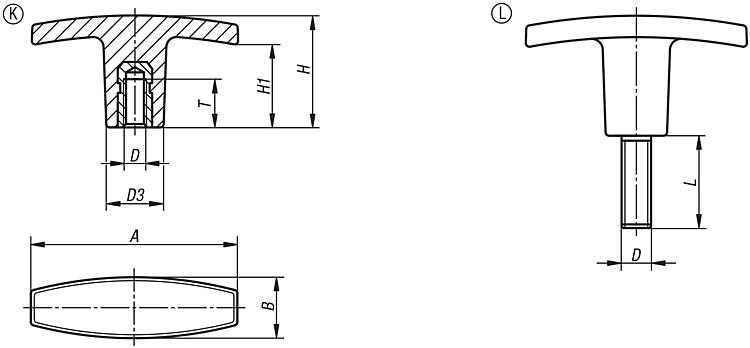

Disegni

Selezione/filtro articoli

N. ordine	Forma	A	B	D	D3	H	H1	T
K0180.14005	K	40	13	M5	13	30,5	20	10
K0180.15005	K	50	15	M5	14	24	16	10
K0180.16006	K	60	17	M6	16	31,5	23	12
K0180.17108	K	71	19,5	M8	20	36	19	20
K0180.17110	K	71	19,5	M10	20	36	19	20
K0180.18010	K	80	26	M10	26	39,5	26	25
K0180.18012	K	80	26	M12	26	39,5	26	25

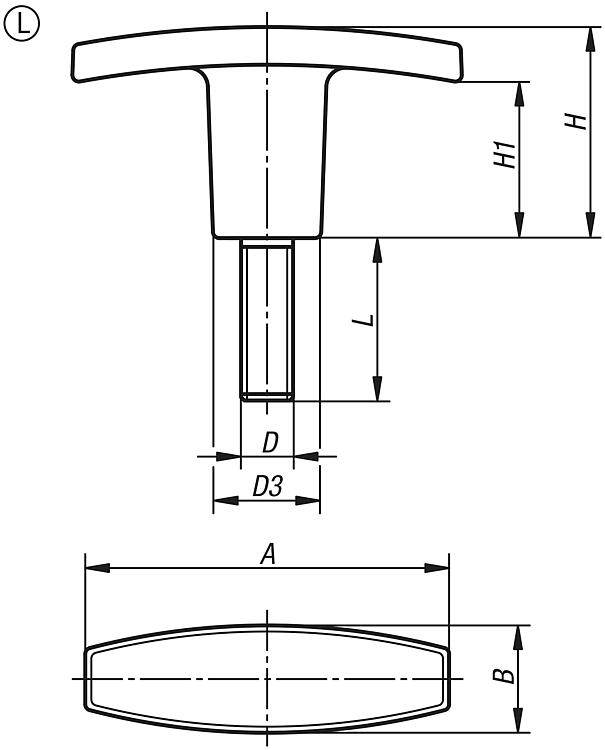

Impugnature a T filettatura esterna
