K0150

Manopole a lobi simili a DIN 6336 in acciaio inox

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Acciaio inox 1.4308.
Perno filettato acciaio inox 1.4305.
Spina trasversale acciaio inox 1.4310.

Versione:rettificato e lucidato o sabbiato.

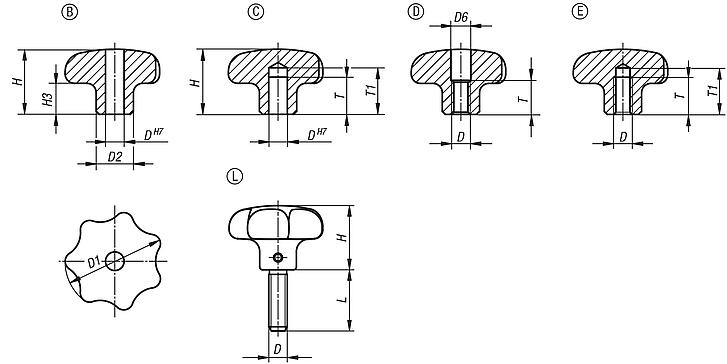

Perno filettato e spina trasversale non trattati.Nota disegno:

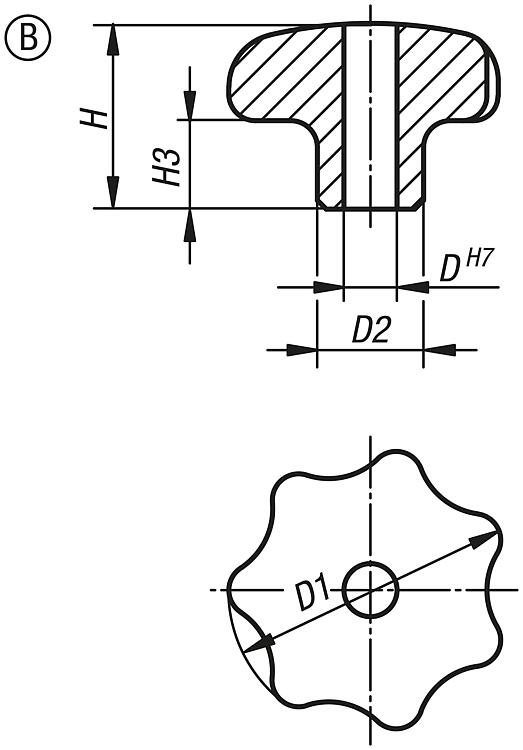

Forma B: foro passante
Forma C: foro cieco

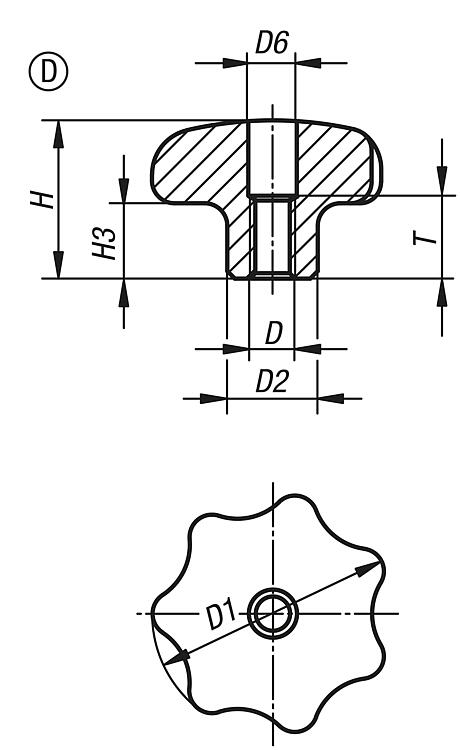

Forma D: filettatura forata
Forma E: foro cieco filettato
Forma L: con filettatura esterna

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

N. ordine	Forma	Superficie corpo base	D	D1	D2	H	H3
K0150.232062	B	lucidato	6	32	12	21	10
K0150.240082	B	lucidato	8	40	14	26	13
K0150.250102	B	lucidato	10	50	18	34	17
K0150.263122	B	lucidato	12	63	20	42	21
K0150.232063	B	sabbiata	6	32	12	21	10
K0150.240083	B	sabbiata	8	40	14	26	13
K0150.250103	B	sabbiata	10	50	18	34	17
K0150.263123	B	sabbiata	12	63	20	42	21

N. ordine	Forma	Superficie corpo base	D	D1	D2	H	H3	T	T1
K0150.332062	C	lucidato	6	32	12	21	10	12	15
K0150.340082	C	lucidato	8	40	14	26	13	15	18
K0150.350102	C	lucidato	10	50	18	34	17	18	21
K0150.363122	C	lucidato	12	63	20	42	21	22	25
K0150.332063	C	sabbiata	6	32	12	21	10	12	15
K0150.340083	C	sabbiata	8	40	14	26	13	15	18
K0150.350103	C	sabbiata	10	50	18	34	17	18	21
K0150.363123	C	sabbiata	12	63	20	42	21	22	25

N. ordine	Forma	Superficie corpo base	D	D1	D2	D6	H	H3	T
K0150.432062	D	lucidato	M6	32	12	6,4	21	10	11
K0150.440082	D	lucidato	M8	40	14	8,4	26	13	14
K0150.450102	D	lucidato	M10	50	18	10,5	34	17	18
K0150.463122	D	lucidato	M12	63	20	13	42	21	22
K0150.432063	D	sabbiata	M6	32	12	6,4	21	10	11
K0150.440083	D	sabbiata	M8	40	14	8,4	26	13	14
K0150.450103	D	sabbiata	M10	50	18	10,5	34	17	18
K0150.463123	D	sabbiata	M12	63	20	13	42	21	22

N. ordine	Forma	Superficie corpo base	D	D1	D2	H	H3	T	T1
K0150.532062	E	lucidato	M6	32	12	21	10	12	15
K0150.540082	E	lucidato	M8	40	14	26	13	15	18
K0150.550102	E	lucidato	M10	50	18	34	17	18	21
K0150.563122	E	lucidato	M12	63	20	42	21	22	25
K0150.532063	E	sabbiata	M6	32	12	21	10	12	15
K0150.540083	E	sabbiata	M8	40	14	26	13	15	18
K0150.550103	E	sabbiata	M10	50	18	34	17	18	21
K0150.563123	E	sabbiata	M12	63	20	42	21	22	25

N. ordine	Forma	Superficie corpo base	D	D1	D2	H	H3	L
K0150.632063X15	L	sabbiata	M6	32	12	21	10	15
K0150.632063X20	L	sabbiata	M6	32	12	21	10	20
K0150.632063X25	L	sabbiata	M6	32	12	21	10	25
K0150.632063X30	L	sabbiata	M6	32	12	21	10	30
K0150.640083X20	L	sabbiata	M8	40	14	26	13	20
K0150.640083X25	L	sabbiata	M8	40	14	26	13	25
K0150.640083X30	L	sabbiata	M8	40	14	26	13	30
K0150.640083X40	L	sabbiata	M8	40	14	26	13	40
K0150.650103X25	L	sabbiata	M10	50	18	34	17	25
K0150.650103X30	L	sabbiata	M10	50	18	34	17	30
K0150.650103X40	L	sabbiata	M10	50	18	34	17	40
K0150.650103X50	L	sabbiata	M10	50	18	34	17	50
K0150.663123X30	L	sabbiata	M12	63	20	42	21	30
K0150.663123X40	L	sabbiata	M12	63	20	42	21	40
K0150.663123X50	L	sabbiata	M12	63	20	42	21	50
K0150.663123X60	L	sabbiata	M12	63	20	42	21	60
