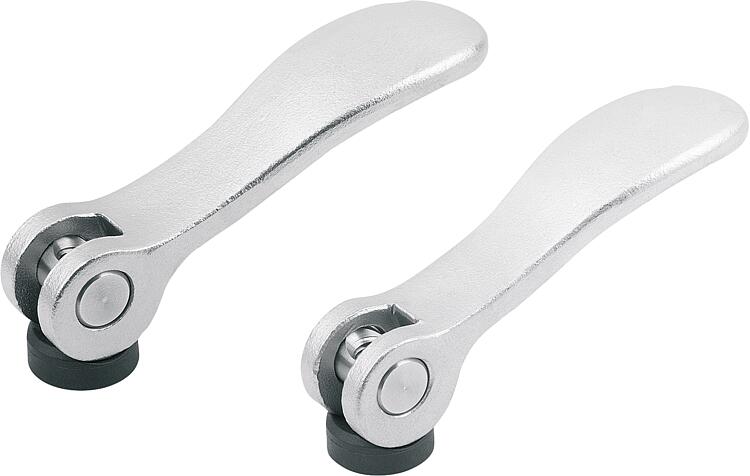

        Leve eccentriche in acciaio inox con filettatura interna, rondella di pressione in plastica

Descrizione articolo/immagini prodotto

DescrizioneDescrizione del prodotto:La leva eccentrica ha una rondella di pressione tecnicamente ottimizzata in plastica.
La rondella di pressione è realizzata in una speciale plastica ad alte prestazioni, che garantisce un'elevata resistenza all'usura. Materiale:

Leva della maniglia in acciaio inox 1.4308.
Rondella di pressione in materiale termoplastico ad alte prestazioni, rinforzato con fibra di carbonio.
Perno dell'asse in acciaio inox 1.4305.

Versione:Leva della maniglia elettroliticamente lucidata o sabbiata.
Rondella di pressione nera.
Perno non trattato.Nota:Le materie plastiche tendono a deformarsi sotto carico (retardation).Accessori:Per le superfici di appoggio leggermente curve, è possibile ordinare opzionalmente una rondella in acciaio inossidabile K2130.
Può essere inserita come rondella tra la rondella di pressione e la superficie di appoggio.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

K2121_IG_Datasheet_32152_Leve_eccentriche_in_acciaio_inox_con_filettatura_interna_rondella_di_pressione_in_plastica--it

183 kB

Disegni

Selezione/filtro articoli

N. ordine	Codice di vendita KIPP precedente	Superficie corpo base	D	D1	D2	B	B1	H	H1	A	A1	Corsa S	Forza di bloccaggio F (kN)	Forza manuale FH N
K2121.9512003	K0645.9512003	lucidatura elettrolitica	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90
K2121.9512004	K0645.9512004	lucidatura elettrolitica	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90
K2121.0512004	K0645.0512004	lucidatura elettrolitica	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100
K2121.0512005	K0645.0512005	lucidatura elettrolitica	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100
K2121.1512005	K0645.1512005	lucidatura elettrolitica	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	4	120
K2121.1512006	K0645.1512006	lucidatura elettrolitica	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	4	120
K2121.2512008	K0645.2512008	lucidatura elettrolitica	M8	25	11	33,3	24	18,3	28,8	96	108	1,5	8	350
K2121.9512303	K0645.9512303	sabbiata	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90
K2121.9512304	K0645.9512304	sabbiata	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90
K2121.0512304	K0645.0512304	sabbiata	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100
K2121.0512305	K0645.0512305	sabbiata	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100
K2121.1512305	K0645.1512305	sabbiata	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	4	120
K2121.1512306	K0645.1512306	sabbiata	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	4	120
K2121.2512308	K0645.2512308	sabbiata	M8	25	11	33,3	24	18,3	28,8	96	108	1,5	8	350
