      - Leva eccentrica regolabile in acciaio con filettatura esterna, rondella di pressione in plastica-metallo e vite prigioniera in acciaio

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Impugnatura in acciaio 1.0401.
Rondella di pressione in plastica PA 66 GF 35-X rinforzata con fibra di vetro.
Perno in acciaio inox 1.4305.
Vite prigioniera e rondella in acciaio, classe di resistenza 5.8.

Versione:Maniglia a leva, vite prigioniera e rondella passivate blu.
Rondella di pressione colore nero.
Perno non trattato.Nota:Le leve a camma regolabili vengono utilizzate quando la posizione della leva di serraggio rispetto all'asse di serraggio consente solo una determinata posizione (circuito di interferenza). Con la filettatura a passo fine sulla vite prigioniera si imposta la posizione esatta della leva di serraggio con l'aiuto di un cacciavite.

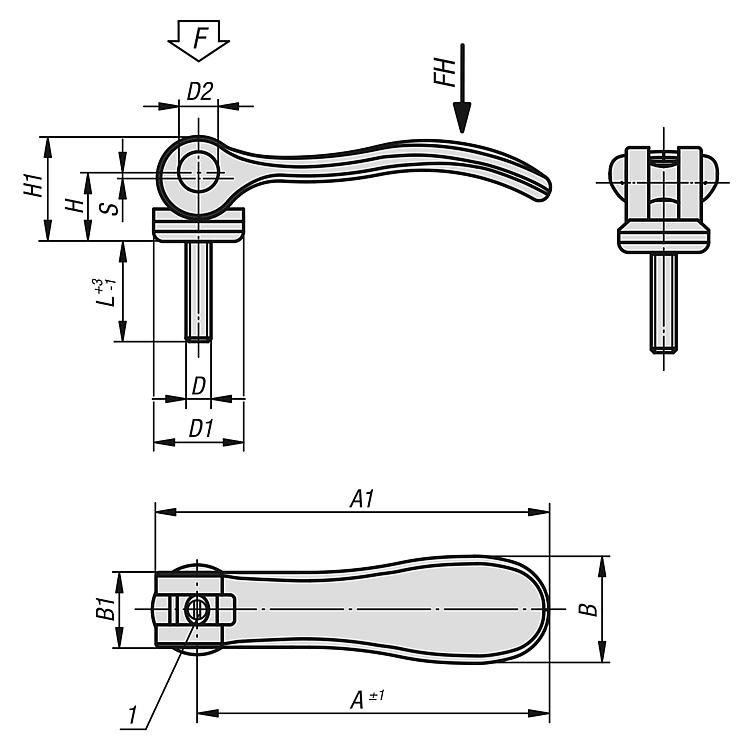

Le materie plastiche tendono a deformarsi sotto carico (retardation).Nota disegno:

1) Vite per la regolazione fine della leva di serraggio

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0789 Leva eccentrica regolabile in acciaio con filettatura esterna, rondella di pressione in plastica-metallo e vite prigioniera in acciaio

152 kB

Disegni

Selezione/filtro articoli

N. ordine	D	D1	D2	B	B1	H	H1	A	A1	L	Corsa S	Forza di bloccaggio F (kN)	Forza manuale FH N
K0789.1502205X20	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120
K0789.1502205X30	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120
K0789.1502205X40	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120
K0789.1502205X50	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120
K0789.1502206X20	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120
K0789.1502206X30	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120
K0789.1502206X40	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120
K0789.1502206X50	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120
K0789.2502208X25	M8	27,1	11	33,2	24	18	28,5	96	108	25	1,5	8	350
K0789.2502208X30	M8	27,1	11	33,2	24	18	28,5	96	108	30	1,5	8	350
K0789.2502208X40	M8	27,1	11	33,2	24	18	28,5	96	108	40	1,5	8	350
K0789.2502208X50	M8	27,1	11	33,2	24	18	28,5	96	108	50	1,5	8	350
K0789.2502210X25	M10	27,1	11	33,2	24	18	28,5	96	108	25	1,5	8	350
K0789.2502210X30	M10	27,1	11	33,2	24	18	28,5	96	108	30	1,5	8	350
K0789.2502210X40	M10	27,1	11	33,2	24	18	28,5	96	108	40	1,5	8	350
K0789.2502210X50	M10	27,1	11	33,2	24	18	28,5	96	108	50	1,5	8	350
