      - Leve eccentriche in acciaio con filettatura interna e esterna, rondella di pressione in plastica e vite prigioniera in acciaio

Descrizione articolo/immagini prodotto

DescrizioneDescrizione del prodotto:La leva eccentrica ha una rondella di pressione tecnicamente ottimizzata in plastica.
La rondella di pressione è realizzata in una speciale plastica ad alte prestazioni, che garantisce un'elevata resistenza all'usura. Materiale:

Leva della maniglia in acciaio 1.0401.
Rondella di pressione in materiale termoplastico ad alte prestazioni, rinforzato con fibra di carbonio.
Perno dell'asse in acciaio inox 1.4305.
Vite prigioniera in acciaio, classe di resistenza 5.8.

Versione:Leva della maniglia e vite prigioniera passivate blu.
Rondella di pressione nera.
Perno non trattato.Nota:Le materie plastiche tendono a deformarsi sotto carico (retardation).Accessori:Per le superfici di appoggio leggermente curve, è possibile ordinare opzionalmente una rondella in acciaio inossidabile K2130.
Può essere inserita come rondella tra la rondella di pressione e la superficie di appoggio.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K2123 Leve eccentriche in acciaio con filettatura interna e esterna, rondella di pressione in plastica e vite prigioniera in acciaio

166 kB

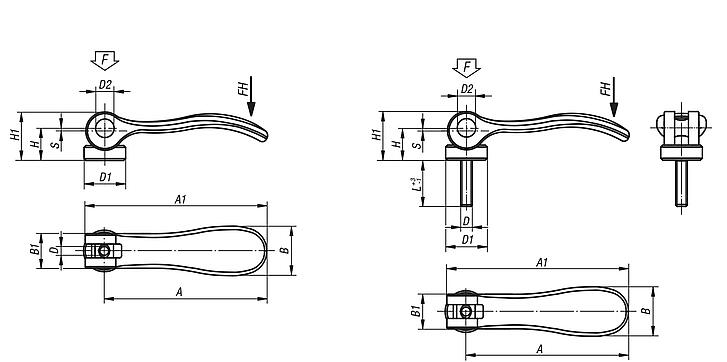

Disegni (sintesi completa)

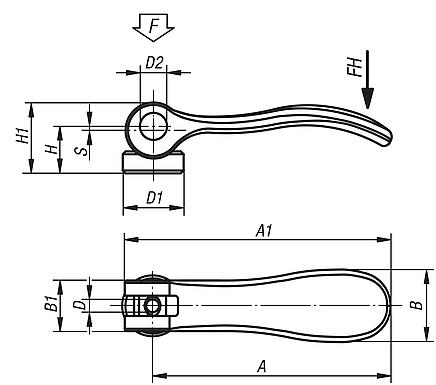

Leve eccentriche in acciaio con filettatura interna, rondella di pressione in plastica

Maggiori informazioni

Disegni

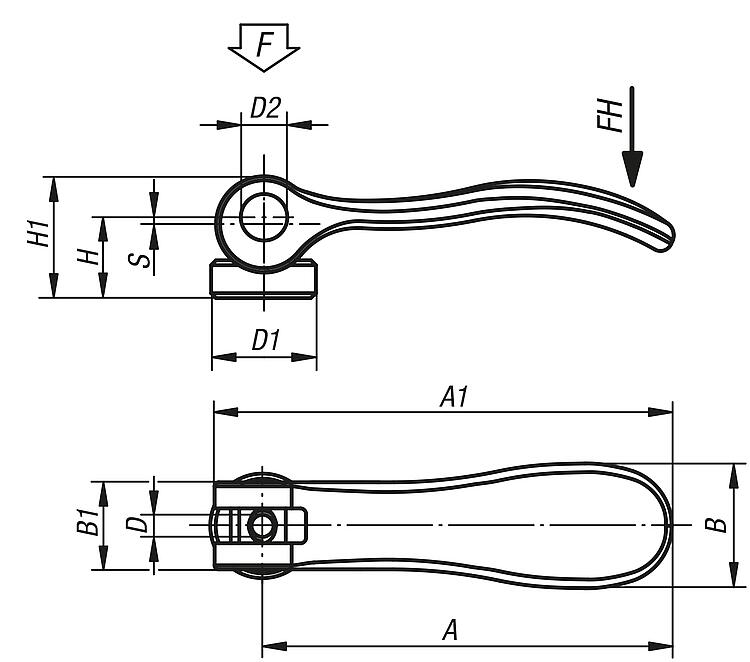

Leve eccentriche in acciaio con filettatura interna, rondella di pressione in plastica

Selezione/filtro articoli

N. ordine	Codice di vendita KIPP precedente	D	D1	D2	B	B1	H	H1	A	A1	Corsa S	Forza di bloccaggio F (kN)	Forza manuale FH N
K2123.1502205	K0788.1502205	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	4	120
K2123.1502206	K0788.1502206	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	4	120
K2123.2502208	K0788.2502208	M8	25	11	33,3	24	18,3	28,8	96	108	1,5	8	350

Leve eccentriche in acciaio con filettatura esterna, rondella di pressione in plastica e vite prigioniera in acciaio

Maggiori informazioni

Disegni

Leve eccentriche in acciaio con filettatura esterna, rondella di pressione in plastica e vite prigioniera in acciaio

Selezione/filtro articoli

N. ordine	Codice di vendita KIPP precedente	D	D1	D2	B	B1	H	H1	A	A1	L	Forza di bloccaggio F (kN)	Forza manuale FH N	Corsa S
K2123.1502205X20	K0788.1502205X20	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	20	4	120	1,2
K2123.1502205X30	K0788.1502205X30	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	30	4	120	1,2
K2123.1502205X40	K0788.1502205X40	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	40	4	120	1,2
K2123.1502205X50	K0788.1502205X50	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	50	4	120	1,2
K2123.1502206X20	K0788.1502206X20	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	20	4	120	1,2
K2123.1502206X30	K0788.1502206X30	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	30	4	120	1,2
K2123.1502206X40	K0788.1502206X40	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	40	4	120	1,2
K2123.1502206X50	K0788.1502206X50	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	50	4	120	1,2
K2123.2502208X25	K0788.2502208X25	M8	25	11	33,3	24	18,3	28,8	96	108	25	8	350	1,5
K2123.2502208X30	K0788.2502208X30	M8	25	11	33,3	24	18,3	28,8	96	108	30	8	350	1,5
K2123.2502208X40	K0788.2502208X40	M8	25	11	33,3	24	18,3	28,8	96	108	40	8	350	1,5
K2123.2502208X50	K0788.2502208X50	M8	25	11	33,3	24	18,3	28,8	96	108	50	8	350	1,5
K2123.2502210X25	K0788.2502210X25	M10	25	11	33,3	24	18,3	28,8	96	108	25	8	350	1,5
K2123.2502210X30	K0788.2502210X30	M10	25	11	33,3	24	18,3	28,8	96	108	30	8	350	1,5
K2123.2502210X40	K0788.2502210X40	M10	25	11	33,3	24	18,3	28,8	96	108	40	8	350	1,5
K2123.2502210X50	K0788.2502210X50	M10	25	11	33,3	24	18,3	28,8	96	108	50	8	350	1,5
