Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero (forma alemana: cabezal de fundición maleable, espiga de acero) mín. calidad 4.6 o acero inoxidable A2.Versión:Acero cincado mediante procedimiento galvánico.
Acero inoxidable con acabado natural.Indicación:Los tornillos de orejetas se aprietan a mano sin herramienta y (normalmente) también se aflojan así.Indicación sobre el dibujo:

DE = forma alemana similar a DIN 316
AM = forma americana

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K2343 Tornillos de orejetas

145 kB

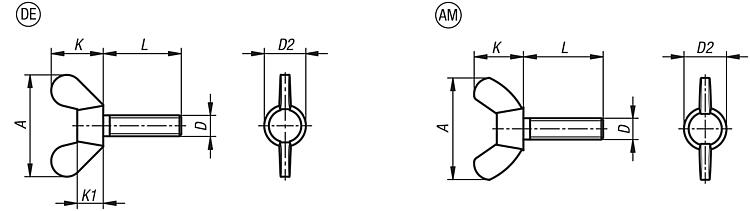

Planos (vista completa)

Tornillos de orejetas, forma DE, forma alemana similar a DIN 316

Más información

Planos

Tornillos de orejetas, forma DE, forma alemana similar a DIN 316

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	D	L	A máx.	D2 máx.	K	K1	Precio
K2343.104X8	DE	acero	M4	8	20	7	9,5	3,9	A petición
K2343.104X10	DE	acero	M4	10	20	7	9,5	3,9	A petición
K2343.104X12	DE	acero	M4	12	20	7	9,5	3,9	A petición
K2343.104X16	DE	acero	M4	16	20	7	9,5	3,9	A petición
K2343.104X20	DE	acero	M4	20	20	7	9,5	3,9	A petición
K2343.104X25	DE	acero	M4	25	20	7	9,5	3,9	A petición
K2343.104X30	DE	acero	M4	30	20	7	9,5	3,9	A petición
K2343.105X10	DE	acero	M5	10	25	9,5	12	5,3	A petición
K2343.105X12	DE	acero	M5	12	25	9,5	12	5,3	A petición
K2343.105X16	DE	acero	M5	16	25	9,5	12	5,3	A petición
K2343.105X20	DE	acero	M5	20	25	9,5	12	5,3	A petición
K2343.105X25	DE	acero	M5	25	25	9,5	12	5,3	A petición
K2343.105X30	DE	acero	M5	30	25	9,5	12	5,3	A petición
K2343.105X35	DE	acero	M5	35	25	9,5	12	5,3	A petición
K2343.105X40	DE	acero	M5	40	25	9,5	12	5,3	A petición
K2343.105X50	DE	acero	M5	50	25	9,5	12	5,3	A petición
K2343.106X10	DE	acero	M6	10	31,5	11,5	16	6,5	A petición
K2343.106X12	DE	acero	M6	12	31,5	11,5	16	6,5	A petición
K2343.106X16	DE	acero	M6	16	31,5	11,5	16	6,5	A petición
K2343.106X20	DE	acero	M6	20	31,5	11,5	16	6,5	A petición
K2343.106X25	DE	acero	M6	25	31,5	11,5	16	6,5	A petición
K2343.106X30	DE	acero	M6	30	31,5	11,5	16	6,5	A petición
K2343.106X35	DE	acero	M6	35	31,5	11,5	16	6,5	A petición
K2343.106X40	DE	acero	M6	40	31,5	11,5	16	6,5	A petición
K2343.106X50	DE	acero	M6	50	31,5	11,5	16	6,5	A petición
K2343.108X10	DE	acero	M8	10	37	14,5	19	8,3	A petición
K2343.108X12	DE	acero	M8	12	37	14,5	19	8,3	A petición
K2343.108X16	DE	acero	M8	16	37	14,5	19	8,3	A petición
K2343.108X20	DE	acero	M8	20	37	14,5	19	8,3	A petición
K2343.108X25	DE	acero	M8	25	37	14,5	19	8,3	A petición
K2343.108X30	DE	acero	M8	30	37	14,5	19	8,3	A petición
K2343.108X35	DE	acero	M8	35	37	14,5	19	8,3	A petición
K2343.108X40	DE	acero	M8	40	37	14,5	19	8,3	A petición
K2343.108X50	DE	acero	M8	50	37	14,5	19	8,3	A petición
K2343.108X60	DE	acero	M8	60	37	14,5	19	8,3	A petición
K2343.110X16	DE	acero	M10	16	49,5	18,5	24	10	A petición
K2343.110X20	DE	acero	M10	20	49,5	18,5	24	10	A petición
K2343.110X25	DE	acero	M10	25	49,5	18,5	24	10	A petición
K2343.110X30	DE	acero	M10	30	49,5	18,5	24	10	A petición
K2343.110X40	DE	acero	M10	40	49,5	18,5	24	10	A petición
K2343.110X50	DE	acero	M10	50	49,5	18,5	24	10	A petición
K2343.110X60	DE	acero	M10	60	49,5	18,5	24	10	A petición
K2343.110X70	DE	acero	M10	70	49,5	18,5	24	10	A petición
K2343.112X20	DE	acero	M12	20	63,5	21,5	32,3	12	A petición
K2343.112X25	DE	acero	M12	25	63,5	21,5	32,3	12	A petición
K2343.112X30	DE	acero	M12	30	63,5	21,5	32,3	12	A petición
K2343.112X40	DE	acero	M12	40	63,5	21,5	32,3	12	A petición
K2343.112X50	DE	acero	M12	50	63,5	21,5	32,3	12	A petición
K2343.112X60	DE	acero	M12	60	63,5	21,5	32,3	12	A petición
K2343.112X70	DE	acero	M12	70	63,5	21,5	32,3	12	A petición
K2343.112X80	DE	acero	M12	80	63,5	21,5	32,3	12	A petición

Tornillos de orejetas, forma AM, forma americana

Más información

Planos

Tornillos de orejetas, forma AM, forma americana

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	D	L	A máx.	D2 máx.	K	Precio
K2343.204X10	AM	acero	M4	10	22	9,5	10,5	A petición
K2343.204X12	AM	acero	M4	12	22	9,5	10,5	A petición
K2343.204X15	AM	acero	M4	15	22	9,5	10,5	A petición
K2343.204X20	AM	acero	M4	20	22	9,5	10,5	A petición
K2343.204X25	AM	acero	M4	25	22	9,5	10,5	A petición
K2343.204X30	AM	acero	M4	30	22	9,5	10,5	A petición
K2343.205X10	AM	acero	M5	10	22	9,5	10,5	A petición
K2343.205X12	AM	acero	M5	12	22	9,5	10,5	A petición
K2343.205X15	AM	acero	M5	15	22	9,5	10,5	A petición
K2343.205X20	AM	acero	M5	20	22	9,5	10,5	A petición
K2343.205X25	AM	acero	M5	25	22	9,5	10,5	A petición
K2343.205X30	AM	acero	M5	30	22	9,5	10,5	A petición
K2343.205X35	AM	acero	M5	35	22	9,5	10,5	A petición
K2343.205X40	AM	acero	M5	40	22	9,5	10,5	A petición
K2343.206X10	AM	acero	M6	10	26,8	11,9	12,9	A petición
K2343.206X12	AM	acero	M6	12	26,8	11,9	12,9	A petición
K2343.206X15	AM	acero	M6	15	26,8	11,9	12,9	A petición
K2343.206X20	AM	acero	M6	20	26,8	11,9	12,9	A petición
K2343.206X25	AM	acero	M6	25	26,8	11,9	12,9	A petición
K2343.206X30	AM	acero	M6	30	26,8	11,9	12,9	A petición
K2343.206X35	AM	acero	M6	35	26,8	11,9	12,9	A petición
K2343.206X40	AM	acero	M6	40	26,8	11,9	12,9	A petición
K2343.206X50	AM	acero	M6	50	26,8	11,9	12,9	A petición
K2343.208X10	AM	acero	M8	10	30,3	13,5	14,8	A petición
K2343.208X12	AM	acero	M8	12	30,3	13,5	14,8	A petición
K2343.208X15	AM	acero	M8	15	30,3	13,5	14,8	A petición
K2343.208X20	AM	acero	M8	20	30,3	13,5	14,8	A petición
K2343.208X25	AM	acero	M8	25	30,3	13,5	14,8	A petición
K2343.208X30	AM	acero	M8	30	30,3	13,5	14,8	A petición
K2343.208X35	AM	acero	M8	35	30,3	13,5	14,8	A petición
K2343.208X40	AM	acero	M8	40	30,3	13,5	14,8	A petición
K2343.208X45	AM	acero	M8	45	30,3	13,5	14,8	A petición
K2343.208X50	AM	acero	M8	50	30,3	13,5	14,8	A petición
K2343.210X15	AM	acero	M10	15	35,3	15,3	17,3	A petición
K2343.210X20	AM	acero	M10	20	35,3	15,3	17,3	A petición
K2343.210X25	AM	acero	M10	25	35,3	15,3	17,3	A petición
K2343.210X30	AM	acero	M10	30	35,3	15,3	17,3	A petición
K2343.210X40	AM	acero	M10	40	35,3	15,3	17,3	A petición
K2343.210X50	AM	acero	M10	50	35,3	15,3	17,3	A petición
K2343.210X60	AM	acero	M10	60	35,3	15,3	17,3	A petición
K2343.212X30	AM	acero	M12	30	47,5	20,5	22,5	A petición
K2343.212X40	AM	acero	M12	40	47,5	20,5	22,5	A petición
K2343.212X50	AM	acero	M12	50	47,5	20,5	22,5	A petición
K2343.212X60	AM	acero	M12	60	47,5	20,5	22,5	A petición
K2343.1204X10	AM	acero inoxidable A2	M4	10	22	9,5	10,5	A petición
K2343.1204X12	AM	acero inoxidable A2	M4	12	22	9,5	10,5	A petición
K2343.1204X16	AM	acero inoxidable A2	M4	16	22	9,5	10,5	A petición
K2343.1204X20	AM	acero inoxidable A2	M4	20	22	9,5	10,5	A petición
K2343.1204X25	AM	acero inoxidable A2	M4	25	22	9,5	10,5	A petición
K2343.1204X30	AM	acero inoxidable A2	M4	30	22	9,5	10,5	A petición
K2343.1205X10	AM	acero inoxidable A2	M5	10	22	9,5	10,5	A petición
K2343.1205X12	AM	acero inoxidable A2	M5	12	22	9,5	10,5	A petición
K2343.1205X16	AM	acero inoxidable A2	M5	16	22	9,5	10,5	A petición
K2343.1205X20	AM	acero inoxidable A2	M5	20	22	9,5	10,5	A petición
K2343.1205X25	AM	acero inoxidable A2	M5	25	22	9,5	10,5	A petición
K2343.1205X30	AM	acero inoxidable A2	M5	30	22	9,5	10,5	A petición
K2343.1205X35	AM	acero inoxidable A2	M5	35	22	9,5	10,5	A petición
K2343.1205X40	AM	acero inoxidable A2	M5	40	22	9,5	10,5	A petición
K2343.1206X10	AM	acero inoxidable A2	M6	10	26,8	11,9	12,9	A petición
K2343.1206X12	AM	acero inoxidable A2	M6	12	26,8	11,9	12,9	A petición
K2343.1206X16	AM	acero inoxidable A2	M6	16	26,8	11,9	12,9	A petición
K2343.1206X20	AM	acero inoxidable A2	M6	20	26,8	11,9	12,9	A petición
K2343.1206X25	AM	acero inoxidable A2	M6	25	26,8	11,9	12,9	A petición
K2343.1206X30	AM	acero inoxidable A2	M6	30	26,8	11,9	12,9	A petición
K2343.1206X35	AM	acero inoxidable A2	M6	35	26,8	11,9	12,9	A petición
K2343.1206X40	AM	acero inoxidable A2	M6	40	26,8	11,9	12,9	A petición
K2343.1206X45	AM	acero inoxidable A2	M6	45	26,8	11,9	12,9	A petición
K2343.1206X50	AM	acero inoxidable A2	M6	50	26,8	11,9	12,9	A petición
K2343.1208X10	AM	acero inoxidable A2	M8	10	30,3	13,5	14,8	A petición
K2343.1208X12	AM	acero inoxidable A2	M8	12	30,3	13,5	14,8	A petición
K2343.1208X16	AM	acero inoxidable A2	M8	16	30,3	13,5	14,8	A petición
K2343.1208X20	AM	acero inoxidable A2	M8	20	30,3	13,5	14,8	A petición
K2343.1208X25	AM	acero inoxidable A2	M8	25	30,3	13,5	14,8	A petición
K2343.1208X30	AM	acero inoxidable A2	M8	30	30,3	13,5	14,8	A petición
K2343.1208X35	AM	acero inoxidable A2	M8	35	30,3	13,5	14,8	A petición
K2343.1208X40	AM	acero inoxidable A2	M8	40	30,3	13,5	14,8	A petición
K2343.1208X45	AM	acero inoxidable A2	M8	45	30,3	13,5	14,8	A petición
K2343.1208X50	AM	acero inoxidable A2	M8	50	30,3	13,5	14,8	A petición
K2343.1210X16	AM	acero inoxidable A2	M10	16	35,3	15,3	17,3	A petición
K2343.1210X20	AM	acero inoxidable A2	M10	20	35,3	15,3	17,3	A petición
K2343.1210X25	AM	acero inoxidable A2	M10	25	35,3	15,3	17,3	A petición
K2343.1210X30	AM	acero inoxidable A2	M10	30	35,3	15,3	17,3	A petición
K2343.1210X40	AM	acero inoxidable A2	M10	40	35,3	15,3	17,3	A petición
K2343.1210X45	AM	acero inoxidable A2	M10	45	35,3	15,3	17,3	A petición
K2343.1210X50	AM	acero inoxidable A2	M10	50	35,3	15,3	17,3	A petición
K2343.1210X60	AM	acero inoxidable A2	M10	60	35,3	15,3	17,3	A petición
