K1850Защелки из нержавеющей стали, с откидной ручкой |
назад |
|
|
ОписаниеМатериал:Нержавеющая сталь 1.4401. Исполнение: шлифованная и полированная или матовая электрополированная.Указание:Эти защелки разработаны с утопленной ручкой для установки заподлицо в дверях, клапанах и кожухах.
Доступно в двух размерах для дверных полотен различной толщины. Дополнительная фиксация путем запирания. Закрытие равнозначное, каждый замок можно открыть одним и тем же ключом.
Предварительно натянутая ручка препятствует дребезжанию.
Макс. крутящий момент для затягивания винтов: 2,4 Нм.
Форма A: запираемая
Форма B: не запираемаяПриведение в действие:При вытягивании ручки замок приводится в открытое положение, дверь можно открыть. Блокировка обеспечивается при автоматическом нажатии двери. Замок управляется также с обратной стороны.Применение:- автомобильная промышленность
- машиностроение
- строительство лодок и судостроение
- авиационная и космическая техника
- мобильные дома и караванинг
- медицинское оборудованиеМонтаж:1. Вырез монтажного отверстия в соответствии со схемой.
2. Установка монтажного уголка.
3. Крепление монтажных частей с обратной стороны.Объем поставкиМонтажное крепление, а также соответствующие винты (M4) и монтажный уголок входят в объем поставки.
Запираемые защелки поставляются соответственно с 2 ключами.

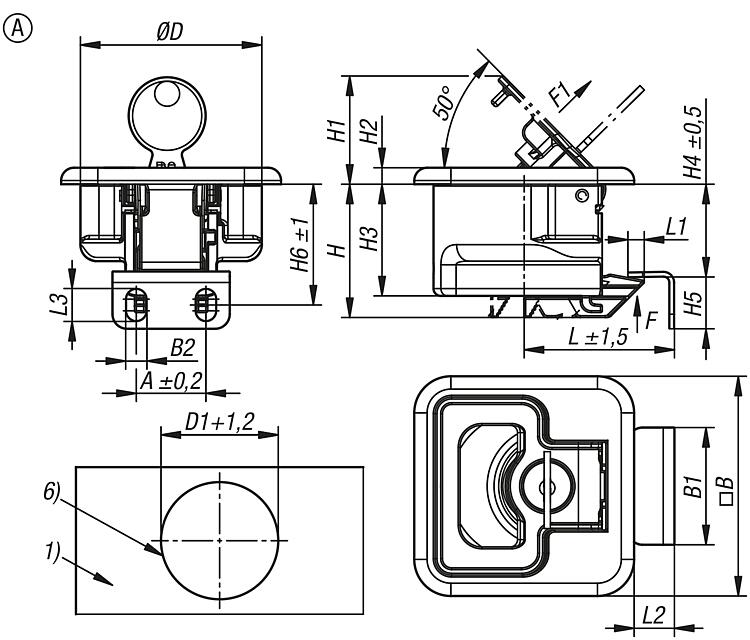

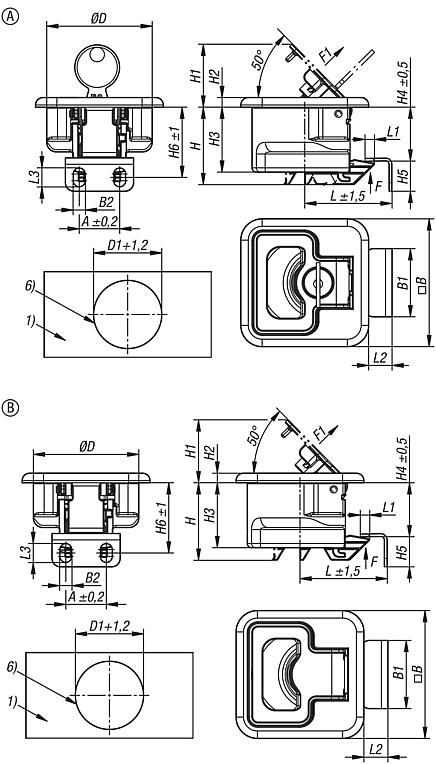

Болты (M5) для монтажного уголка не входят в объем поставки. Указание на чертеже:1) Дверное полотно
2) Рама
3) Ручка
4) Монтажный уголок
5) Высота монтажного крепления (см. таблицу H7)
6) Монтажное отверстие СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|
Защелки из нержавеющей стали, с откидной ручкой, форма А |
подробнее |
| Номер заказа | Форма | Тип формы | Поверхность
корпуса | A
| B | B1 | B2 | D | D1 | D2 | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | CAD | Принадл. | Цена | Заказать |
|---|
| K1850.1102356044 | A | запираемый | полированный | 19 | 60 | 32 | 5,4 | 49,5 | 50 | 4,5 | 35,9 | 31,1 | 4,5 | 30,5 | 25,5 | 14 | 33 | 23 |  | | по запросу | | | K1850.1112356044 | A | запираемый | полированный | 19 | 60 | 32 | 5,4 | 49,5 | 50 | 4,5 | 35,9 | 31,1 | 4,5 | 30,5 | 25,5 | 14 | 33 | 12,5 | | | по запросу | | | K1850.1102356055 | A | запираемый | с матовой пескоструйной обработкой | 19 | 60 | 32 | 5,4 | 49,5 | 50 | 4,5 | 35,9 | 31,1 | 4,5 | 30,5 | 25,5 | 14 | 33 | 23 | | | по запросу | | | K1850.1112356055 | A | запираемый | с матовой пескоструйной обработкой | 19 | 60 | 32 | 5,4 | 49,5 | 50 | 4,5 | 35,9 | 31,1 | 4,5 | 30,5 | 25,5 | 14 | 33 | 12,5 | | | по запросу | |
| Номер заказа | L
| L1 | L2 | L3 | F=усилие удержания (Н) | Тяговое
усилие
F1 Н | Диапазон
температур
°C | S= толщина полотна
двери в мм | Болты | CAD | Принадл. | Цена | Заказать |
|---|
| K1850.1102356044 | 41 | 5,6 | 11 | 8,6 | 850 | 100 | -18 до 60 | 2-12 | M4x6 | | | по запросу | | | K1850.1112356044 | 41 | 5,6 | 11 | 8,6 | 850 | 100 | -18 до 60 | 12-22 | M4x20 | | | по запросу | | | K1850.1102356055 | 41 | 5,6 | 11 | 8,6 | 850 | 100 | -18 до 60 | 2-12 | M4x6 | | | по запросу | | | K1850.1112356055 | 41 | 5,6 | 11 | 8,6 | 850 | 100 | -18 до 60 | 12-22 | M4x20 | | | по запросу | |
|
Защелки из нержавеющей стали, с откидной ручкой, форма B |
подробнее |
| Номер заказа | Форма | Тип формы | Поверхность
корпуса | A
| B | B1 | B2 | D | D1 | D2 | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | CAD | Принадл. | Цена | Заказать |
|---|
| K1850.1002356044 | B | не запираемый | полированный | 19 | 60 | 32 | 5,4 | 49,5 | 50 | 4,5 | 35,9 | 31,1 | 4,5 | 30,5 | 25,5 | 14 | 33 | 23 | | | по запросу | | | K1850.1012356044 | B | не запираемый | полированный | 19 | 60 | 32 | 5,4 | 49,5 | 50 | 4,5 | 35,9 | 31,1 | 4,5 | 30,5 | 25,5 | 14 | 33 | 12,5 | | | по запросу | | | K1850.1002356055 | B | не запираемый | с матовой пескоструйной обработкой | 19 | 60 | 32 | 5,4 | 49,5 | 50 | 4,5 | 35,9 | 31,1 | 4,5 | 30,5 | 25,5 | 14 | 33 | 23 | | | по запросу | | | K1850.1012356055 | B | не запираемый | с матовой пескоструйной обработкой | 19 | 60 | 32 | 5,4 | 49,5 | 50 | 4,5 | 35,9 | 31,1 | 4,5 | 30,5 | 25,5 | 14 | 33 | 12,5 | | | по запросу | |
| Номер заказа | L
| L1 | L2 | L3 | F=усилие удержания (Н) | Тяговое
усилие
F1 Н | Диапазон
температур
°C | S= толщина полотна
двери в мм | Болты | CAD | Принадл. | Цена | Заказать |
|---|
| K1850.1002356044 | 41 | 5,6 | 11 | 8,6 | 850 | 100 | -18 до 60 | 2-12 | M4x6 | | | по запросу | | | K1850.1012356044 | 41 | 5,6 | 11 | 8,6 | 850 | 100 | -18 до 60 | 12-22 | M4x20 | | | по запросу | | | K1850.1002356055 | 41 | 5,6 | 11 | 8,6 | 850 | 100 | -18 до 60 | 2-12 | M4x6 | | | по запросу | | | K1850.1012356055 | 41 | 5,6 | 11 | 8,6 | 850 | 100 | -18 до 60 | 12-22 | M4x20 | | | по запросу | |
|
