Description de l'article/illustrations du produit

DescriptionMatière :Embase en thermoplastique renforcé de fibre de verre.
Plaque antidérapante en caoutchouc.Finition :noir.Nota :Nos pieds articulés se composent d’une embase et d’une broche ou d’une rotule. Chaque type d'embase s’assemble avec chaque type de broche ou avec chaque type de rotule de la gamme. La plaque antidérapante absorbe les vibrations et immobilise le pied articulé.
Broches assorties : voir K0421.

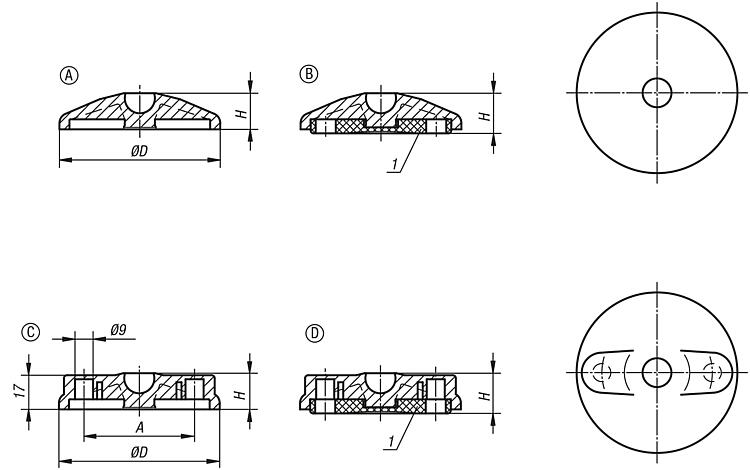

Rotules taraudées adaptées : voir K0422.Indication de dessin :

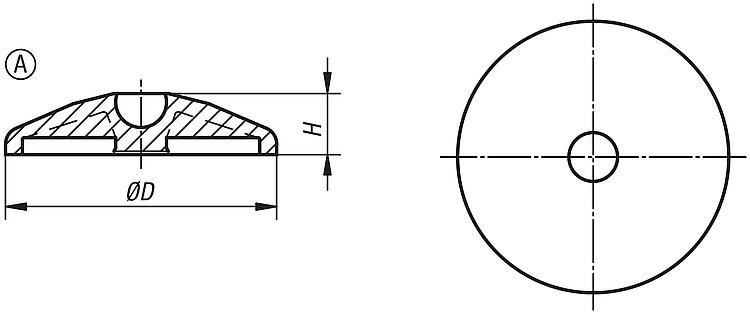

Forme A sans trou de fixation sans plaque antidérapante
Forme B sans trou de fixation avec plaque antidérapante

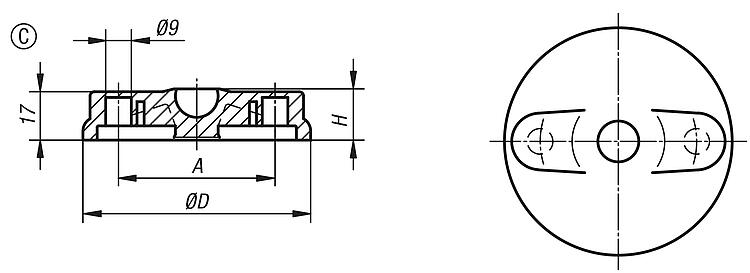

Forme C avec trou de fixation (obturé) sans plaque antidérapante

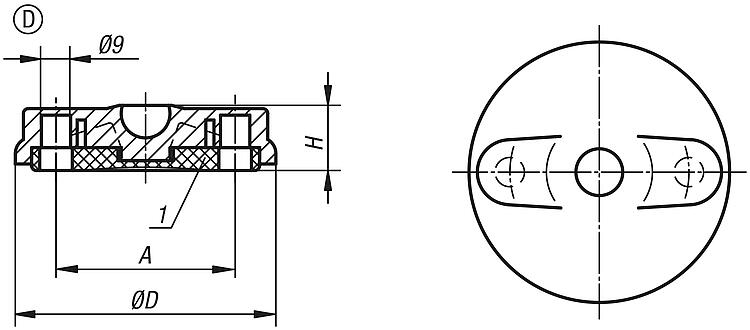

Forme D avec trou de fixation (obturé) avec plaque antidérapante

1) à partir d'une embase Ø 80

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0415 Embase plastique pour pied articulé

207 kB

Informations techniques concernant le pied articulé

142 kB

Dessins (aperçu complet)

Embase plastique pour pied articulé, Forme A

plus d'infos

Dessins

Embase plastique pour pied articulé, Forme A

Sélection/filtre d'articles

Référence	Forme	Taille	D	H	Charge max. en kN	Prix
K0415.1030	A	30	29	18	5	Sur demande
K0415.1040	A	40	39	18	9	Sur demande
K0415.1045	A	45	44	18	9	Sur demande
K0415.1050	A	50	49	18	9	Sur demande
K0415.1060	A	60	59	18	9	Sur demande
K0415.1080	A	80	79	18	9	Sur demande
K0415.1100	A	100	99	18	9	Sur demande

Embase plastique pour pied articulé, Forme B

plus d'infos

Dessins

Embase plastique pour pied articulé, Forme B

Sélection/filtre d'articles

Référence	Forme	Taille	D	H	Charge max. en kN	Prix
K0415.2030	B	30	29	20	5	Sur demande
K0415.2040	B	40	39	20	9	Sur demande
K0415.2045	B	45	44	20	9	Sur demande
K0415.2050	B	50	49	20	9	Sur demande
K0415.2060	B	60	59	20	9	Sur demande
K0415.2080	B	80	79	20	9	Sur demande
K0415.2100	B	100	99	20	9	Sur demande
