K0416

Embase pour pied articulé en zinc injecté haute pression ou Inox

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Pieds réglables
    - Embase pour pied articulé en zinc injecté haute pression ou Inox

Description de l'article/illustrations du produit

DescriptionMatière :

Embase : zinc injecté haute pression ou Inox 1.4305.
Plaque antidérapante : caoutchouc.

Finition :Zinc injecté haute pression : laqué poudre noire.
Inox : naturel.Nota :Nos pieds articulés se composent d’une embase et d’une broche ou d’une rotule. Chaque type d'embase s’assemble avec chaque type de broche ou avec chaque type de rotule de la gamme. La plaque antidérapante absorbe les vibrations et immobilise le pied articulé.
Broches assorties : voir K0421.
Rotules taraudées adaptées : voir K0422.Indication de dessin :

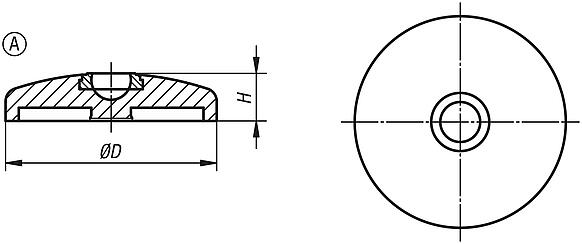

Forme A sans trou de fixation sans plaque antidérapante
Forme B sans trou de fixation avec plaque antidérapante
Forme C avec trou de fixation (perforé) sans plaque antidérapante

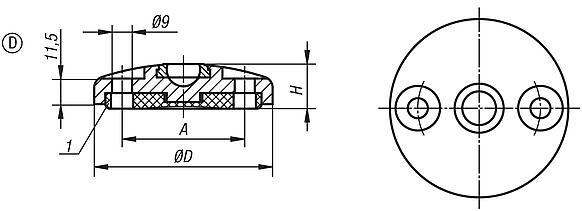

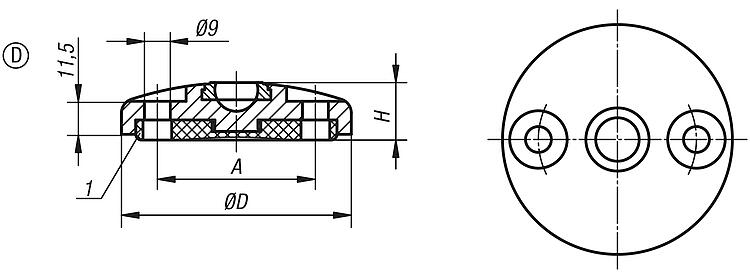

Forme D avec trou de fixation (perforé) avec plaque antidérapante

1) à partir d'une embase Ø 80

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0416 Embase pour pied articuléen zinc injecté haute pression ou Inox

200 kB

Informations techniques concernant le pied articulé

142 kB

Dessins (aperçu complet)

Embase pour pied articulé, Forme A

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	Matière du corps de base	D	A	H	Charge max. en kN	Prix
K0416.10301	A	zinc	30	-	18	20	Sur demande
K0416.10401	A	zinc	40	-	18	30	Sur demande
K0416.10451	A	zinc	45	-	18	30	Sur demande
K0416.10501	A	zinc	50	-	18	30	Sur demande
K0416.10601	A	zinc	60	-	18	30	Sur demande
K0416.10801	A	zinc	80	-	18	30	Sur demande
K0416.11001	A	zinc	100	-	18	35	Sur demande
K0416.11201	A	zinc	120	-	18	35	Sur demande
K0416.10302	A	acier inoxydable	30	-	18	20	Sur demande
K0416.10402	A	acier inoxydable	40	-	18	30	Sur demande
K0416.10452	A	acier inoxydable	45	-	18	30	Sur demande
K0416.10502	A	acier inoxydable	50	-	18	35	Sur demande
K0416.10602	A	acier inoxydable	60	-	18	35	Sur demande
K0416.10802	A	acier inoxydable	80	-	18	35	Sur demande
K0416.11002	A	acier inoxydable	100	-	18	40	Sur demande
K0416.11202	A	acier inoxydable	120	-	18	40	Sur demande

Embase pour pied articulé, Forme B

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	Matière du corps de base	D	A	H	Charge max. en kN	Prix
K0416.20401	B	zinc	40	-	20	30	Sur demande
K0416.20601	B	zinc	60	-	20	30	Sur demande
K0416.20802	B	acier inoxydable	80	-	20	35	Sur demande
K0416.20302	B	acier inoxydable	30	-	20	20	Sur demande
K0416.20451	B	zinc	45	-	20	30	Sur demande
K0416.20502	B	acier inoxydable	50	-	20	35	Sur demande
K0416.21202	B	acier inoxydable	120	-	20	40	Sur demande
K0416.21201	B	zinc	120	-	20	35	Sur demande
K0416.20301	B	zinc	30	-	20	20	Sur demande
K0416.20801	B	zinc	80	-	20	30	Sur demande
K0416.20452	B	acier inoxydable	45	-	20	30	Sur demande
K0416.21002	B	acier inoxydable	100	-	20	40	Sur demande
K0416.20501	B	zinc	50	-	20	30	Sur demande
K0416.20602	B	acier inoxydable	60	-	20	35	Sur demande
K0416.21001	B	zinc	100	-	20	35	Sur demande
K0416.20402	B	acier inoxydable	40	-	20	30	Sur demande

Embase pour pied articulé, Forme C

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	Matière du corps de base	D	A	H	Charge max. en kN	Prix
K0416.30801	C	zinc	80	55	18	30	Sur demande
K0416.31001	C	zinc	100	74	18	35	Sur demande
K0416.31201	C	zinc	120	94	18	35	Sur demande
K0416.30802	C	acier inoxydable	80	55	18	35	Sur demande
K0416.31002	C	acier inoxydable	100	74	18	40	Sur demande
K0416.31202	C	acier inoxydable	120	94	18	40	Sur demande

Embase pour pieds articulés, Forme D

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	Matière du corps de base	D	A	H	Charge max. en kN	Prix
K0416.40801	D	zinc	80	55	20	30	Sur demande
K0416.41001	D	zinc	100	74	20	35	Sur demande
K0416.41201	D	zinc	120	94	20	35	Sur demande
K0416.40802	D	acier inoxydable	80	55	20	35	Sur demande
K0416.41002	D	acier inoxydable	100	74	20	40	Sur demande
K0416.41202	D	acier inoxydable	120	94	20	40	Sur demande
