K0049Cierres acodados de acero o acero inoxidable con estribo de... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Acero o acero inoxidable 1.4301. Versión:Cincado y cromado en azul.
Acero inoxidable con acabado natural.Indicación:Los cierres acodados ajustables sirven como sistema de cierre seguro para aplicaciones industriales. Gracias al rebasamiento del punto muerto, se mantienen libres de vibraciones. Por lo demás, se caracterizan por ser una versión muy estable y por su baja altura de montaje.
Una vez que el gancho de sujeción se ha enganchado en la placa de retención, las piezas que se vayan a conectar se pueden apretar tensando la empuñadura hasta 6 mm. Para compensar tolerancias o generar suficiente tensión, el gancho de sujeción se puede regular con un husillo (M6).
Los cierres acodados se pueden atornillar o remachar.
Pedir la placa de retención por separado.

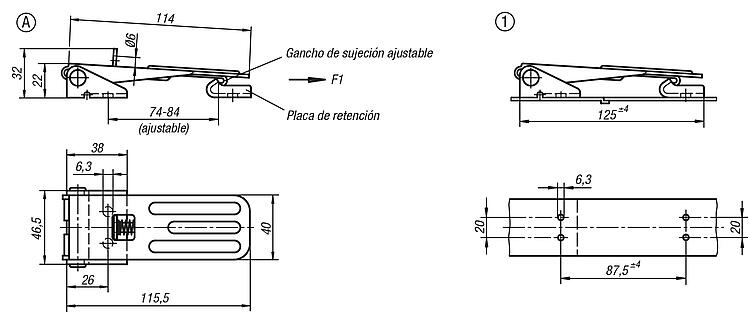

La fuerza de retención F1 se refiere al cierre acodado, no a la placa de retención.Accesorios:Placa de retención K0048.Indicación sobre el dibujo:Forma A estándar
Forma B con seguro
Forma C con ojal para candado
1) Configuración de agujeros para montaje con placa de retención DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Cierres acodados de acero o acero inoxidable con estribo de chapa hasta 4000N, ajustables, perforaciones atornilladas ocultas, versión larga, forma A, estándar |
Más información |
Selección/filtro de artículos |
|
| Referencia | Material
del cuerpo
de base | Forma | Fuerza de
retención
F1 N | CAD | Acc. | Precio | Pedir |
|---|
| K0049.1631161 | acero | A | 4000 |  | | A petición | | | K0049.1631162 | acero inoxidable | A | 4000 | | | A petición | |
|
Cierres acodados de acero o acero inoxidable con estribo de chapa hasta 4000N, ajustables, perforaciones atornilladas ocultas, versión larga, forma B, con seguro |
Más información |
Selección/filtro de artículos |
|
| Referencia | Material
del cuerpo
de base | Forma | Fuerza de
retención
F1 N | CAD | Acc. | Precio | Pedir |
|---|
| K0049.2631161 | acero | B | 4000 | | | A petición | | | K0049.2631162 | acero inoxidable | B | 4000 | | | A petición | |
|
Cierres acodados de acero o acero inoxidable con estribo de chapa hasta 4000N, ajustables, perforaciones atornilladas ocultas, versión larga, forma C, con ojal para cerrojo |
Más información |
Selección/filtro de artículos |
|
| Referencia | Material
del cuerpo
de base | Forma | Fuerza de
retención
F1 N | CAD | Acc. | Precio | Pedir |
|---|
| K0049.3631161 | acero | C | 4000 | | | A petición | | | K0049.3631162 | acero inoxidable | C | 4000 | | | A petición | |
|
