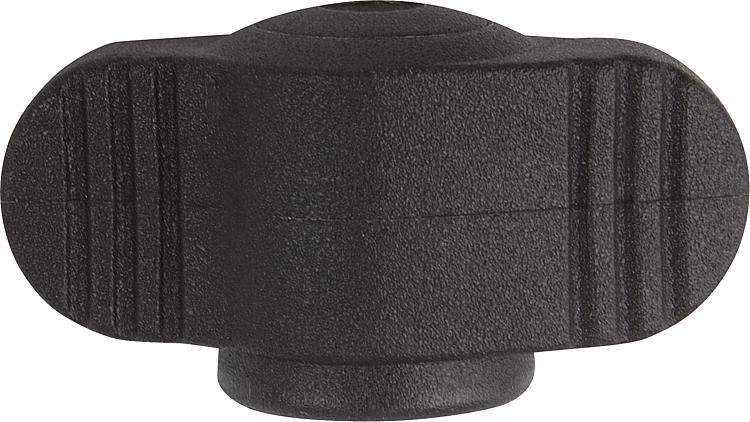

Description de l'article/illustrations du produit

DescriptionMatière :

Thermoplastique.
Douille en laiton, acier 5.8 ou inox 1.4305.

Finition :Poignée gris foncé.Acier zingué passivé bleu
Inox naturel.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0274_IG Poignées papillons « Miniwing » avec taraudage

228 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	Matière des composants	A	B	D	D2	H	H1	H2	T	Prix
K0274.004	K	laiton	28	13	M4	12	15	13,3	2,3	6	Sur demande
K0274.005	K	laiton	28	13	M5	12	15	13,3	2,3	8	Sur demande
K0274.006	K	laiton	28	13	M6	12	15	13,3	2,3	8	Sur demande
K0274.806	K	acier	40	16	M6	14,6	21	19	4	12	Sur demande
K0274.808	K	acier	40	16	M8	14,6	21	19	4	12	Sur demande
K0274.0004	K	acier inoxydable	28	13	M4	12	15	13,3	2,3	6	Sur demande
K0274.0005	K	acier inoxydable	28	13	M5	12	15	13,3	2,3	8	Sur demande
K0274.0006	K	acier inoxydable	28	13	M6	12	15	13,3	2,3	8	Sur demande
K0274.0806	K	acier inoxydable	40	16	M6	14,6	21	19	4	12	Sur demande
K0274.0808	K	acier inoxydable	40	16	M8	14,6	21	19	4	12	Sur demande
