Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Thermoplastique renforcé de fibre de verre.
Douille taraudée laiton.
Tige filetée acier.Finition :Poignée noire.
Tige filetée zinguée.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1093 Poignées quatre étoiles

168 kB

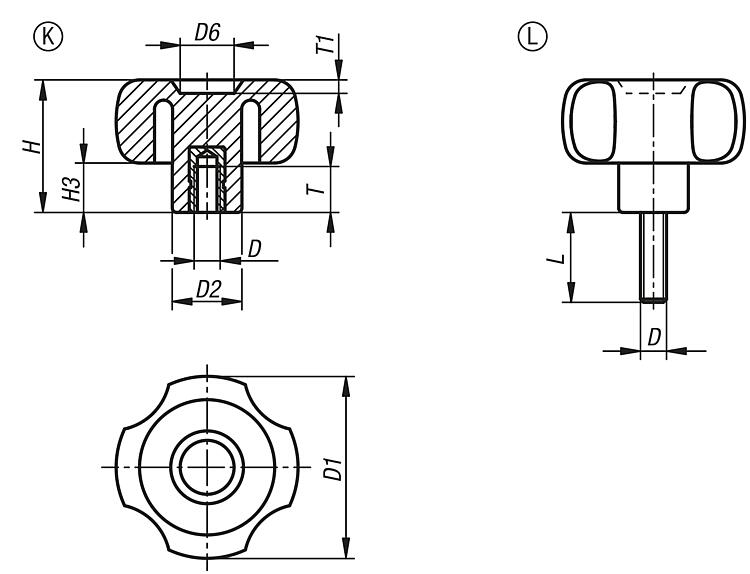

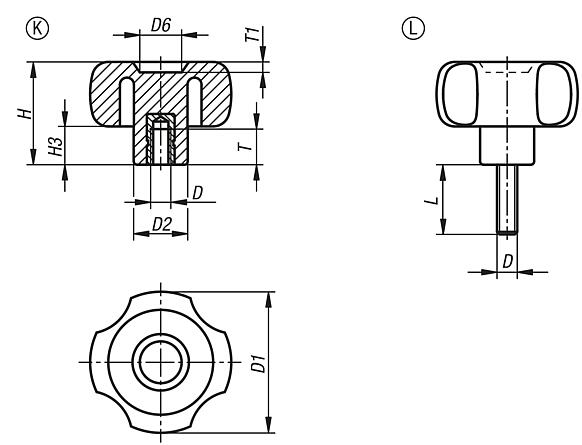

Dessins (aperçu complet)

Poignée quatre étoiles avec taraudage

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	D	D1	D2	D6	H	H3	T	P1	Prix
K1093.23006	K	M6	30	15	12	23	9,5	10	2	Sur demande
K1093.24006	K	M6	40,5	15,5	12	29,5	11	10	3	Sur demande
K1093.24008	K	M8	40,5	15	12	27,5	11	14	3	Sur demande
K1093.25208	K	M8	50	20,5	14,5	32,5	11	14	2,5	Sur demande
K1093.25210	K	M10	50	20,5	14,5	32,5	11	13	2,5	Sur demande
K1093.26010	K	M10	59	23	24	40	15	14	4	Sur demande
K1093.26012	K	M12	59	23	24	40	15	18	4	Sur demande

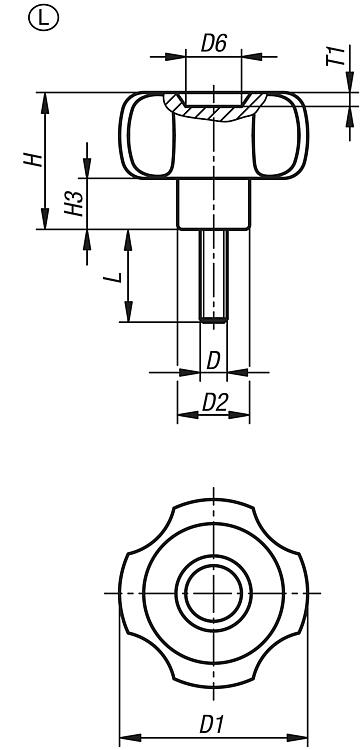

Poignée quatre étoiles avec filetage

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	D	D1	D2	D6	H	H3	P1	L	Prix
K1093.43006X16	L	M6	30	15	12	23	9,5	2	16	Sur demande
K1093.43006X20	L	M6	30	15	12	23	9,5	2	20	Sur demande
K1093.43006X30	L	M6	30	15	12	23	9,5	2	30	Sur demande
K1093.43006X40	L	M6	30	15	12	23	9,5	2	40	Sur demande
K1093.43006X50	L	M6	30	15	12	23	9,5	2	50	Sur demande
K1093.44006X16	L	M6	40,5	15,5	12	29,5	11	3	16	Sur demande
K1093.44006X20	L	M6	40,5	15,5	12	29,5	11	3	20	Sur demande
K1093.44008X20	L	M8	40,5	15	12	29,5	11	3	20	Sur demande
K1093.44008X30	L	M8	40,5	15	12	29,5	11	3	30	Sur demande
K1093.44008X40	L	M8	40,5	15	12	29,5	11	3	40	Sur demande
K1093.45208X16	L	M8	50	20,5	14,5	32,5	11	2,5	16	Sur demande
K1093.45208X20	L	M8	50	20,5	14,5	32,5	11	2,5	20	Sur demande
K1093.45208X30	L	M8	50	20,5	14,5	32,5	11	2,5	30	Sur demande
K1093.45208X40	L	M8	50	20,5	14,5	32,5	11	2,5	40	Sur demande
K1093.45208X50	L	M8	50	20,5	14,5	32,5	11	2,5	50	Sur demande
K1093.46010X20	L	M10	59	23	24	40	15	4	20	Sur demande
K1093.46010X30	L	M10	59	23	24	40	15	4	30	Sur demande
K1093.46010X40	L	M10	59	23	24	40	15	4	40	Sur demande
K1093.46010X50	L	M10	59	23	24	40	15	4	50	Sur demande
K1093.46012X50	L	M12	59	23	24	40	15	4	50	Sur demande
K1093.48010X30	L	M10	79	30	21	41	17	3	30	Sur demande
K1093.48010X50	L	M10	79	30	21	41	17	3	50	Sur demande
K1093.48012X50	L	M12	79	30	21	41	17	3	50	Sur demande
