Écrou croisillon similaire à DIN 6335, composants métalliques...

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Poignées, boutons
    - Écrou croisillon similaire à DIN 6335, composants métalliques en Inox

Description de l'article/illustrations du produit

DescriptionMatière :

Plastique thermodurcissable PF 31, noir.
Pièces métalliques en inox 1.4301.

Finition :Brillant, noir.Indication de dessin :

Forme K : douille taraudée
Forme L : avec filetage

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1017 Écrous croisillon similaires à DIN 6335, composants métalliques en inox

294 kB

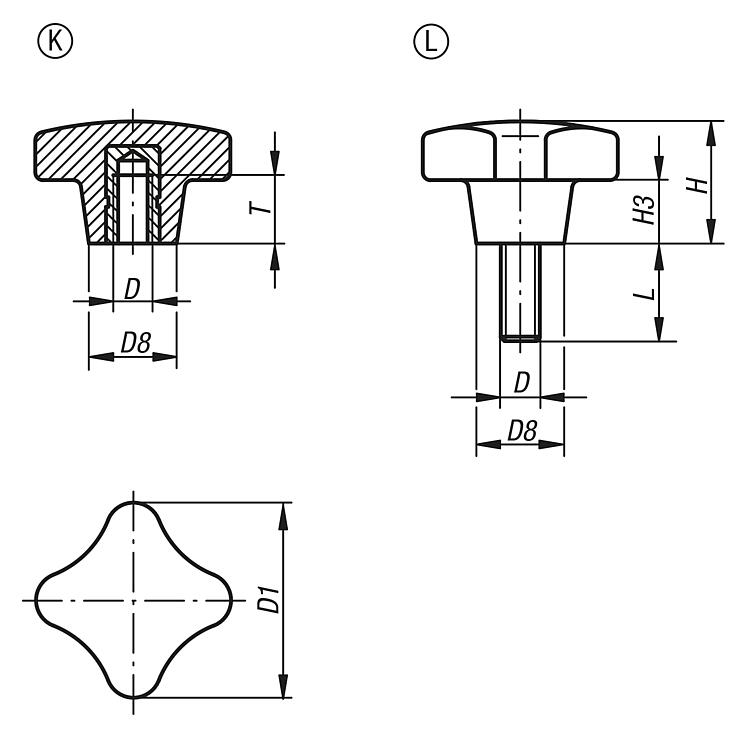

Dessins (aperçu complet)

Écrou croisillon, composants métalliques en Inox, forme K avec insert taraudé

plus d'infos

Dessins

Écrou croisillon, composants métalliques en Inox, forme K avec insert taraudé

Sélection/filtre d'articles

Référence	Forme	Matière des composants	D	D1	D8	H	H3	T	Prix
K1017.22505	K	acier inoxydable	M5	25	12	16	8	9,5	Sur demande
K1017.23206	K	acier inoxydable	M6	32	14	20	10	12	Sur demande
K1017.24008	K	acier inoxydable	M8	40	18	25	13	14	Sur demande
K1017.25010	K	acier inoxydable	M10	50	22	32	20	18	Sur demande
K1017.26312	K	acier inoxydable	M12	63	26	40	25	22	Sur demande

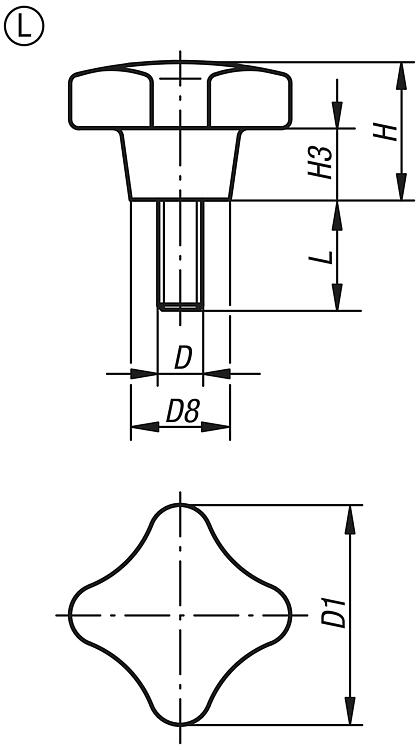

Écrou croisillon, composants métalliques en Inox, forme L avec filetage

plus d'infos

Dessins

Écrou croisillon, composants métalliques en Inox, forme L avec filetage

Sélection/filtre d'articles

Référence	Forme	Matière des composants	D	D1	D8	H	H3	L	Prix
K1017.52505X15	L	acier inoxydable	M5	25	12	16	8	15	Sur demande
K1017.52505X20	L	acier inoxydable	M5	25	12	16	8	20	Sur demande
K1017.53206X15	L	acier inoxydable	M6	32	14	20	10	15	Sur demande
K1017.53206X20	L	acier inoxydable	M6	32	14	20	10	20	Sur demande
K1017.53206X25	L	acier inoxydable	M6	32	14	20	10	25	Sur demande
K1017.53206X30	L	acier inoxydable	M6	32	14	20	10	30	Sur demande
K1017.53206X40	L	acier inoxydable	M6	32	14	20	10	40	Sur demande
K1017.53206X50	L	acier inoxydable	M6	32	14	20	10	50	Sur demande
K1017.54008X20	L	acier inoxydable	M8	40	18	25	13	20	Sur demande
K1017.54008X25	L	acier inoxydable	M8	40	18	25	13	25	Sur demande
K1017.54008X30	L	acier inoxydable	M8	40	18	25	13	30	Sur demande
K1017.54008X40	L	acier inoxydable	M8	40	18	25	13	40	Sur demande
K1017.54008X50	L	acier inoxydable	M8	40	18	25	13	50	Sur demande
