Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionDescription du produit :Le bouton étoile en plastique thermodurcissable se caractérise par un contour de poignée fermé. La surface de contact de la douille en acier saillante est perpendiculaire à l'axe de filetage et permet un raccord vissé stable. Matière :

Plastique thermodurcissable PF 31.
Inserts classe de résistance 5.8 ou Inox 1.4305.

Finition :Plastique thermodurcissable noir, poli brillant.
Pièces en acier zingué passivé bleu ou acier inoxydable.Avantages :Surface de contact résistante à l'usure
Contour de poignée ferméSur demande :Forme H : insert avec trou borgne lisseIndication de dessin :

Forme K : douille taraudée
Forme L : avec filetage

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1514 Boutons étoiles en plastique avec insert acier saillant

184 kB

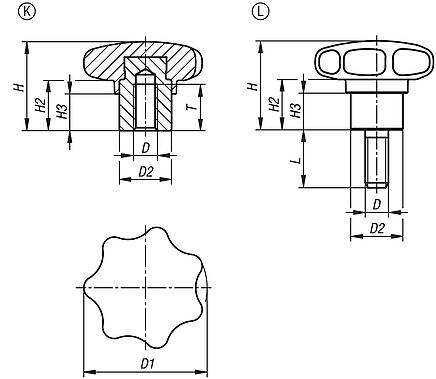

Dessins (aperçu complet)

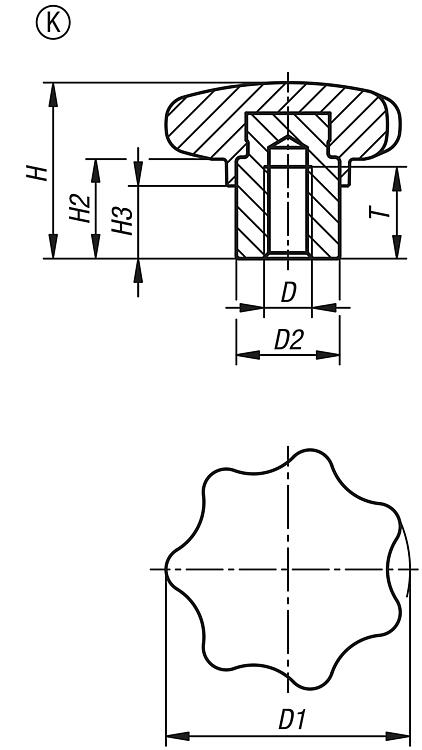

Boutons étoiles en plastique avec insert acier saillant, forme K, douille taraudée

plus d'infos

Dessins

Boutons étoiles en plastique avec insert acier saillant, forme K, douille taraudée

Sélection/filtre d'articles

Référence	Matière des composants	Forme	D	D1	D2	H	H2	H3	T	Prix
K1514.23206	acier	K	M6	32	13,5	23	13	9,5	12	Sur demande
K1514.24006	acier	K	M6	40	13,5	25	13	10	12	Sur demande
K1514.24008	acier	K	M8	40	13,5	25	13	10	12	Sur demande
K1514.25008	acier	K	M8	50	19	32	17	12	17	Sur demande
K1514.25010	acier	K	M10	50	19	32	17	12	17	Sur demande
K1514.26310	acier	K	M10	63	19	40	20	15	17	Sur demande
K1514.26312	acier	K	M12	63	19	40	20	15	17	Sur demande
K1514.33206	acier inoxydable	K	M6	32	13,5	23	13	9,5	12	Sur demande
K1514.34006	acier inoxydable	K	M6	40	13,5	25	13	10	12	Sur demande
K1514.34008	acier inoxydable	K	M8	40	13,5	25	13	10	12	Sur demande
K1514.35008	acier inoxydable	K	M8	50	19	32	17	12	17	Sur demande
K1514.35010	acier inoxydable	K	M10	50	19	32	17	12	17	Sur demande
K1514.36310	acier inoxydable	K	M10	63	19	40	20	15	17	Sur demande
K1514.36312	acier inoxydable	K	M12	63	19	40	20	15	17	Sur demande

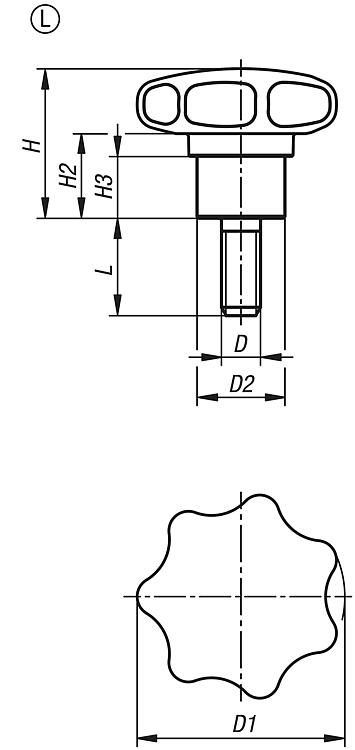

Boutons étoiles en plastique avec insert acier saillant, forme L, filetage

plus d'infos

Dessins

Boutons étoiles en plastique avec insert acier saillant, forme L, filetage

Sélection/filtre d'articles

Référence	Matière des composants	Forme	D	D1	D2	H	H2	H3	L	Prix
K1514.43206X10	acier	L	M6	32	13,5	23	13	9,5	10	Sur demande
K1514.43206X15	acier	L	M6	32	13,5	23	13	9,5	15	Sur demande
K1514.43206X20	acier	L	M6	32	13,5	23	13	9,5	20	Sur demande
K1514.43206X25	acier	L	M6	32	13,5	23	13	9,5	25	Sur demande
K1514.43206X30	acier	L	M6	32	13,5	23	13	9,5	30	Sur demande
K1514.44008X15	acier	L	M8	40	13,5	25	13	10	15	Sur demande
K1514.44008X20	acier	L	M8	40	13,5	25	13	10	20	Sur demande
K1514.44008X25	acier	L	M8	40	13,5	25	13	10	25	Sur demande
K1514.44008X30	acier	L	M8	40	13,5	25	13	10	30	Sur demande
K1514.44008X40	acier	L	M8	40	13,5	25	13	10	40	Sur demande
K1514.44008X50	acier	L	M8	40	13,5	25	13	10	50	Sur demande
K1514.45010X20	acier	L	M10	50	19	32	17	12	20	Sur demande
K1514.45010X25	acier	L	M10	50	19	32	17	12	25	Sur demande
K1514.45010X30	acier	L	M10	50	19	32	17	12	30	Sur demande
K1514.45010X40	acier	L	M10	50	19	32	17	12	40	Sur demande
K1514.45010X50	acier	L	M10	50	19	32	17	12	50	Sur demande
K1514.45010X60	acier	L	M10	50	19	32	17	12	60	Sur demande
K1514.46312X20	acier	L	M12	63	19	40	20	15	20	Sur demande
K1514.46312X25	acier	L	M12	63	19	40	20	15	25	Sur demande
K1514.46312X30	acier	L	M12	63	19	40	20	15	30	Sur demande
K1514.46312X40	acier	L	M12	63	19	40	20	15	40	Sur demande
K1514.46312X50	acier	L	M12	63	19	40	20	15	50	Sur demande
K1514.46312X60	acier	L	M12	63	19	40	20	15	60	Sur demande
K1514.53206X10	acier inoxydable	L	M6	32	13,5	23	13	9,5	10	Sur demande
K1514.53206X15	acier inoxydable	L	M6	32	13,5	23	13	9,5	15	Sur demande
K1514.53206X20	acier inoxydable	L	M6	32	13,5	23	13	9,5	20	Sur demande
K1514.53206X25	acier inoxydable	L	M6	32	13,5	23	13	9,5	25	Sur demande
K1514.53206X30	acier inoxydable	L	M6	32	13,5	23	13	9,5	30	Sur demande
K1514.54008X15	acier inoxydable	L	M8	40	13,5	25	13	10	15	Sur demande
K1514.54008X20	acier inoxydable	L	M8	40	13,5	25	13	10	20	Sur demande
K1514.54008X25	acier inoxydable	L	M8	40	13,5	25	13	10	25	Sur demande
K1514.54008X30	acier inoxydable	L	M8	40	13,5	25	13	10	30	Sur demande
K1514.54008X40	acier inoxydable	L	M8	40	13,5	25	13	10	40	Sur demande
K1514.54008X50	acier inoxydable	L	M8	40	13,5	25	13	10	50	Sur demande
K1514.55010X20	acier inoxydable	L	M10	50	19	32	17	12	20	Sur demande
K1514.55010X25	acier inoxydable	L	M10	50	19	32	17	12	25	Sur demande
K1514.55010X30	acier inoxydable	L	M10	50	19	32	17	12	30	Sur demande
K1514.55010X40	acier inoxydable	L	M10	50	19	32	17	12	40	Sur demande
K1514.55010X50	acier inoxydable	L	M10	50	19	32	17	12	50	Sur demande
K1514.55010X60	acier inoxydable	L	M10	50	19	32	17	12	60	Sur demande
K1514.56312X20	acier inoxydable	L	M12	63	19	40	20	15	20	Sur demande
K1514.56312X25	acier inoxydable	L	M12	63	19	40	20	15	25	Sur demande
K1514.56312X30	acier inoxydable	L	M12	63	19	40	20	15	30	Sur demande
K1514.56312X40	acier inoxydable	L	M12	63	19	40	20	15	40	Sur demande
K1514.56312X50	acier inoxydable	L	M12	63	19	40	20	15	50	Sur demande
K1514.56312X60	acier inoxydable	L	M12	63	19	40	20	15	60	Sur demande
