    - Mini sauterelle à bielle en acier ou en inox avec console
      - Mini sauterelle à bielle en acier ou en inox avec console, forme A

Description de l'article/illustrations du produit

DescriptionMatière :Acier ou Inox.Finition :Acier zingué.
Inox naturel.
Poignée plastique résistante à l'huile.Nota :Les sauterelles se bloquent lorsque la poignée est en position fermée et ouverte.
Elles peuvent donc être utilisées en pression ou en traction.

La broche de pression du modèle K1545.00500 est en nylon.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1545_A Mini sauterelle à bielle en acier ou en inox avec console, forme A

166 kB

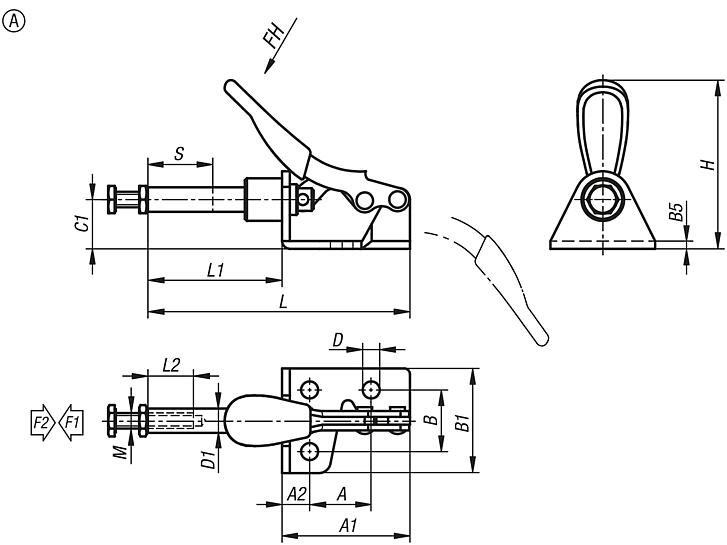

Dessins

Sélection/filtre d'articles

Référence	Forme	Matière du corps de base	A	A1	A2	B	B1	B5	C1	D	D1	H	Course S	L	L1	L2	M	Angle d'ouverture de la poignée	Force de retenue F2 N	Force FH N	Force de serrage F1 N	CAO	Acc.	Prix	Commander
K1545.00500	A	acier	15,9	33	7,1	15,9	27	2	12,7	4,4	6,3	43,5	17	67,9	34,9	12	M4x20	190°	500	80	500			Sur demande
K1545.10500	A	acier inoxydable	15,9	33	7,1	15,9	27	2	12,7	4,4	6,3	43,5	17	67,9	34,9	12	M4x20	190°	500	80	500			Sur demande
