K0066

Sauterelle à levier vertical modèle lourd avec broche de...

Produits
- Eléments de manœuvre | Eléments normalisés
  - Sauterelles
    - Sauterelle à levier vertical modèle lourd avec broche de pression fixe

Description de l'article/illustrations du produit

DescriptionMatière :Acier.Finition :Bruni. Broche de pression et écrous phosphatés.
Axes et coussinets de palier cémentés.
Poignée en plastique résistant à l'huile.Nota :Lubrifier régulièrement toutes les articulations.Accessoires :K0099
K0102
K0103

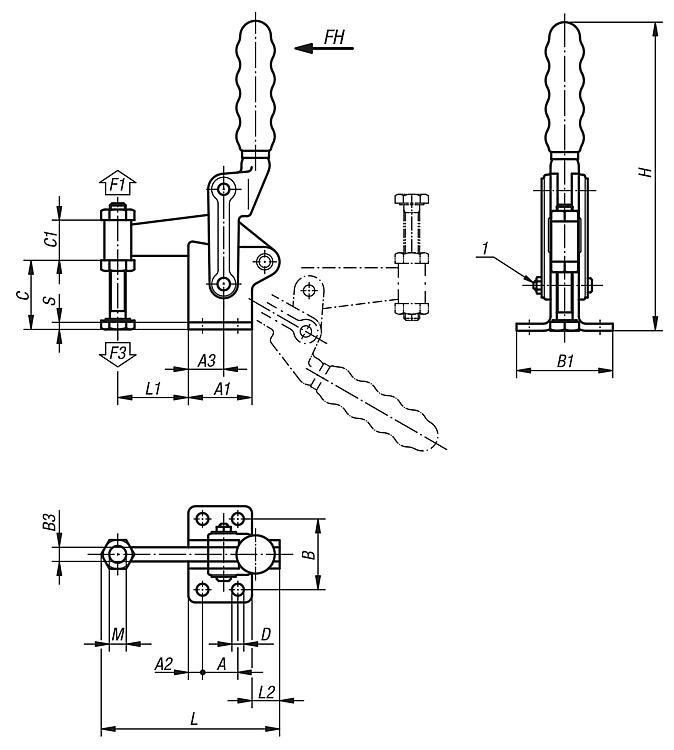

K0106Indication de dessin :

1) Guide du bras de serrage ajustable

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0066 Sauterelle à levier vertical modèle lourd avec broche de pression fixe

168 kB

Informations techniques

2,8 MB

Dessins

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence	Angle d'ouverture du bras de fixation	Angle d'ouverture de la poignée	Force FH N	Force de retenue F1 N	Force de serrage F3 N	Poignée plastique assortie	Prix
K0066.0700	180°	120°	340	6000	1400	K0099.28	Sur demande
K0066.1200	180°	125°	500	8000	1400	K0099.30	Sur demande
K0066.2400	195°	130°	500	15000	1850	K0099.33	Sur demande

Référence	A	A1	A2	A3	B	B1	B3	C	C1	D	H	L	L1	L2	M	S	Prix
K0066.0700	25	45	10	25	50	68	10	45	30	8,3	215	124	50	20	M12x100	5	Sur demande
K0066.1200	30	51	10	25	60	86,5	12	58	30	8,3	250	144	60	23	M12x100	6	Sur demande
K0066.2400	40	64	12	40	75	104	16	70	38	10,3	295	188	75	37	M16x150	8	Sur demande
