Piedini di regolazione in acciaio o acciaio inox forma B

Indietro

Prodotti
- Parti operative | Elementi standard
  - Piedini di regolazione
    - Piedini di appoggio in acciaio o acciaio inox
      - Piedini di regolazione in acciaio o acciaio inox forma B

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Base, stelo in acciaio o acciaio inox.
Supporto in gomma (NBR) 80 Shore.Versione:Base e mandrino filettato in acciaio, zincato.
Base in acciaio inox, lucidato.
Mandrino filettato in acciaio inox, non trattato.
Base di gomma vulcanizzato, nero.

Nota:Piedini di appoggio in acciaio o acciaio inox con stelo filettato articolato e basi di appoggio in gomma. Il massiccio supporto in gomma è collegato saldamente alla superficie in lamiera grazie al processo di vulcanizzazione. Lo strato di gomma ha un‘aderenza eccezionale. Attenua così le vibrazioni sul corpo e ostacola la propagazione di oscillazioni e colpi sul pavimento.

I valori di carico riportati nella tabella si riferiscono a una serie di esperimenti durante i quali un carico statico è stato applicato verticalmente rispetto alla piastra di appoggio al centro dello stelo. Le forze che agiscono radialmente, come nel caso di vibrazioni o altre scosse, influenzano la capacità di carico e non sono prese in considerazione nei valori indicati.

Per i piedini in acciaio inox a partire dalla grandezza di stelo M16, l‘apertura della chiave è a due angoli.

Dado idoneo in dotazione.Su richiesta:

Mandrino filettato in acciaio inox 1.4401.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0739_B Piedini di regolazione in acciaio o acciaio inox forma B

106 kB

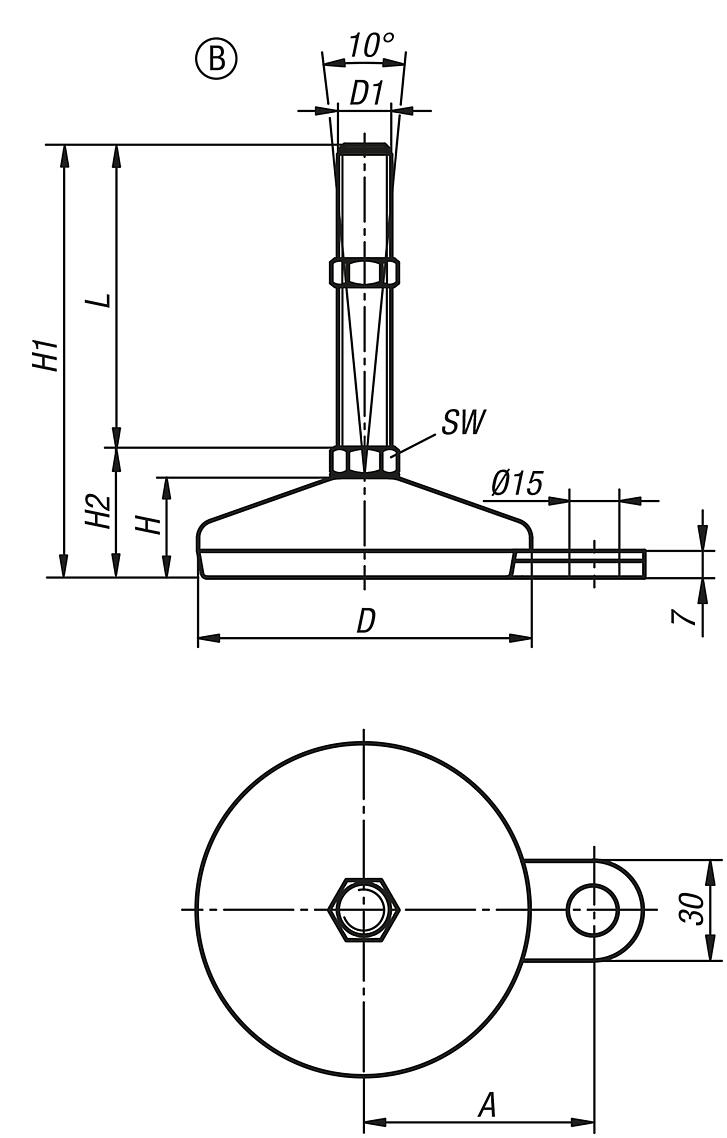

Disegni

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	A	D	D1	H	H1	H2	SW	L	Carico ammissibile max. kN (solo con carico statico)	Prezzo
K0739.2106010X100	B	acciaio	45	60	M10	22	132	32	14	100	7	10,53 €
K0739.2106010X50	B	acciaio	45	60	M10	22	82	32	14	50	7	9,67 €
K0739.2106012X100	B	acciaio	45	60	M12	22	132	32	14	100	7	10,53 €
K0739.2106012X150	B	acciaio	45	60	M12	22	182	32	14	150	7	11,41 €
K0739.2106012X50	B	acciaio	45	60	M12	22	82	32	14	50	7	9,67 €
K0739.2106014X100	B	acciaio	45	60	M14	22	132	32	14	100	7	11,04 €
K0739.2106014X150	B	acciaio	45	60	M14	22	182	32	14	150	7	11,64 €
K0739.2106014X50	B	acciaio	45	60	M14	22	82	32	14	50	7	10,14 €
K0739.2106016X100	B	acciaio	45	60	M16	22	132	32	16	100	7	12,30 €
K0739.2106016X150	B	acciaio	45	60	M16	22	182	32	16	150	7	13,62 €
K0739.2106016X200	B	acciaio	45	60	M16	22	232	32	16	200	7	14,14 €
K0739.2106016X75	B	acciaio	45	60	M16	22	107	32	16	75	7	12,04 €
K0739.2106020X100	B	acciaio	45	60	M20	22	133	33	20	100	7	12,94 €
K0739.2106020X150	B	acciaio	45	60	M20	22	183	33	20	150	7	14,50 €
K0739.2106020X200	B	acciaio	45	60	M20	22	233	33	20	200	7	16,16 €
K0739.2106020X250	B	acciaio	45	60	M20	22	283	33	20	250	7	18,00 €
K0739.2106020X75	B	acciaio	45	60	M20	22	108	33	20	75	7	12,72 €
K0739.2108010X100	B	acciaio	54	80	M10	25	135	35	14	100	10	11,52 €
K0739.2108010X50	B	acciaio	54	80	M10	25	85	35	14	50	10	11,26 €
K0739.2108012X100	B	acciaio	54	80	M12	25	135	35	14	100	10	11,54 €
K0739.2108012X150	B	acciaio	54	80	M12	25	185	35	14	150	10	12,60 €
K0739.2108012X50	B	acciaio	54	80	M12	25	85	35	14	50	10	11,29 €
K0739.2108014X100	B	acciaio	54	80	M14	25	135	35	14	100	10	11,87 €
K0739.2108014X150	B	acciaio	54	80	M14	25	185	35	14	150	10	12,63 €
K0739.2108014X50	B	acciaio	54	80	M14	25	85	35	14	50	10	11,61 €
K0739.2108016X100	B	acciaio	54	80	M16	25	135	35	16	100	10	12,61 €
K0739.2108016X150	B	acciaio	54	80	M16	25	185	35	16	150	10	13,76 €
K0739.2108016X200	B	acciaio	54	80	M16	25	111	35	16	200	10	16,42 €
K0739.2108016X75	B	acciaio	54	80	M16	25	110	35	16	75	10	14,18 €
K0739.2108020X100	B	acciaio	54	80	M20	25	136	36	20	100	10	14,02 €
K0739.2108020X150	B	acciaio	54	80	M20	25	186	36	20	150	10	14,92 €
K0739.2108020X200	B	acciaio	54	80	M20	25	236	36	20	200	10	15,84 €
K0739.2108020X75	B	acciaio	54	80	M20	25	111	36	20	75	10	13,25 €
K0739.2108024X100	B	acciaio	54	80	M24	25	136	36	24	100	10	17,66 €
K0739.2108024X150	B	acciaio	54	80	M24	25	186	36	24	150	10	19,48 €
K0739.2108024X200	B	acciaio	54	80	M24	25	236	36	24	200	10	21,10 €
K0739.2108024X75	B	acciaio	54	80	M24	25	111	36	24	75	10	16,84 €
K0739.2110016X100	B	acciaio	69	100	M16	28	137,5	37,5	16	100	15	16,98 €
K0739.2110016X150	B	acciaio	69	100	M16	28	187,5	37,5	16	150	15	18,30 €
K0739.2110016X200	B	acciaio	69	100	M16	28	237,5	37,5	16	200	15	18,82 €
K0739.2110016X75	B	acciaio	69	100	M16	28	112,5	37,5	16	75	15	16,70 €
K0739.2110020X100	B	acciaio	69	100	M20	28	138,5	38,5	20	100	15	17,09 €
K0739.2110020X150	B	acciaio	69	100	M20	28	188,5	38,5	20	150	15	18,68 €
K0739.2110020X200	B	acciaio	69	100	M20	28	238,5	38,5	20	200	15	19,98 €
K0739.2110020X250	B	acciaio	69	100	M20	28	288,5	38,5	20	250	15	21,66 €
K0739.2110020X75	B	acciaio	69	100	M20	28	113,5	38,5	20	75	15	16,46 €
K0739.2110024X100	B	acciaio	69	100	M24	28	138,5	38,5	24	100	15	19,24 €
K0739.2110024X150	B	acciaio	69	100	M24	28	188,5	38,5	24	150	15	20,67 €
K0739.2110024X200	B	acciaio	69	100	M24	28	238,5	38,5	24	200	15	21,84 €
K0739.2110024X250	B	acciaio	69	100	M24	28	288,5	38,5	24	250	15	23,67 €
K0739.2206010X100	B	acciaio inox	45	60	M10	22	132	32	14	100	7	13,44 €
K0739.2206010X125	B	acciaio inox	45	60	M10	22	157	32	14	125	7	15,08 €
K0739.2206010X50	B	acciaio inox	45	60	M10	22	82	32	14	50	7	12,43 €
K0739.2206010X75	B	acciaio inox	45	60	M10	22	107	32	14	75	7	13,30 €
K0739.2206012X100	B	acciaio inox	45	60	M12	22	132	32	14	100	7	13,44 €
K0739.2206012X125	B	acciaio inox	45	60	M12	22	157	32	14	125	7	14,36 €
K0739.2206012X150	B	acciaio inox	45	60	M12	22	182	32	14	150	7	14,52 €
K0739.2206012X50	B	acciaio inox	45	60	M12	22	82	32	14	50	7	12,43 €
K0739.2206012X75	B	acciaio inox	45	60	M12	22	107	32	14	75	7	13,30 €
K0739.2206014X100	B	acciaio inox	45	60	M14	22	132	32	14	100	7	15,22 €
K0739.2206014X125	B	acciaio inox	45	60	M14	22	157	32	14	125	7	15,80 €
K0739.2206014X150	B	acciaio inox	45	60	M14	22	182	32	14	150	7	16,37 €
K0739.2206014X175	B	acciaio inox	45	60	M14	22	207	32	14	175	7	16,94 €
K0739.2206014X75	B	acciaio inox	45	60	M14	22	107	32	14	75	7	14,63 €
K0739.2206016X100	B	acciaio inox	45	60	M16	22	135	35	13	100	7	14,74 €
K0739.2206016X125	B	acciaio inox	45	60	M16	22	160	35	13	125	7	15,29 €
K0739.2206016X150	B	acciaio inox	45	60	M16	22	185	35	13	150	7	15,71 €
K0739.2206016X175	B	acciaio inox	45	60	M16	22	210	35	13	175	7	16,30 €
K0739.2206016X200	B	acciaio inox	45	60	M16	22	235	35	13	200	7	16,87 €
K0739.2206016X75	B	acciaio inox	45	60	M16	22	110	35	13	75	7	14,21 €
K0739.2206020X100	B	acciaio inox	45	60	M20	22	135	35	17	100	7	16,35 €
K0739.2206020X125	B	acciaio inox	45	60	M20	22	160	35	17	125	7	17,84 €
K0739.2206020X150	B	acciaio inox	45	60	M20	22	185	35	17	150	7	19,34 €
K0739.2206020X175	B	acciaio inox	45	60	M20	22	210	35	17	175	7	20,86 €
K0739.2206020X200	B	acciaio inox	45	60	M20	22	235	35	17	200	7	22,37 €
K0739.2206020X225	B	acciaio inox	45	60	M20	22	260	35	17	225	7	23,87 €
K0739.2206020X250	B	acciaio inox	45	60	M20	22	285	35	17	250	7	25,37 €
K0739.2206020X75	B	acciaio inox	45	60	M20	22	110	35	17	75	7	14,85 €
K0739.2208010X100	B	acciaio inox	54	80	M10	25	135	35	14	100	10	17,61 €
K0739.2208010X125	B	acciaio inox	54	80	M10	25	160	35	14	125	10	18,15 €
K0739.2208010X50	B	acciaio inox	54	80	M10	25	85	35	14	50	10	16,55 €
K0739.2208010X75	B	acciaio inox	54	80	M10	25	110	35	14	75	10	17,10 €
K0739.2208012X100	B	acciaio inox	54	80	M12	25	135	35	14	100	10	17,70 €
K0739.2208012X125	B	acciaio inox	54	80	M12	25	160	35	14	125	10	18,21 €
K0739.2208012X150	B	acciaio inox	54	80	M12	25	185	35	14	150	10	18,73 €
K0739.2208012X50	B	acciaio inox	54	80	M12	25	85	35	14	50	10	16,64 €
K0739.2208012X75	B	acciaio inox	54	80	M12	25	110	35	14	75	10	17,16 €
K0739.2208014X100	B	acciaio inox	54	80	M14	25	135	35	14	100	10	17,70 €
K0739.2208014X125	B	acciaio inox	54	80	M14	25	160	35	14	125	10	18,21 €
K0739.2208014X150	B	acciaio inox	54	80	M14	25	185	35	14	150	10	18,74 €
K0739.2208014X175	B	acciaio inox	54	80	M14	25	210	35	14	175	10	19,26 €
K0739.2208014X75	B	acciaio inox	54	80	M14	25	110	35	14	75	10	17,16 €
K0739.2208016X100	B	acciaio inox	54	80	M16	25	135	35	13	100	10	18,82 €
K0739.2208016X125	B	acciaio inox	54	80	M16	25	160	35	13	125	10	19,10 €
K0739.2208016X150	B	acciaio inox	54	80	M16	25	185	35	13	150	10	19,88 €
K0739.2208016X175	B	acciaio inox	54	80	M16	25	210	35	13	175	10	20,39 €
K0739.2208016X200	B	acciaio inox	54	80	M16	25	238	38	13	200	10	22,45 €
K0739.2208016X75	B	acciaio inox	54	80	M16	25	110	35	13	75	10	18,06 €
K0739.2208020X100	B	acciaio inox	54	80	M20	25	138	38	17	100	10	21,17 €
K0739.2208020X125	B	acciaio inox	54	80	M20	25	163	38	17	125	10	21,95 €
K0739.2208020X150	B	acciaio inox	54	80	M20	25	188	38	17	150	10	23,16 €
K0739.2208020X175	B	acciaio inox	54	80	M20	25	213	38	17	175	10	24,09 €
K0739.2208020X200	B	acciaio inox	54	80	M20	25	238	38	17	200	10	24,76 €
K0739.2208020X225	B	acciaio inox	54	80	M20	25	263	38	17	225	10	25,44 €
K0739.2208020X250	B	acciaio inox	54	80	M20	25	288	38	17	250	10	27,38 €
K0739.2208020X75	B	acciaio inox	54	80	M20	25	113	38	17	75	10	20,00 €
K0739.2208024X100	B	acciaio inox	54	80	M24	25	140	40	20	100	10	23,90 €
K0739.2208024X125	B	acciaio inox	54	80	M24	25	165	40	20	125	10	25,18 €
K0739.2208024X150	B	acciaio inox	54	80	M24	25	190	40	20	150	10	26,48 €
K0739.2208024X175	B	acciaio inox	54	80	M24	25	215	40	20	175	10	27,91 €
K0739.2208024X200	B	acciaio inox	54	80	M24	25	240	40	20	200	10	28,92 €
K0739.2208024X225	B	acciaio inox	54	80	M24	25	265	40	20	225	10	29,88 €
K0739.2208024X250	B	acciaio inox	54	80	M24	25	290	40	20	250	10	30,91 €
K0739.2208024X75	B	acciaio inox	54	80	M24	25	115	40	20	75	10	21,90 €
K0739.2210016X100	B	acciaio inox	69	100	M16	28	142	42	13	100	15	27,32 €
K0739.2210016X125	B	acciaio inox	69	100	M16	28	167	42	13	125	15	27,74 €
K0739.2210016X150	B	acciaio inox	69	100	M16	28	192	42	13	150	15	28,16 €
K0739.2210016X175	B	acciaio inox	69	100	M16	28	217	42	13	175	15	29,00 €
K0739.2210016X200	B	acciaio inox	69	100	M16	28	242	42	13	200	15	30,16 €
K0739.2210016X75	B	acciaio inox	69	100	M16	28	117	42	13	75	15	26,48 €
K0739.2210020X100	B	acciaio inox	69	100	M20	30	143	43	17	100	15	26,55 €
K0739.2210020X125	B	acciaio inox	69	100	M20	30	168	43	17	125	15	28,41 €
K0739.2210020X150	B	acciaio inox	69	100	M20	30	193	43	17	150	15	29,42 €
K0739.2210020X175	B	acciaio inox	69	100	M20	30	218	43	17	175	15	30,38 €
K0739.2210020X200	B	acciaio inox	69	100	M20	30	243	43	17	200	15	31,53 €
K0739.2210020X225	B	acciaio inox	69	100	M20	28	267	42	17	225	15	35,18 €
K0739.2210020X250	B	acciaio inox	69	100	M20	28	292	42	17	250	15	36,08 €
K0739.2210020X75	B	acciaio inox	69	100	M20	30	118	43	17	75	15	25,82 €
K0739.2210024X100	B	acciaio inox	69	100	M24	30	144	44	20	100	15	31,00 €
K0739.2210024X125	B	acciaio inox	69	100	M24	30	169	44	20	125	15	31,87 €
K0739.2210024X150	B	acciaio inox	69	100	M24	30	194	44	20	150	15	32,27 €
K0739.2210024X175	B	acciaio inox	69	100	M24	30	219	44	20	175	15	35,41 €
K0739.2210024X200	B	acciaio inox	69	100	M24	30	244	44	20	200	15	36,23 €
K0739.2210024X225	B	acciaio inox	69	100	M24	28	269	44	20	225	15	38,76 €
K0739.2210024X250	B	acciaio inox	69	100	M24	28	294	44	20	250	15	39,64 €
