DescrizioneMateriale:Supporti piani in zinco pressofuso o acciaio inox 1.4305.
Piastrina antivibrante in elastomero PUR (Sylomer V12).
Versione:Supporto piano in zinco pressofuso verniciato a polvere colore nero. Supporto piano acciaio inox non trattato.
Piastrina antivibrante colore grigio, fissata con collante, antiscivolo. Campo di utilizzo da -30 °C a +70 °C.Nota:Il carico indicato in tabella è un valore di riferimento riferito al valore limite del carico statico permanente dell'elemento ammortizzatore.
Questo carico statico corrisponde a una pressione superficiale di 0,4 N/mm², con la quale il materiale raggiunge la capacità di smorzamento ottimale. Questa considerazione tiene conto del fatto che una eventuale sollecitazione dinamica causa un carico supplementare, fino alla pressione di 0,6 N/mm².
La piastra antivibrante assorbe le vibrazioni e impedisce lo scivolamento del piedino oscillante.
I piedini articolati sono costituiti da una base e uno stelo filettato oppure da testa a sfera. Ogni supporto piano può essere combinato con ogni stelo filettato e/o testa a sfera.
Per gli steli filettati compatibili vedere K0421.
Per le teste a sfera compatibili vedere K0422.

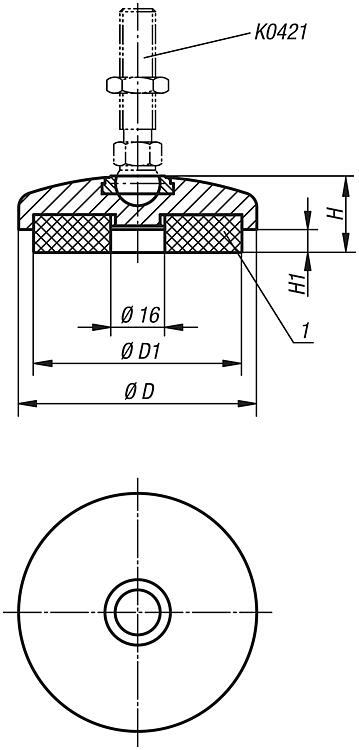

Nota disegno:1) Piastrina antivibrante
