K2034Tappi di regolazione in plastica con inserto antiscivolo per... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Corpo base in poliammide.
Inserto antiscivolo in poliuretano.Versione:Corpo base colore nero.Nota:La regolazione dei piedi deve essere effettuata senza carico.
La capacità di carico assiale statico specificata si riferisce a una vite estratta di 10 mm e in posizione completamente piana.
I tappi di regolazione non sono adatti all'utilizzo come cursori di carico e non sono destinati a carichi dinamici.
La forma lamellare del dado può essere chiusa o interrotta.
Forma A e Forma B: da 60 mm con calotta filettata montata.Utilizzo:I tappi di regolazione vengono utilizzati in tubi d'acciaio, coperture di tubi o telai di base in alluminio nell'industria, nell'artigianato e in ambito domestico. Particolarmente indicati per prevenire lo slittamento su pavimenti scivolosi.Montaggio:Il montaggio può essere eseguito a mano esercitando pressione o con un martello con testa di gomma.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |

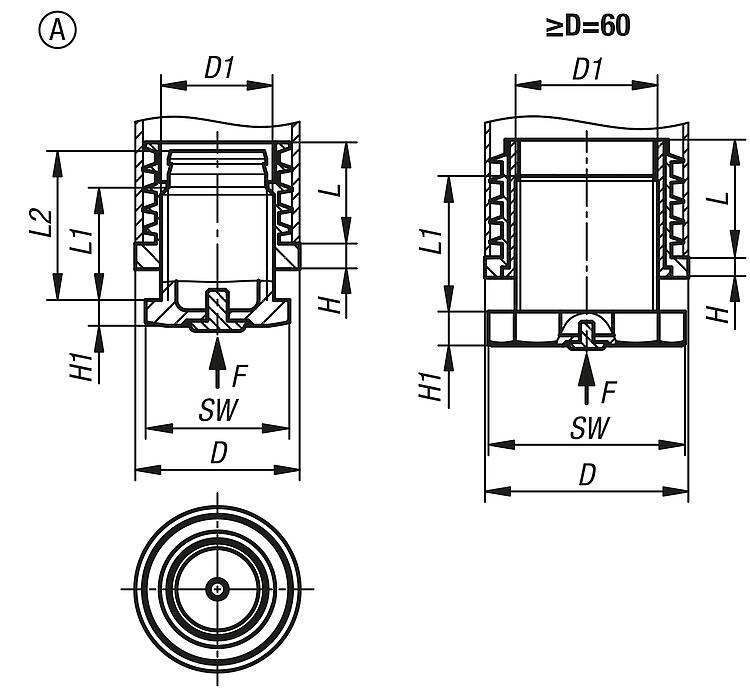

Tappi di regolazione in plastica con inserto antiscivolo per tubi quadri e rotondi, forma A, rotondi |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Versione 2 | Forma | Tipo
di stampo | D | D1
| H | H1 | L | L1 | L2 | SW | Carico ammissibile
max. kN (solo con
carico statico) | Compatibile con
| CAD | Acc. | Prezzo | Ordinare |
|---|
| K2034.00251520 | per tubi a sezione rotonda | A | rotondo | 25 | M16 | 5 | 5 | 19,7 | 22 | 29 | 24 | 1,5 | Ø25x1,5-2 |  | | 1,05 € | | | K2034.00301015 | per tubi a sezione rotonda | A | rotondo | 30 | M22 | 5 | 5 | 19,7 | 29 | - | 28 | 3 | Ø30x1-1,5 | | | 1,18 € | | | K2034.00301520 | per tubi a sezione rotonda | A | rotondo | 30 | M22 | 5 | 5 | 27 | 29 | - | 28 | 2,5 | Ø30x1,5-2 | | | 1,47 € | | | K2034.00321520 | per tubi a sezione rotonda | A | rotondo | 32 | M22 | 5 | 5 | 19,7 | 29 | - | 28 | 3 | Ø32x1,5-2 | | | 1,21 € | | | K2034.00351520 | per tubi a sezione rotonda | A | rotondo | 35 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | Ø35x1,5-2 | | | 1,33 € | | | K2034.00352025 | per tubi a sezione rotonda | A | rotondo | 35 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | Ø35x2-2,5 | | | 1,45 € | | | K2034.00381520 | per tubi a sezione rotonda | A | rotondo | 38 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | Ø38x1,5-2 | | | 1,34 € | | | K2034.00401520 | per tubi a sezione rotonda | A | rotondo | 40 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | Ø40x1,5-2 | | | 1,56 € | | | K2034.00402025 | per tubi a sezione rotonda | A | rotondo | 40 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | Ø40x2-2,5 | | | 1,60 € | | | K2034.00421520 | per tubi a sezione rotonda | A | rotondo | 42 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | Ø42x1,5-2 | | | 1,79 € | | | K2034.00451520 | per tubi a sezione rotonda | A | rotondo | 45 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | Ø45x1,5-2 | | | 1,87 € | | | K2034.00501520 | per tubi a sezione rotonda | A | rotondo | 50 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | Ø50x1,5-2 | | | 1,96 € | | | K2034.00511220 | per tubi a sezione rotonda | A | rotondo | 50,8 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | Ø50,8x1,2-2 | | | 1,96 € | | | K2034.00601520 | per tubi a sezione rotonda | A | rotondo | 60 | S42X2 | 6 | 10 | 34,7 | 40 | - | 58 | 3 | Ø60x1,5-2 | | | 4,07 € | | | K2034.00801520 | per tubi a sezione rotonda | A | rotondo | 80 | S56X2 | 6 | 10 | 34,7 | 40 | - | 74 | 3 | Ø80x1,5-2 | | | 4,51 € | |
|

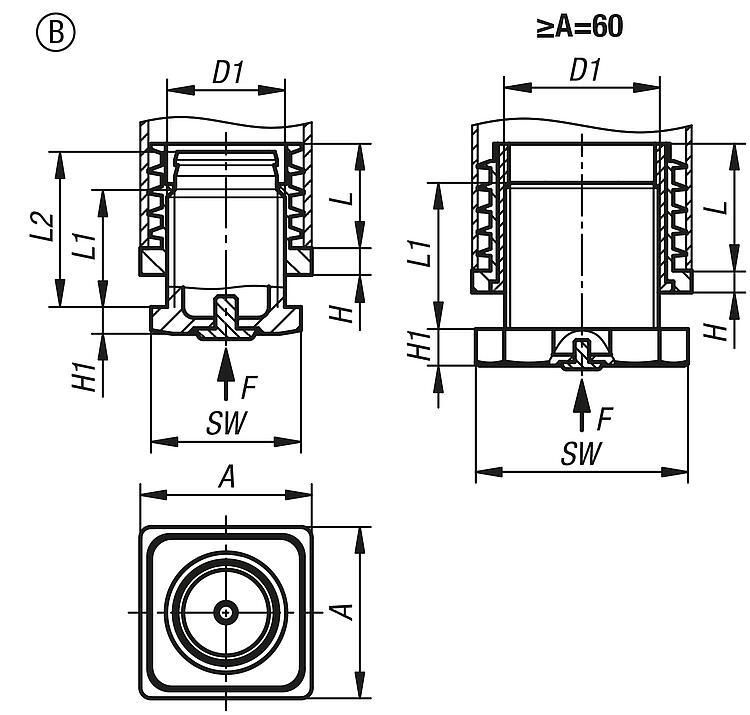

Tappi di regolazione in plastica con inserto antiscivolo per tubi quadri e rotondi, forma B, quadrati |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Versione 2 | Forma | Tipo
di stampo | A | D1
| H | H1 | L | L1 | L2 | SW | Carico ammissibile
max. kN (solo con
carico statico) | Compatibile con
| CAD | Acc. | Prezzo | Ordinare |
|---|
| K2034.25251015 | per tubi quadrati | B | quadrato | 25 | M16 | 5 | 5 | 20 | 22,5 | 29 | 24 | 1,5 | 25x25x1-1,5 | | | 1,08 € | | | K2034.25251520 | per tubi quadrati | B | quadrato | 25 | M16 | 5 | 5 | 20 | 22,5 | 29 | 24 | 1,5 | 25x25x1,5-2 | | | 1,08 € | | | K2034.30301015 | per tubi quadrati | B | quadrato | 30 | M22 | 5 | 5 | 19,5 | 29 | - | 28 | 3 | 30x30x1-1,5 | | | 1,15 € | | | K2034.30301520 | per tubi quadrati | B | quadrato | 30 | M22 | 5 | 5 | 19,5 | 29 | - | 28 | 3 | 30x30x1,5-2 | | | 1,14 € | | | K2034.35351520 | per tubi quadrati | B | quadrato | 35 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | 35x35x1,5-2 | | | 1,54 € | | | K2034.35352025 | per tubi quadrati | B | quadrato | 35 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | 35x35x2-2,5 | | | 1,59 € | | | K2034.40401520 | per tubi quadrati | B | quadrato | 40 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | 40x40x1,5-2 | | | 1,73 € | | | K2034.40402025 | per tubi quadrati | B | quadrato | 40 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | 40x40x2-2,5 | | | 1,78 € | | | K2034.45451520 | per tubi quadrati | B | quadrato | 45 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | 45x45x1,5-2 | | | 2,07 € | | | K2034.50501520 | per tubi quadrati | B | quadrato | 50 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | 50x50x1,5-2 | | | 2,24 € | | | K2034.50502025 | per tubi quadrati | B | quadrato | 50 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | 50x50x2-2,5 | | | 2,34 € | | | K2034.60601520 | per tubi quadrati | B | quadrato | 60 | S42X2 | 6 | 10 | 34,8 | 37 | - | 58 | 1,75 | 60x60x1,5-2 | | | 4,07 € | |
|
Tappi di regolazione in plastica con inserto antiscivolo per tubi quadri e rotondi, forma C, rettangolari |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Versione 2 | Forma | Tipo
di stampo | A | B | D1
| H | H1 | L | L1 | SW | Carico ammissibile
max. kN (solo con
carico statico) | Compatibile con
| CAD | Acc. | Prezzo | Ordinare |
|---|
| K2034.60401520 | per tubi rettangolari | C | rettangolare | 60 | 40 | M22 | 5 | 5 | 29 | 29 | 28 | 4 | 60x40x1,5-2 | | | 2,48 € | |
|
