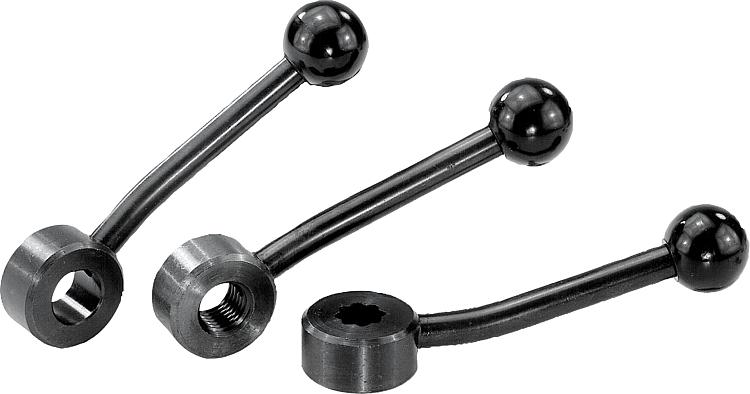

DescrizioneMateriale:Acciaio classe di resistenza 5.8.
Impugnatura sferica in resina termoindurente PF 31, colore nero.Versione:brunito.Nota:Le leve di serraggio piatte possono essere utilizzate per semplici operazioni di serraggio e/o commutazione. In alcuni casi, occorre un certo spazio per poter girare la leva di 360°.
Il modello con impronta a stella è realizzato in modo da consentire una rotazione di 45°.Su richiesta:Altre filettature interne, fori alesati e impronte a stella.
Su richiesta, la grandezza "A" è disponibile in altre lunghezze con sovrapprezzo. DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

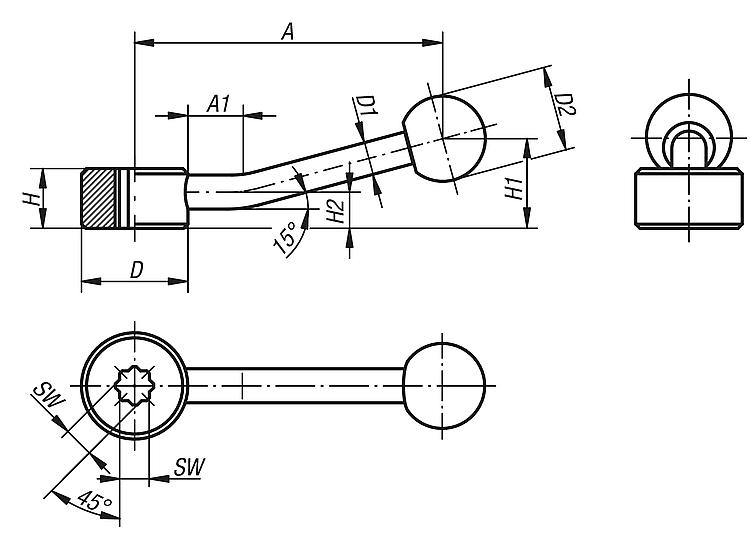

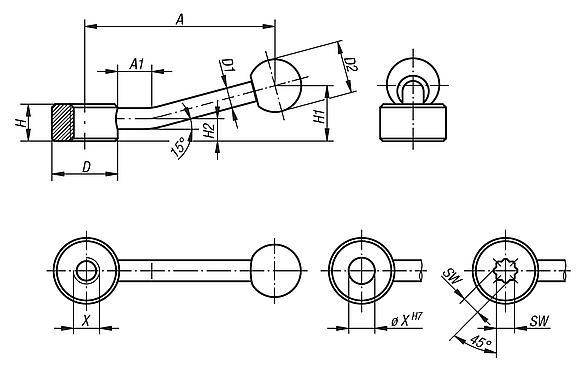

Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Sistema di fissaggio | X | A=Lunghezza maniglia | A1 | D
| D1 | D2 | H | H1 | H2 | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0177.206 | filettatura interna | M6 | 75 | 15 | 25 | 8 | 20 | 14 | 22 | 8,5 |  | | 10,90 € | | | K0177.208 | filettatura interna | M8 | 75 | 15 | 25 | 8 | 20 | 14 | 22 | 8,5 | | | 10,90 € | | | K0177.210 | filettatura interna | M10 | 75 | 15 | 25 | 8 | 20 | 14 | 22 | 8,5 | | | 10,90 € | | | K0177.212 | filettatura interna | M12 | 100 | 15 | 33 | 10 | 25 | 17 | 27 | 10 | | | 12,90 € | | | K0177.216 | filettatura interna | M16 | 100 | 15 | 33 | 10 | 25 | 17 | 27 | 10 | | | 12,90 € | | | K0177.220 | filettatura interna | M20 | 128 | 15 | 41 | 12 | 30 | 20 | 36 | 11,5 | | | 16,38 € | | | K0177.224 | filettatura interna | M24 | 128 | 15 | 41 | 12 | 30 | 20 | 36 | 11,5 | | | 16,38 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Sistema di fissaggio | X | A=Lunghezza maniglia | A1 | D
| D1 | D2 | H | H1 | H2 | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0177.106 | foro calibrato | 6 | 75 | 15 | 25 | 8 | 20 | 14 | 22 | 8,5 | | | 11,98 € | | | K0177.108 | foro calibrato | 8 | 75 | 15 | 25 | 8 | 20 | 14 | 22 | 8,5 | | | 11,98 € | | | K0177.110 | foro calibrato | 10 | 75 | 15 | 25 | 8 | 20 | 14 | 22 | 8,5 | | | 11,98 € | | | K0177.112 | foro calibrato | 12 | 100 | 15 | 33 | 10 | 25 | 17 | 27 | 10 | | | 14,20 € | | | K0177.116 | foro calibrato | 16 | 100 | 15 | 33 | 10 | 25 | 17 | 27 | 10 | | | 14,20 € | | | K0177.120 | foro calibrato | 20 | 128 | 15 | 41 | 12 | 30 | 20 | 36 | 11,5 | | | 18,08 € | | | K0177.124 | foro calibrato | 24 | 128 | 15 | 41 | 12 | 30 | 20 | 36 | 11,5 | | | 18,08 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Sistema di fissaggio | SW | A=Lunghezza maniglia | A1 | D | D1
| D2 | H | H1 | H2 | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0177.305 | incavo a stella | 5,5 | 75 | 15 | 25 | 8 | 20 | 14 | 22 | 8,5 | | | 21,30 € | | | K0177.307 | incavo a stella | 7 | 75 | 15 | 25 | 8 | 20 | 14 | 22 | 8,5 | | | 21,30 € | | | K0177.309 | incavo a stella | 9 | 100 | 15 | 33 | 10 | 25 | 17 | 27 | 10 | | | 22,98 € | | | K0177.311 | incavo a stella | 11 | 100 | 15 | 33 | 10 | 25 | 17 | 27 | 10 | | | 22,98 € | | | K0177.314 | incavo a stella | 14 | 128 | 15 | 41 | 12 | 30 | 20 | 36 | 11,5 | | | 26,96 € | | | K0177.319 | incavo a stella | 19 | 128 | 15 | 41 | 12 | 30 | 20 | 36 | 11,5 | | | 26,96 € | |
|
