K0645

Leve eccentriche in acciaio inox con filettatura interna ed...

Indietro

Prodotti
- Parti operative | Elementi standard
  - Maniglie a leva, leve di serraggio, leve a camma
    - Leve a camma
      - Leve eccentriche in acciaio inox con filettatura interna ed esterna, rondella di pressione e vite prigioniera in acciaio inox

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:

Leva in acciaio inox 1.4308.
Rondella di pressione in acciaio inox 1.4034 temprato.
Perno, vite prigioniera in acciaio inox 1.4305.

Versione:Leva elettrolucidata o sabbiata.
Rondella di pressione, perno e vite prigioniera non trattati.Nota:Alla consegna la superficie di serraggio della rondella di pressione è leggermente lubrificata.
Il grasso lubrificante è conforme alle norme FDA e quindi adatto all' industria alimentare e farmaceutica.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0645 Leve eccentriche in acciaio inox con filettatura interna ed esterna, rondella di pressione e vite prigioniera in acciaio inox

167 kB

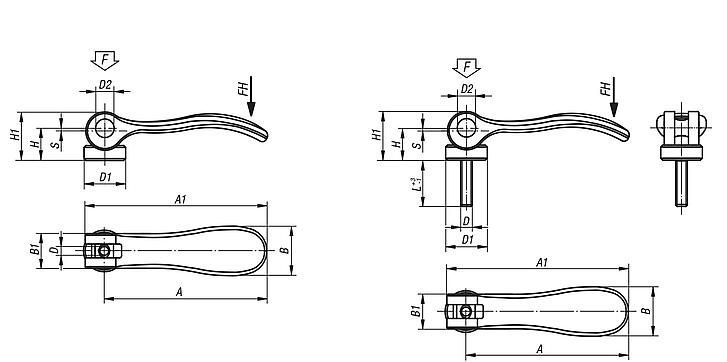

Disegni (sintesi completa)

Maniglia a leva eccentrica in acciaio inox con filettatura interna, rondella di pressione in acciaio inox

Maggiori informazioni

Disegni

Maniglia a leva eccentrica in acciaio inox con filettatura interna, rondella di pressione in acciaio inox

Selezione/filtro articoli

N. ordine	Superficie corpo base	D	D1	D2	B	B1	H	H1	A	A1	Corsa S	Forza di bloccaggio F (kN)	Forza manuale FH N	Prezzo
K0645.9541003	lucidatura elettrolitica	M3	12	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90	12,68 €
K0645.9541004	lucidatura elettrolitica	M4	12	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90	12,68 €
K0645.0541004	lucidatura elettrolitica	M4	15,4	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	13,46 €
K0645.0541005	lucidatura elettrolitica	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	13,46 €
K0645.1541005	lucidatura elettrolitica	M5	18	9	21,5	15	14,7	22	70,4	79,2	1,2	4	120	15,86 €
K0645.1541006	lucidatura elettrolitica	M6	18	9	21,5	15	14,7	22	70,4	79,2	1,2	4	120	15,86 €
K0645.2541008	lucidatura elettrolitica	M8	27	11	33,3	24	18,3	28,8	96	108	1,5	8	350	21,98 €
K0645.9541303	sabbiata	M3	12	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90	11,41 €
K0645.9541304	sabbiata	M4	12	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90	11,41 €
K0645.0541304	sabbiata	M4	15,4	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	12,14 €
K0645.0541305	sabbiata	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	12,14 €
K0645.1541305	sabbiata	M5	18	9	21,5	15	14,7	22	70,4	79,2	1,2	4	120	14,29 €
K0645.1541306	sabbiata	M6	18	9	21,5	15	14,7	22	70,4	79,2	1,2	4	120	14,29 €
K0645.2541308	sabbiata	M8	27	11	33,3	24	18,3	28,8	96	108	1,5	8	350	19,78 €

Leve eccentriche in acciaio inox con filettatura esterna, rondella di pressione e vite prigioniera in acciaio inox

Maggiori informazioni

Disegni

Leve eccentriche in acciaio inox con filettatura esterna, rondella di pressione e vite prigioniera in acciaio inox

Selezione/filtro articoli

N. ordine	Superficie corpo base	D	D1	D2	B	B1	H	H1	A	A1	L	Corsa S	Forza di bloccaggio F (kN)	Forza manuale FH N	Prezzo
K0645.9541003X10	lucidatura elettrolitica	M3	12	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	13,11 €
K0645.9541003X15	lucidatura elettrolitica	M3	12	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	13,11 €
K0645.9541003X30	lucidatura elettrolitica	M3	12	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	13,11 €
K0645.9541004X10	lucidatura elettrolitica	M4	12	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	13,11 €
K0645.9541004X15	lucidatura elettrolitica	M4	12	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	13,11 €
K0645.9541004X30	lucidatura elettrolitica	M4	12	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	13,11 €
K0645.0541004X15	lucidatura elettrolitica	M4	15,4	8	18	13	11,4	17,2	52,3	59,1	15	1	2,5	100	13,94 €
K0645.0541004X20	lucidatura elettrolitica	M4	15,4	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	13,94 €
K0645.0541004X30	lucidatura elettrolitica	M4	15,4	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	13,94 €
K0645.0541005X20	lucidatura elettrolitica	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	13,94 €
K0645.0541005X30	lucidatura elettrolitica	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	13,94 €
K0645.0541005X40	lucidatura elettrolitica	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	40	1	2,5	100	14,44 €
K0645.0541005X50	lucidatura elettrolitica	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	50	1	2,5	100	14,44 €
K0645.1541005X20	lucidatura elettrolitica	M5	18	9	21,5	15	14,7	22	70,4	79,2	20	1,2	4	120	16,39 €
K0645.1541005X30	lucidatura elettrolitica	M5	18	9	21,5	15	14,7	22	70,4	79,2	30	1,2	4	120	16,39 €
K0645.1541005X40	lucidatura elettrolitica	M5	18	9	21,5	15	14,7	22	70,4	79,2	40	1,2	4	120	17,01 €
K0645.1541005X50	lucidatura elettrolitica	M5	18	9	21,5	15	14,7	22	70,4	79,2	50	1,2	4	120	17,01 €
K0645.1541006X20	lucidatura elettrolitica	M6	18	9	21,5	15	14,7	22	70,4	79,2	20	1,2	4	120	16,39 €
K0645.1541006X30	lucidatura elettrolitica	M6	18	9	21,5	15	14,7	22	70,4	79,2	30	1,2	4	120	16,39 €
K0645.1541006X40	lucidatura elettrolitica	M6	18	9	21,5	15	14,7	22	70,4	79,2	40	1,2	4	120	17,01 €
K0645.1541006X50	lucidatura elettrolitica	M6	18	9	21,5	15	14,7	22	70,4	79,2	50	1,2	4	120	17,01 €
K0645.2541008X25	lucidatura elettrolitica	M8	27	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	22,27 €
K0645.2541008X30	lucidatura elettrolitica	M8	27	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	22,27 €
K0645.2541008X40	lucidatura elettrolitica	M8	27	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	22,97 €
K0645.2541008X50	lucidatura elettrolitica	M8	27	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	22,97 €
K0645.2541010X25	lucidatura elettrolitica	M10	27	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	22,27 €
K0645.2541010X30	lucidatura elettrolitica	M10	27	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	22,27 €
K0645.2541010X40	lucidatura elettrolitica	M10	27	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	22,97 €
K0645.2541010X50	lucidatura elettrolitica	M10	27	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	22,97 €
K0645.9541303X10	sabbiata	M3	12	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	11,80 €
K0645.9541303X15	sabbiata	M3	12	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	11,80 €
K0645.9541303X30	sabbiata	M3	12	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	11,80 €
K0645.9541304X10	sabbiata	M4	12	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	11,80 €
K0645.9541304X15	sabbiata	M4	12	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	11,80 €
K0645.9541304X30	sabbiata	M4	12	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	11,80 €
K0645.0541304X15	sabbiata	M4	15,4	8	18	13	11,4	17,2	52,3	59,1	15	1	2,5	100	12,54 €
K0645.0541304X20	sabbiata	M4	15,4	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	12,54 €
K0645.0541304X30	sabbiata	M4	15,4	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	12,54 €
K0645.0541305X20	sabbiata	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	12,54 €
K0645.0541305X30	sabbiata	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	12,54 €
K0645.0541305X40	sabbiata	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	40	1	2,5	100	13,02 €
K0645.0541305X50	sabbiata	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	50	1	2,5	100	13,02 €
K0645.1541305X20	sabbiata	M5	18	9	21,5	15	14,7	22	70,4	79,2	20	1,2	4	120	14,74 €
K0645.1541305X30	sabbiata	M5	18	9	21,5	15	14,7	22	70,4	79,2	30	1,2	4	120	14,74 €
K0645.1541305X40	sabbiata	M5	18	9	21,5	15	14,7	22	70,4	79,2	40	1,2	4	120	15,30 €
K0645.1541305X50	sabbiata	M5	18	9	21,5	15	14,7	22	70,4	79,2	50	1,2	4	120	15,30 €
K0645.1541306X20	sabbiata	M6	18	9	21,5	15	14,7	22	70,4	79,2	20	1,2	4	120	14,74 €
K0645.1541306X30	sabbiata	M6	18	9	21,5	15	14,7	22	70,4	79,2	30	1,2	4	120	14,74 €
K0645.1541306X40	sabbiata	M6	18	9	21,5	15	14,7	22	70,4	79,2	40	1,2	4	120	15,30 €
K0645.1541306X50	sabbiata	M6	18	9	21,5	15	14,7	22	70,4	79,2	50	1,2	4	120	15,30 €
K0645.2541308X25	sabbiata	M8	27	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	20,04 €
K0645.2541308X30	sabbiata	M8	27	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	20,04 €
K0645.2541308X40	sabbiata	M8	27	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	20,66 €
K0645.2541308X50	sabbiata	M8	27	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	20,66 €
K0645.2541310X25	sabbiata	M10	27	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	20,04 €
K0645.2541310X30	sabbiata	M10	27	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	20,04 €
K0645.2541310X40	sabbiata	M10	27	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	20,66 €
K0645.2541310X50	sabbiata	M10	27	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	20,66 €
