      - Leva eccentrica in acciaio con filettatura interna ed esterna, rondella di pressione in plastica-metallo e vite prigioniera in acciaio

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Impugnatura in acciaio 1.0401.
Rondella di pressione in plastica PA 66 GF 35-X rinforzata con fibra di vetro.
Perno in acciaio inox 1.4305.
Vite prigioniera e rondella in acciaio, classe di resistenza 5.8.

Versione:Maniglia a leva, vite prigioniera e rondella passivate blu.
Rondella di pressione colore nero.
Perno non trattato.Nota:Le materie plastiche tendono a deformarsi sotto carico (retardation).Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0788 Leva eccentrica in acciaio con filettatura interna ed esterna, rondella di pressione in plastica-metallo e vite prigioniera in acciaio

142 kB

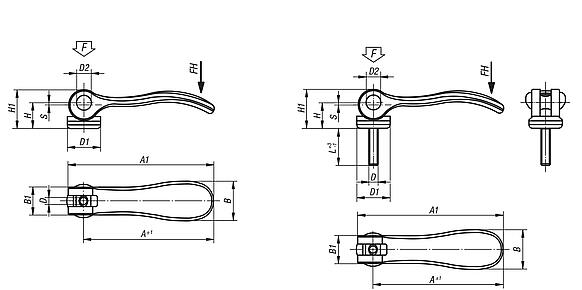

Disegni (sintesi completa)

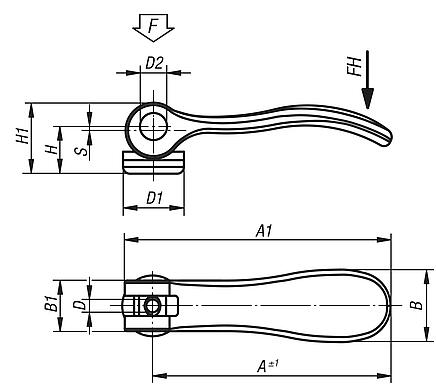

Leva eccentrica in acciaio con filettatura interna, rondella di pressione in plastica-metallo

Maggiori informazioni

Disegni

Leva eccentrica in acciaio con filettatura interna, rondella di pressione in plastica-metallo

Selezione/filtro articoli

N. ordine	D	D1	D2	B	B1	H	H1	A	A1	Corsa S	Forza di bloccaggio F (kN)	Forza manuale FH N	Prezzo
K0788.1502205	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	7,89 €
K0788.1502206	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	7,89 €
K0788.2502208	M8	27,1	11	33,2	24	18	28,5	96	108	1,5	8	350	13,87 €

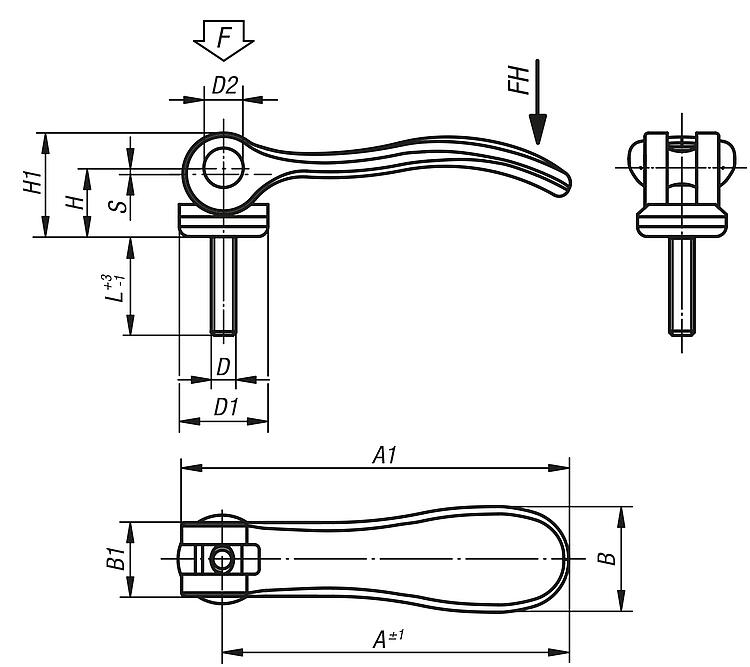

Leva eccentrica in acciaio con filettatura esterna, rondella di pressione in plastica-metallo e vite prigioniera in acciaio

Maggiori informazioni

Disegni

Leva eccentrica in acciaio con filettatura esterna, rondella di pressione in plastica-metallo e vite prigioniera in acciaio

Selezione/filtro articoli

N. ordine	Dimensioni	D	D1	D2	B	B1	H	H1	A	A1	L	Forza di bloccaggio F (kN)	Forza manuale FH N	Corsa S	Prezzo
K0788.1502205X20	1	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	20	4	120	1,2	9,45 €
K0788.1502205X30	1	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	30	4	120	1,2	9,45 €
K0788.1502205X40	1	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	40	4	120	1,2	9,69 €
K0788.1502205X50	1	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	50	4	120	1,2	9,69 €
K0788.1502206X20	1	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	20	4	120	1,2	9,45 €
K0788.1502206X30	1	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	30	4	120	1,2	9,45 €
K0788.1502206X40	1	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	40	4	120	1,2	9,69 €
K0788.1502206X50	1	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	50	4	120	1,2	9,69 €
K0788.2502208X25	2	M8	27,1	11	33,2	24	18	28,5	96	108	25	8	350	1,5	15,50 €
K0788.2502208X30	2	M8	27,1	11	33,2	24	18	28,5	96	108	30	8	350	1,5	15,50 €
K0788.2502208X40	2	M8	27,1	11	33,2	24	18	28,5	96	108	40	8	350	1,5	16,58 €
K0788.2502208X50	2	M8	27,1	11	33,2	24	18	28,5	96	108	50	8	350	1,5	16,58 €
K0788.2502210X25	2	M10	27,1	11	33,2	24	18	28,5	96	108	25	8	350	1,5	15,50 €
K0788.2502210X30	2	M10	27,1	11	33,2	24	18	28,5	96	108	30	8	350	1,5	15,50 €
K0788.2502210X40	2	M10	27,1	11	33,2	24	18	28,5	96	108	40	8	350	1,5	16,58 €
K0788.2502210X50	2	M10	27,1	11	33,2	24	18	28,5	96	108	50	8	350	1,5	16,58 €
