      - Leve eccentriche in plastica con filettatura interna e esterna, rondella di pressione in plastica e vite prigioniera in acciaio o acciaio inox

Descrizione articolo/immagini prodotto

DescrizioneDescrizione del prodotto:La leva eccentrica ha una rondella di pressione tecnicamente ottimizzata in plastica.
La rondella di pressione è realizzata in una speciale plastica ad alte prestazioni, che garantisce un'elevata resistenza all'usura. Materiale:

Leva della maniglia in plastica PA 6.6 rinforzata con fibra di vetro.
Rondella di pressione in materiale termoplastico ad alte prestazioni, rinforzato con fibra di carbonio.
Perno dell'asse in acciaio inox 1.4305.
Vite prigioniera in acciaio, classe di resistenza 5.8 o acciaio inox 1.4305.

Versione:Leva colore nero o rosso traffico RAL 3020.
Rondella di pressione colore nero.
Perno non trattato.
Vite prigioniera blu passivato o acciaio inox non trattato.Nota:Le materie plastiche tendono a deformarsi sotto carico (retardation).Accessori:Per le superfici di appoggio leggermente curve, è possibile ordinare opzionalmente una rondella in acciaio inossidabile K2130.
Può essere inserita come rondella tra la rondella di pressione e la superficie di appoggio.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K2122 Leve eccentriche in plastica con filettatura interna e esterna, rondella di pressione in plastica e vite prigioniera in acciaio o acciaio inox

198 kB

Disegni (sintesi completa)

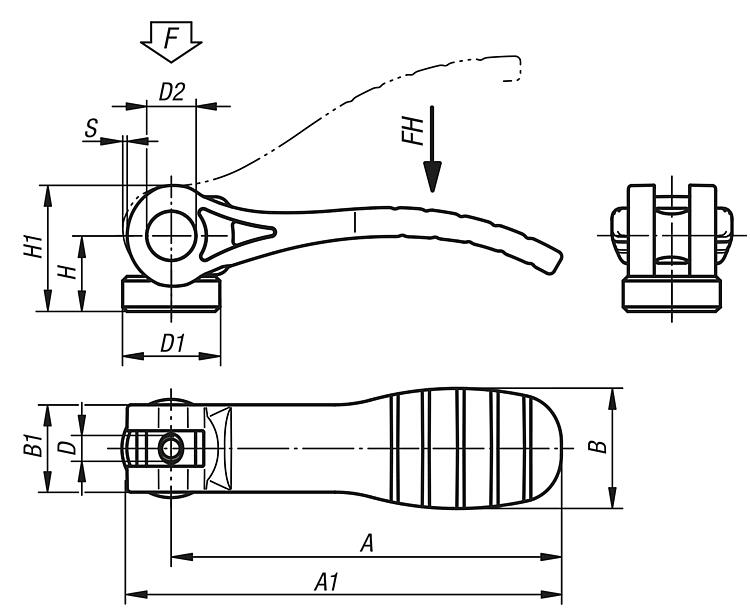

Leve eccentriche in plastica con filettatura interna, rondella di pressione in plastica

Maggiori informazioni

Disegni

Leve eccentriche in plastica con filettatura interna, rondella di pressione in plastica

Selezione/filtro articoli

N. ordine	Codice di vendita KIPP precedente	Materiale componenti	Colore corpo base	D	D1	D2	B	B1	H	H1	A	A1	Corsa S	Forza di bloccaggio F (kN)	Forza manuale FH N	Prezzo
K2122.1521105	K0646.1521105	acciaio	nero	M5	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125	4,89 €
K2122.1521106	K0646.1521106	acciaio	nero	M6	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125	4,89 €
K2122.2521108	K0646.2521108	acciaio	nero	M8	25	11	33	24,2	16,3	27,9	100	110	1,5	5	170	5,73 €
K2122.1531105	K0646.1531105	acciaio inox	nero	M5	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125	7,39 €
K2122.1531106	K0646.1531106	acciaio inox	nero	M6	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125	7,39 €
K2122.2531108	K0646.2531108	acciaio inox	nero	M8	25	11	33	24,2	16,3	27,9	100	110	1,5	5	170	8,59 €
K2122.15218405	K0646.15218405	acciaio	rosso traffico RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125	4,89 €
K2122.15218406	K0646.15218406	acciaio	rosso traffico RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125	4,89 €
K2122.25218408	K0646.25218408	acciaio	rosso traffico RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	1,5	5	170	5,73 €
K2122.15318405	K0646.15318405	acciaio inox	rosso traffico RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125	7,39 €
K2122.15318406	K0646.15318406	acciaio inox	rosso traffico RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125	7,39 €
K2122.25318408	K0646.25318408	acciaio inox	rosso traffico RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	1,5	5	170	8,59 €

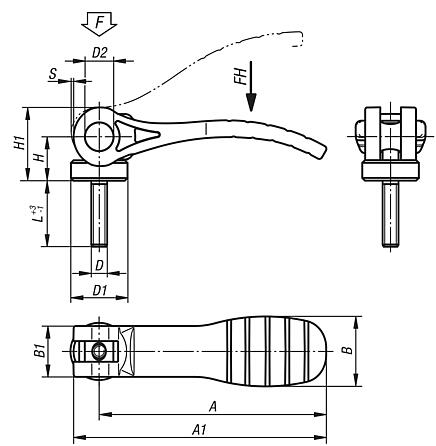

Leve eccentriche in plastica con filettatura esterna, rondella di pressione in plastica e vite prigioniera in acciaio o acciaio inox

Maggiori informazioni

Disegni

Leve eccentriche in plastica con filettatura esterna, rondella di pressione in plastica e vite prigioniera in acciaio o acciaio inox

Selezione/filtro articoli

N. ordine	Codice di vendita KIPP precedente	Materiale componenti	Colore corpo base	D	D1	D2	B	B1	H	H1	A	A1	L	Corsa S	Forza di bloccaggio F (kN)	Forza manuale FH N	Prezzo
K2122.1521105X20	K0646.1521105X20	acciaio	nero	M5	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	5,25 €
K2122.1521105X30	K0646.1521105X30	acciaio	nero	M5	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	5,25 €
K2122.1521105X40	K0646.1521105X40	acciaio	nero	M5	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	5,58 €
K2122.1521105X50	K0646.1521105X50	acciaio	nero	M5	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	5,58 €
K2122.1521106X20	K0646.1521106X20	acciaio	nero	M6	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	5,25 €
K2122.1521106X30	K0646.1521106X30	acciaio	nero	M6	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	5,25 €
K2122.1521106X40	K0646.1521106X40	acciaio	nero	M6	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	5,58 €
K2122.1521106X50	K0646.1521106X50	acciaio	nero	M6	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	5,58 €
K2122.2521108X25	K0646.2521108X25	acciaio	nero	M8	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	6,13 €
K2122.2521108X30	K0646.2521108X30	acciaio	nero	M8	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	6,13 €
K2122.2521108X40	K0646.2521108X40	acciaio	nero	M8	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	6,57 €
K2122.2521108X50	K0646.2521108X50	acciaio	nero	M8	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	6,57 €
K2122.2521110X25	K0646.2521110X25	acciaio	nero	M10	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	6,13 €
K2122.2521110X30	K0646.2521110X30	acciaio	nero	M10	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	6,13 €
K2122.2521110X40	K0646.2521110X40	acciaio	nero	M10	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	6,57 €
K2122.2521110X50	K0646.2521110X50	acciaio	nero	M10	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	6,57 €
K2122.1531105X20	K0646.1531105X20	acciaio inox	nero	M5	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	7,86 €
K2122.1531105X30	K0646.1531105X30	acciaio inox	nero	M5	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	7,86 €
K2122.1531105X40	K0646.1531105X40	acciaio inox	nero	M5	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	8,40 €
K2122.1531105X50	K0646.1531105X50	acciaio inox	nero	M5	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	8,40 €
K2122.1531106X20	K0646.1531106X20	acciaio inox	nero	M6	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	7,86 €
K2122.1531106X30	K0646.1531106X30	acciaio inox	nero	M6	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	7,86 €
K2122.1531106X40	K0646.1531106X40	acciaio inox	nero	M6	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	8,40 €
K2122.1531106X50	K0646.1531106X50	acciaio inox	nero	M6	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	8,40 €
K2122.2531108X25	K0646.2531108X25	acciaio inox	nero	M8	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	9,20 €
K2122.2531108X30	K0646.2531108X30	acciaio inox	nero	M8	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	9,20 €
K2122.2531108X40	K0646.2531108X40	acciaio inox	nero	M8	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	9,84 €
K2122.2531108X50	K0646.2531108X50	acciaio inox	nero	M8	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	9,84 €
K2122.2531110X25	K0646.2531110X25	acciaio inox	nero	M10	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	9,20 €
K2122.2531110X30	K0646.2531110X30	acciaio inox	nero	M10	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	9,20 €
K2122.2531110X40	K0646.2531110X40	acciaio inox	nero	M10	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	9,84 €
K2122.2531110X50	K0646.2531110X50	acciaio inox	nero	M10	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	9,84 €
K2122.15218405X20	K0646.15218405X20	acciaio	rosso traffico RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	5,25 €
K2122.15218405X30	K0646.15218405X30	acciaio	rosso traffico RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	5,25 €
K2122.15218405X40	K0646.15218405X40	acciaio	rosso traffico RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	5,58 €
K2122.15218405X50	K0646.15218405X50	acciaio	rosso traffico RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	5,58 €
K2122.15218406X20	K0646.15218406X20	acciaio	rosso traffico RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	5,25 €
K2122.15218406X30	K0646.15218406X30	acciaio	rosso traffico RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	5,25 €
K2122.15218406X40	K0646.15218406X40	acciaio	rosso traffico RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	5,58 €
K2122.15218406X50	K0646.15218406X50	acciaio	rosso traffico RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	5,58 €
K2122.25218408X25	K0646.25218408X25	acciaio	rosso traffico RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	6,13 €
K2122.25218408X30	K0646.25218408X30	acciaio	rosso traffico RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	6,13 €
K2122.25218408X40	K0646.25218408X40	acciaio	rosso traffico RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	6,57 €
K2122.25218408X50	K0646.25218408X50	acciaio	rosso traffico RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	6,57 €
K2122.25218410X25	K0646.25218410X25	acciaio	rosso traffico RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	6,13 €
K2122.25218410X30	K0646.25218410X30	acciaio	rosso traffico RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	6,13 €
K2122.25218410X40	K0646.25218410X40	acciaio	rosso traffico RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	6,57 €
K2122.25218410X50	K0646.25218410X50	acciaio	rosso traffico RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	6,57 €
K2122.15318405X20	K0646.15318405X20	acciaio inox	rosso traffico RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	7,86 €
K2122.15318405X30	K0646.15318405X30	acciaio inox	rosso traffico RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	7,86 €
K2122.15318405X40	K0646.15318405X40	acciaio inox	rosso traffico RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	8,40 €
K2122.15318405X50	K0646.15318405X50	acciaio inox	rosso traffico RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	8,40 €
K2122.15318406X20	K0646.15318406X20	acciaio inox	rosso traffico RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	7,86 €
K2122.15318406X30	K0646.15318406X30	acciaio inox	rosso traffico RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	7,86 €
K2122.15318406X40	K0646.15318406X40	acciaio inox	rosso traffico RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	8,40 €
K2122.15318406X50	K0646.15318406X50	acciaio inox	rosso traffico RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	8,40 €
K2122.25318408X25	K0646.25318408X25	acciaio inox	rosso traffico RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	9,20 €
K2122.25318408X30	K0646.25318408X30	acciaio inox	rosso traffico RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	9,20 €
K2122.25318408X40	K0646.25318408X40	acciaio inox	rosso traffico RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	9,84 €
K2122.25318408X50	K0646.25318408X50	acciaio inox	rosso traffico RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	9,84 €
K2122.25318410X25	K0646.25318410X25	acciaio inox	rosso traffico RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	9,20 €
K2122.25318410X30	K0646.25318410X30	acciaio inox	rosso traffico RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	9,20 €
K2122.25318410X40	K0646.25318410X40	acciaio inox	rosso traffico RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	9,84 €
K2122.25318410X50	K0646.25318410X50	acciaio inox	rosso traffico RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	9,84 €
