Vergrendeling rvs

terug

Producten
- Bediendelen | Normelementen
  - Verende drukstukken, arreteerbouten, vergrendelpennen
    - Vergrendeling
      - Vergrendeling rvs

Artikelbeschrijving/Productafbeeldingen

Alle artikelen oproepen/filteren

BeschrijvingProductbeschrijving:Vergrendelingen worden gebruikt waar een verandering van de arreteerstand door dwarskrachten moet worden verhinderd.
Door de grendel 180° te draaien, wordt de arreteerpen ingetrokken. Zo kan de arreteerstand worden gewijzigd. De arreteergleuf zorgt ervoor dat de grendel in deze stand blijft staan en de arreteerpen blijft ingetrokken.Grondstof:Grendel 1.4308 Huls $s0401. Arreteerpen 1.4305 Drukveer 1.4310 Grendelklep thermoplast PA.Uitvoering:Huls en grendel blank.
Arreteerpen geslepen en blank.

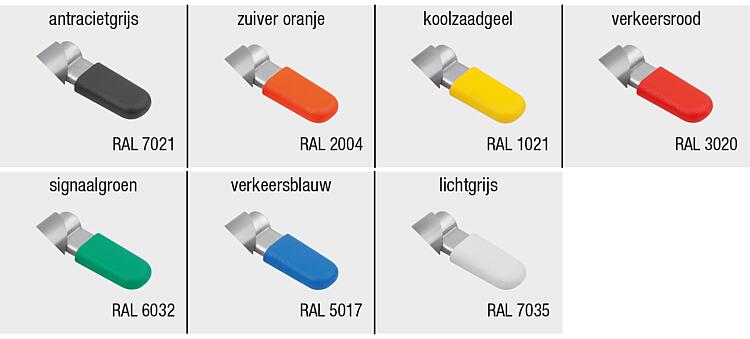

Grendelkap verkrijgbaar in diverse kleuren:
- zwartgrijs RAL 7021.
- zuiver oranje RAL 2004.
- koolzaadgeel RAL 1021.
- verkeersrood RAL 3020.
- signaalgroen RAL 6032.
- verkeersblauw RAL 5017.
- lichtgrijs RAL 7035Opmerking:Wanneer de vergrendeling wordt opgelast moet de huls worden vastgelast, zodta de veer vanwege de hoge temperatuur niet beschadigd raakt.Voordelen:Door de grendel 180° te draaien, wordt de arreteerstift ingetrokken.
Naar keuze met gekleurde grendelkappen van kunststof.
Gladde huls, verbindingsmogelijkheid via pashulsOp aanvraag:Speciale uitvoeringen.
Toebehoren:Positioneerbussen K1290, K1839, K1840.Tekeningverwijzing:

Vorm E: zonder grendelkap
Vorm F: met grendelkap

Bijzonderheden

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K1671 Vergrendeling rvs

212 kB

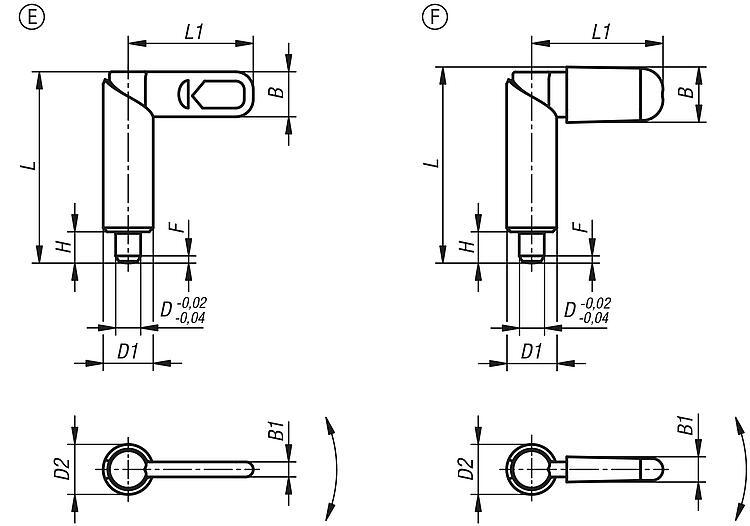

Tekeningen (volledig overzicht)

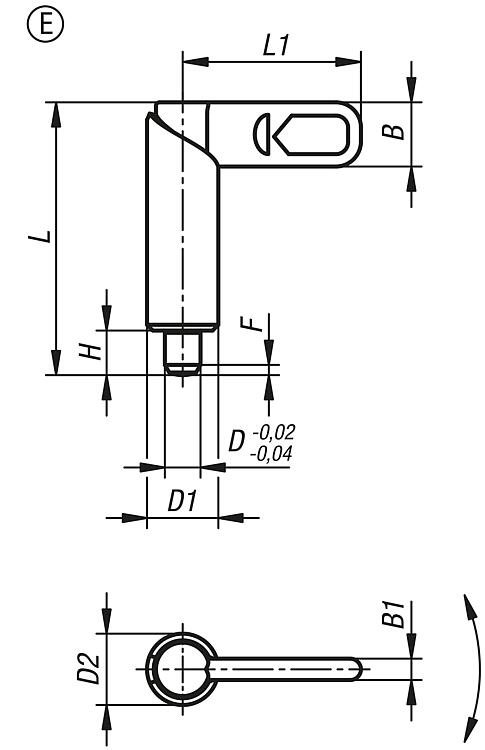

Vergrendeling rvs, vorm E, zonder grendelkap

meer info

Tekeningen

Vergrendeling rvs, vorm E, zonder grendelkap

Artikelkeuze/-filter

Bestelnummer	Vorm	D	D1	L	L1	B	B1	H	F x 30°	Veerkracht begin F1 ca. N	Veerkracht einde F2 ca. N
K1671.1080410	E	4	10	39,5	26,3	10,9	4,9	6	1	8	14
K1671.1080510	E	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14
K1671.1080610	E	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14
K1671.1080512	E	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14
K1671.1080612	E	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14
K1671.1080812	E	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14
K1671.1080616	E	6	16	62,3	41,5	16,6	7	10	1,8	15	35
K1671.1080816	E	8	16	62,3	41,5	16,6	7	10	2,3	15	35
K1671.1081016	E	10	16	62,8	41,5	16,6	7	10	2,8	15	35
K1671.1080820	E	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60
K1671.1081020	E	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60
K1671.1081220	E	12	20	72,3	51,3	20,5	8,5	12	3	20	60

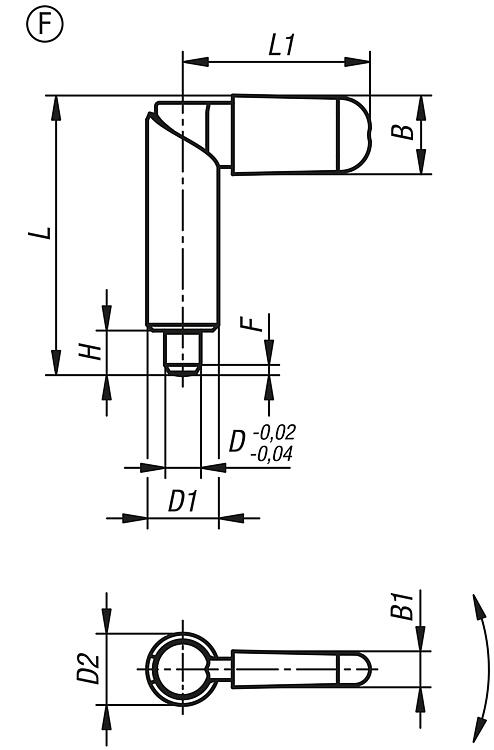

Vergrendeling rvs, vorm F, met grendelkap

meer info

Tekeningen

Vergrendeling rvs, vorm F, met grendelkap

Artikelkeuze/-filter

Bestelnummer	Vorm	Kleur component	D	D1	L	L1	B	B1	H	F x 30°	Veerkracht begin F1 ca. N	Veerkracht einde F2 ca. N
K1671.1090410	F	antracietgrijs RAL 7021	4	10	39,5	26,3	10,9	4,9	6	1	8	14
K1671.1090510	F	antracietgrijs RAL 7021	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14
K1671.1090610	F	antracietgrijs RAL 7021	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14
K1671.1090512	F	antracietgrijs RAL 7021	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14
K1671.1090612	F	antracietgrijs RAL 7021	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14
K1671.1090812	F	antracietgrijs RAL 7021	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14
K1671.1090616	F	antracietgrijs RAL 7021	6	16	62,3	41,5	16,6	7	10	1,8	15	35
K1671.1090816	F	antracietgrijs RAL 7021	8	16	62,3	41,5	16,6	7	10	2,3	15	35
K1671.1091016	F	antracietgrijs RAL 7021	10	16	62,8	41,5	16,6	7	10	2,8	15	35
K1671.1090820	F	antracietgrijs RAL 7021	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60
K1671.1091020	F	antracietgrijs RAL 7021	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60
K1671.1091220	F	antracietgrijs RAL 7021	12	20	72,3	51,3	20,5	8,5	12	3	20	60
K1671.10904102	F	reinoranje RAL 2004	4	10	39,5	26,3	10,9	4,9	6	1	8	14
K1671.10905102	F	reinoranje RAL 2004	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14
K1671.10906102	F	reinoranje RAL 2004	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14
K1671.10905122	F	reinoranje RAL 2004	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14
K1671.10906122	F	reinoranje RAL 2004	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14
K1671.10908122	F	reinoranje RAL 2004	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14
K1671.10906162	F	reinoranje RAL 2004	6	16	62,3	41,5	16,6	7	10	1,8	15	35
K1671.10908162	F	reinoranje RAL 2004	8	16	62,3	41,5	16,6	7	10	2,3	15	35
K1671.10910162	F	reinoranje RAL 2004	10	16	62,8	41,5	16,6	7	10	2,8	15	35
K1671.10908202	F	reinoranje RAL 2004	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60
K1671.10910202	F	reinoranje RAL 2004	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60
K1671.10912202	F	reinoranje RAL 2004	12	20	72,3	51,3	20,5	8,5	12	3	20	60
K1671.109041016	F	koolzaadgeel RAL 1021	4	10	39,5	26,3	10,9	4,9	6	1	8	14
K1671.109051016	F	koolzaadgeel RAL 1021	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14
K1671.109061016	F	koolzaadgeel RAL 1021	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14
K1671.109051216	F	koolzaadgeel RAL 1021	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14
K1671.109061216	F	koolzaadgeel RAL 1021	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14
K1671.109081216	F	koolzaadgeel RAL 1021	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14
K1671.109061616	F	koolzaadgeel RAL 1021	6	16	62,3	41,5	16,6	7	10	1,8	15	35
K1671.109081616	F	koolzaadgeel RAL 1021	8	16	62,3	41,5	16,6	7	10	2,3	15	35
K1671.109101616	F	koolzaadgeel RAL 1021	10	16	62,8	41,5	16,6	7	10	2,8	15	35
K1671.109082016	F	koolzaadgeel RAL 1021	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60
K1671.109102016	F	koolzaadgeel RAL 1021	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60
K1671.109122016	F	koolzaadgeel RAL 1021	12	20	72,3	51,3	20,5	8,5	12	3	20	60
K1671.109041084	F	verkeersrood RAL 3020	4	10	39,5	26,3	10,9	4,9	6	1	8	14
K1671.109051084	F	verkeersrood RAL 3020	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14
K1671.109061084	F	verkeersrood RAL 3020	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14
K1671.109051284	F	verkeersrood RAL 3020	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14
K1671.109061284	F	verkeersrood RAL 3020	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14
K1671.109081284	F	verkeersrood RAL 3020	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14
K1671.109061684	F	verkeersrood RAL 3020	6	16	62,3	41,5	16,6	7	10	1,8	15	35
K1671.109081684	F	verkeersrood RAL 3020	8	16	62,3	41,5	16,6	7	10	2,3	15	35
K1671.109101684	F	verkeersrood RAL 3020	10	16	62,8	41,5	16,6	7	10	2,8	15	35
K1671.109082084	F	verkeersrood RAL 3020	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60
K1671.109102084	F	verkeersrood RAL 3020	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60
K1671.109122084	F	verkeersrood RAL 3020	12	20	72,3	51,3	20,5	8,5	12	3	20	60
K1671.109041086	F	signaalgroen RAL 6032	4	10	39,5	26,3	10,9	4,9	6	1	8	14
K1671.109051086	F	signaalgroen RAL 6032	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14
K1671.109061086	F	signaalgroen RAL 6032	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14
K1671.109051286	F	signaalgroen RAL 6032	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14
K1671.109061286	F	signaalgroen RAL 6032	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14
K1671.109081286	F	signaalgroen RAL 6032	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14
K1671.109061686	F	signaalgroen RAL 6032	6	16	62,3	41,5	16,6	7	10	1,8	15	35
K1671.109081686	F	signaalgroen RAL 6032	8	16	62,3	41,5	16,6	7	10	2,3	15	35
K1671.109101686	F	signaalgroen RAL 6032	10	16	62,8	41,5	16,6	7	10	2,8	15	35
K1671.109082086	F	signaalgroen RAL 6032	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60
K1671.109102086	F	signaalgroen RAL 6032	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60
K1671.109122086	F	signaalgroen RAL 6032	12	20	72,3	51,3	20,5	8,5	12	3	20	60
K1671.109041087	F	verkeersblauw RAL 5017	4	10	39,5	26,3	10,9	4,9	6	1	8	14
K1671.109051087	F	verkeersblauw RAL 5017	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14
K1671.109061087	F	verkeersblauw RAL 5017	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14
K1671.109051287	F	verkeersblauw RAL 5017	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14
K1671.109061287	F	verkeersblauw RAL 5017	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14
K1671.109081287	F	verkeersblauw RAL 5017	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14
K1671.109061687	F	verkeersblauw RAL 5017	6	16	62,3	41,5	16,6	7	10	1,8	15	35
K1671.109081687	F	verkeersblauw RAL 5017	8	16	62,3	41,5	16,6	7	10	2,3	15	35
K1671.109101687	F	verkeersblauw RAL 5017	10	16	62,8	41,5	16,6	7	10	2,8	15	35
K1671.109082087	F	verkeersblauw RAL 5017	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60
K1671.109102087	F	verkeersblauw RAL 5017	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60
K1671.109122087	F	verkeersblauw RAL 5017	12	20	72,3	51,3	20,5	8,5	12	3	20	60
K1671.109041088	F	lichtgrijs RAL 7035	4	10	39,5	26,3	10,9	4,9	6	1	8	14
K1671.109051088	F	lichtgrijs RAL 7035	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14
K1671.109061088	F	lichtgrijs RAL 7035	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14
K1671.109051288	F	lichtgrijs RAL 7035	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14
K1671.109061288	F	lichtgrijs RAL 7035	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14
K1671.109081288	F	lichtgrijs RAL 7035	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14
K1671.109061688	F	lichtgrijs RAL 7035	6	16	62,3	41,5	16,6	7	10	1,8	15	35
K1671.109081688	F	lichtgrijs RAL 7035	8	16	62,3	41,5	16,6	7	10	2,3	15	35
K1671.109101688	F	lichtgrijs RAL 7035	10	16	62,8	41,5	16,6	7	10	2,8	15	35
K1671.109082088	F	lichtgrijs RAL 7035	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60
K1671.109102088	F	lichtgrijs RAL 7035	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60
K1671.109122088	F	lichtgrijs RAL 7035	12	20	72,3	51,3	20,5	8,5	12	3	20	60
