Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Acier.Finition :Zingué.Nota :Les verrous quart de tour servent à maintenir et à fermer en toute sécurité des volets, des couvercles de récipients, des habillages de machine, etc. Le verrou peut être fermé et ouvert par une rotation à 90°. La goupille transversale dans le boulon du verrou se déplace selon une courbe dans l'embase du verrou, précontraignant ainsi le ressort. Un petit creux se trouve au point final de la courbe, dans lequel s'enclenche le croisillon. La force de précontrainte du verrou générée par le ressort garantit que l'ensemble reste fermé et résiste aux vibrations.

Tous les composants du dispositif de verrouillage (boulon du verrou, rondelle de maintien et embase du verrou) sont reliés de manière imperdable au cache et au cadre.

La commande s'effectue par une fente, une empreinte cruciforme ou sans outil, à l'aide d'une poignée moletée/étoile.

Le verrou quart de tour comprend systématiquement un verrou, une rondelle de maintien et une embase.
(Veuillez commander la rondelle de maintien et l'embase séparément).Données techniques :Force de traction maximale 1300 N.Montage :Un trou de 8 mm est percé à travers le cache, à l'intérieur duquel est inséré le boulon avec la goupille, qui est sécurisé avec la rondelle de retenue par l'arrière. Un trou central de 13 mm ainsi que deux trous de fixation sont percés dans l'huisserie d'après le gabarit de perçage de la partie inférieure.Accessoires :Rondelles de retenue K1731.
Parties inférieures de verrou K1732.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1730 Verrous quart de tour

335 kB

Dessins (aperçu complet)

Verrous quart de tour, à empreinte cruciforme

plus d'infos

Dessins

Verrous quart de tour, à empreinte cruciforme

Sélection/filtre d'articles

Référence	A	L	L1	Prix
K1730.111015	0,75 - 1,50	14,95	10,15	Sur demande
K1730.111090	1,50 - 2,25	14,95	10,9	Sur demande
K1730.111165	2,25 - 3,00	14,95	11,65	Sur demande
K1730.111240	3,00 - 3,75	17,2	12,4	Sur demande
K1730.111315	3,75 - 4,50	17,2	13,15	Sur demande
K1730.111390	4,50 - 5,25	17,2	13,9	Sur demande
K1730.111465	5,25 - 6,00	19,45	14,65	Sur demande
K1730.111540	6,00 - 6,75	19,45	15,4	Sur demande
K1730.111615	6,75 - 7,50	19,45	16,15	Sur demande
K1730.111690	7,50 - 8,25	21,7	16,9	Sur demande
K1730.111765	8,25 - 9,00	21,7	17,65	Sur demande
K1730.111840	9,00 - 9,75	21,7	18,4	Sur demande
K1730.111915	9,75 - 10,50	23,95	19,15	Sur demande
K1730.111990	10,50 - 11,25	23,95	19,9	Sur demande
K1730.112065	11,25 - 12,00	23,95	20,65	Sur demande
K1730.112140	12,00 - 12,75	26,2	21,4	Sur demande
K1730.112215	12,75 - 13,50	26,2	22,15	Sur demande
K1730.112290	13,50 - 14,25	26,2	22,9	Sur demande
K1730.112365	14,25 - 15,00	28,45	23,65	Sur demande
K1730.112440	15.00 - 15,75	28,45	24,4	Sur demande
K1730.112515	15,75 - 16,50	28,45	25,15	Sur demande
K1730.112590	16,50 - 17,25	30,7	25,9	Sur demande
K1730.112665	17,25 - 18,00	30,7	26,65	Sur demande
K1730.112740	18,00 - 18,75	30,7	27,4	Sur demande
K1730.112815	18,75 - 19,50	32,95	28,15	Sur demande
K1730.112890	19,50 - 20,25	32,95	28,9	Sur demande
K1730.112965	20,25 - 21	32,95	29,65	Sur demande

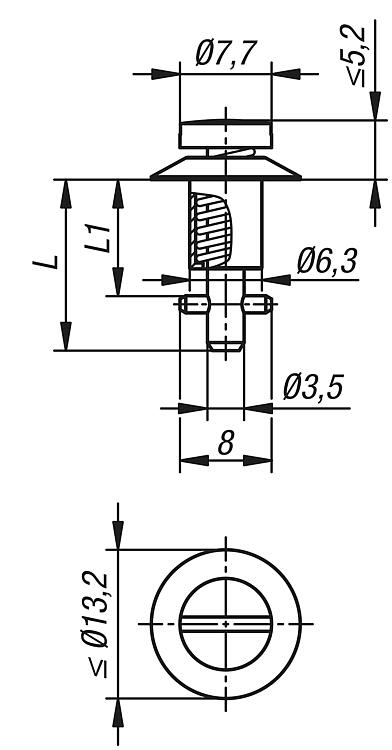

Verrous quart de tour, à empreinte tournevis (fente)

plus d'infos

Dessins

Verrous quart de tour, à empreinte tournevis (fente)

Sélection/filtre d'articles

Référence	A	L	L1	Prix
K1730.211015	0,75 - 1,50	14,95	10,15	Sur demande
K1730.211090	1,50 - 2,25	14,95	10,9	Sur demande
K1730.211165	2,25 - 3,00	14,95	11,65	Sur demande
K1730.211240	3,00 - 3,75	17,2	12,4	Sur demande
K1730.211315	3,75 - 4,50	17,2	13,15	Sur demande
K1730.211390	4,50 - 5,25	17,2	13,9	Sur demande
K1730.211465	5,25 - 6,00	19,45	14,65	Sur demande
K1730.211540	6,00 - 6,75	19,45	15,4	Sur demande
K1730.211615	6,75 - 7,50	19,45	16,15	Sur demande
K1730.211690	7,50 - 8,25	21,7	16,9	Sur demande
K1730.211765	8,25 - 9,00	21,7	17,65	Sur demande
K1730.211840	9,00 - 9,75	21,7	18,4	Sur demande
K1730.211915	9,75 - 10,50	23,95	19,15	Sur demande
K1730.211990	10,50 - 11,25	23,95	19,9	Sur demande
K1730.212065	11,25 - 12,00	23,95	20,65	Sur demande
K1730.212140	12,00 - 12,75	26,2	21,4	Sur demande
K1730.212215	12,75 - 13,50	26,2	22,15	Sur demande
K1730.212290	13,50 - 14,25	26,2	22,9	Sur demande
K1730.212365	14,25 - 15,00	28,45	23,65	Sur demande
K1730.212440	15.00 - 15,75	28,45	24,4	Sur demande
K1730.212515	15,75 - 16,50	28,45	25,15	Sur demande
K1730.212590	16,50 - 17,25	30,7	25,9	Sur demande
K1730.212665	17,25 - 18,00	30,7	26,65	Sur demande
K1730.212740	18,00 - 18,75	30,7	27,4	Sur demande
K1730.212815	18,75 - 19,50	32,95	28,15	Sur demande
K1730.212890	19,50 - 20,25	32,95	28,9	Sur demande
K1730.212965	20,25 - 21	32,95	29,65	Sur demande

Verrous quart de tour, à tête moletée

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	A	L	L1	Prix
K1730.311315	0,75 - 1,50	18,15	13,15	Sur demande
K1730.311390	1,50 - 2,25	18,15	13,9	Sur demande
K1730.311465	2,25 - 3,00	18,15	14,65	Sur demande
K1730.311540	3,00 - 3,75	20,4	15,4	Sur demande
K1730.311615	3,75 - 4,50	20,4	16,15	Sur demande
K1730.311690	4,50 - 5,25	20,4	16,9	Sur demande
K1730.311765	5,25 - 6,00	22,65	17,65	Sur demande
K1730.311840	6,00 - 6,75	22,65	18,4	Sur demande
K1730.311915	6,75 - 7,50	22,65	19,15	Sur demande
K1730.311990	7,50 - 8,25	24,9	19,9	Sur demande
K1730.312065	8,25 - 9,00	24,9	20,65	Sur demande
K1730.312140	9,00 - 9,75	24,9	21,4	Sur demande
K1730.312215	9,75 - 10,50	27,15	22,15	Sur demande
K1730.312290	10,50 - 11,25	27,15	22,9	Sur demande
K1730.312365	11,25 - 12,00	27,15	23,65	Sur demande
K1730.312440	12,00 - 12,75	29,4	24,4	Sur demande
K1730.312515	12,75 - 13,50	29,4	25,15	Sur demande
K1730.312590	13,50 - 14,25	29,4	25,9	Sur demande
K1730.312665	14,25 - 15,00	31,65	26,65	Sur demande
K1730.312740	15.00 - 15,75	31,65	27,4	Sur demande
K1730.312815	15,75 - 16,50	31,65	28,15	Sur demande
K1730.312890	16,50 - 17,25	33,9	28,9	Sur demande
K1730.312965	17,25 - 18,00	33,9	29,65	Sur demande
K1730.313040	18,00 - 18,75	33,9	30,4	Sur demande
K1730.313115	18,75 - 19,50	36,15	31,15	Sur demande
K1730.313190	19,50 - 20,25	36,15	31,9	Sur demande
K1730.313265	20,25 - 21	36,15	32,65	Sur demande

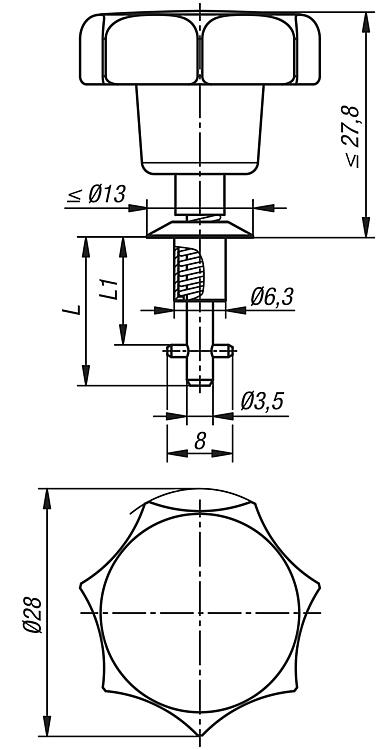

Verrous quart de tour, à bouton étoile

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	A	L	L1	Prix
K1730.411315	0,75 - 1,50	18,15	13,15	Sur demande
K1730.411390	1,50 - 2,25	18,15	13,9	Sur demande
K1730.411465	2,25 - 3,00	18,15	14,65	Sur demande
K1730.411540	3,00 - 3,75	20,4	15,4	Sur demande
K1730.411615	3,75 - 4,50	20,4	16,15	Sur demande
K1730.411690	4,50 - 5,25	20,4	16,9	Sur demande
K1730.411765	5,25 - 6,00	22,65	17,65	Sur demande
K1730.411840	6,00 - 6,75	22,65	18,4	Sur demande
K1730.411915	6,75 - 7,50	22,65	19,15	Sur demande
K1730.411990	7,50 - 8,25	24,9	19,9	Sur demande
K1730.412065	8,25 - 9,00	24,9	20,65	Sur demande
K1730.412140	9,00 - 9,75	24,9	21,4	Sur demande
K1730.412215	9,75 - 10,50	27,15	22,15	Sur demande
K1730.412290	10,50 - 11,25	27,15	22,9	Sur demande
K1730.412365	11,25 - 12,00	27,15	23,65	Sur demande
K1730.412440	12,00 - 12,75	29,4	24,4	Sur demande
K1730.412515	12,75 - 13,50	29,4	25,15	Sur demande
K1730.412590	13,50 - 14,25	29,4	25,9	Sur demande
K1730.412665	14,25 - 15,00	31,65	26,65	Sur demande
K1730.412740	15.00 - 15,75	31,65	27,4	Sur demande
K1730.412815	15,75 - 16,50	31,65	28,15	Sur demande
K1730.412890	16,50 - 17,25	33,9	28,9	Sur demande
K1730.412965	17,25 - 18,00	33,9	29,65	Sur demande
K1730.413040	18,00 - 18,75	33,9	30,4	Sur demande
K1730.413115	18,75 - 19,50	36,15	31,15	Sur demande
K1730.413190	19,50 - 20,25	36,15	31,9	Sur demande
K1730.413265	20,25 - 21	36,15	32,65	Sur demande
