    - Sauterelle à levier horizontal avec verrouillage de sécurité avec embase verticale et broche de pression réglable, Inox

Description de l'article/illustrations du produit

DescriptionMatière :Inox.
Poignée en polyamide.
Étrier de déverrouillage en TPE.Finition :Naturel.
Poignée bleue, noire ou rouge.Nota :Douilles de haute qualité, sans entretien. Application d’une force constante et durable à l’ouverture et à la fermeture. Le bras de serrage avec profil en U permet d’atteindre une stabilité optimale. Système de verrouillage automatique de sécurité intégré.Sur demande :Autres coloris de poignées.Accessoires :K0106
K0384
K0390
K0392
K0667Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0661 Sauterelle à levier horizontal avec verrouillage de sécurité avec embase verticale et broche de pression réglable, Inox

305 kB

Informations techniques pour sauterelle avec verrouillage de sécurité

575 kB

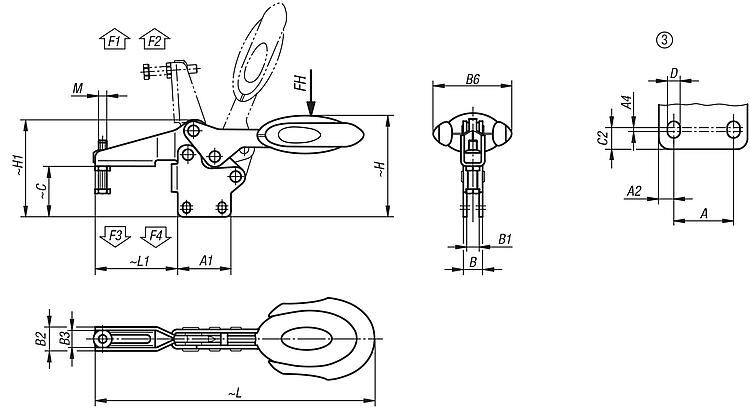

Dessins

Sélection/filtre d'articles

Référence	Couleur des composants	Gabarit de perçage	Angle d'ouverture du bras de fixation	Angle d'ouverture de la poignée	Force FH N	Force de retenue F1 N	Force de retenue F2 N	Force de serrage F3 N	Force de serrage F4 N	Prix
K0661.106101	bleu outremer RAL 5002	3	86°	67°	160	1350	1900	720	1200	Sur demande
K0661.108101	bleu outremer RAL 5002	3	86°	67°	200	2000	2800	830	1400	Sur demande
K0661.106100	gris foncé RAL 7021	3	86°	67°	160	1350	1900	720	1200	Sur demande
K0661.108100	gris foncé RAL 7021	3	86°	67°	200	2000	2800	830	1400	Sur demande
K0661.106103	rouge traffic RAL 3020	3	86°	67°	160	1350	1900	720	1200	Sur demande
K0661.108103	rouge traffic RAL 3020	3	86°	67°	200	2000	2800	830	1400	Sur demande

Référence	Couleur des composants	M	A	A1	A2	A4	B	B1	B2	B3	B6	C	C2	D	H	H1	L	L1	Prix
K0661.106101	bleu outremer RAL 5002	M6x35	26	39	6,5	2,5	14,1	9,1	17,5	12,5	53,4	36,9	8	5,5	75,2	71	193,3	60,5	Sur demande
K0661.108101	bleu outremer RAL 5002	M8x45	26	44	9	3,5	14,1	9,1	21	16	51,1	46,5	10,5	6,2	88,2	84,3	230,4	74,9	Sur demande
K0661.106100	gris foncé RAL 7021	M6x35	26	39	6,5	2,5	14,1	9,1	17,5	12,5	53,4	36,9	8	5,5	75,2	71	193,3	60,5	Sur demande
K0661.108100	gris foncé RAL 7021	M8x45	26	44	9	3,5	14,1	9,1	21	16	51,1	46,5	10,5	6,2	88,2	84,3	230,4	74,9	Sur demande
K0661.106103	rouge traffic RAL 3020	M6x35	26	39	6,5	2,5	14,1	9,1	17,5	12,5	53,4	36,9	8	5,5	75,2	71	193,3	60,5	Sur demande
K0661.108103	rouge traffic RAL 3020	M8x45	26	44	9	3,5	14,1	9,1	21	16	51,1	46,5	10,5	6,2	88,2	84,3	230,4	74,9	Sur demande
