K0922

Подпорные цилиндры

ПРОДУКЦИЯ
- Зажимные приспособления
  - Технология зажима обрабатываемых деталей
    - Элементы опорные и упоры регулируемые
      - Подпорные цилиндры

Описание товара/фотография продукта

ОписаниеМатериал:Углеродистая сталь.Исполнение: Основная часть из вороненой стали.

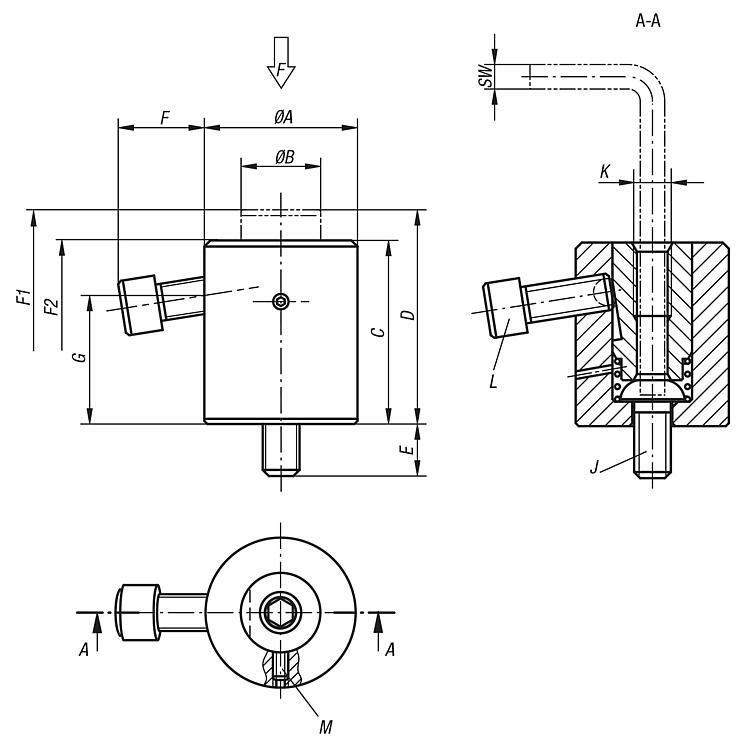

Упорные болты из закаленной, отпущенной, вороненой стали.Указание на чертеже:

J = Монтажный винт
L = Упоры шаровые
M = Установочный винт с шестигранным углублением

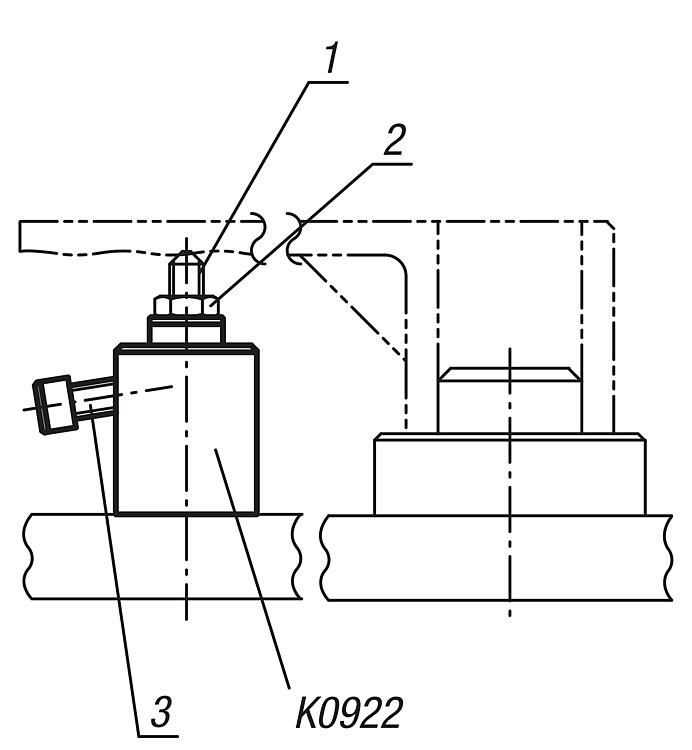

1) Винтовая опора
2) Шестигранная гайка
3) Упоры шаровые

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0922 Подпорные цилиндры

251 kB

Чертежи

Выбор / фильтр товаров

Номер заказа	A	B	C	D	E	F	G	J	K	L	M	SW	F, Н	Начальная упругость F1 прибл., Н	Конечная упругость F2 прибл. Н	Цена
K0922.06039	28	14	33	39	10	14,1	22	M6	M6x12	M6x16	M4x8	4	4000	10	22	по запросу
K0922.08052	35	19	42	52	15	18,8	28,5	M8	M8x16	M8x20	M4x8	5	6000	10	27	по запросу
K0922.12070	50	26	60	70	17	28,5	42	M12	M12x24	M12x30	M5x12	8	9000	15	30	по запросу
K0922.16080	60	33	70	80	22	26,5	47	M16	M16x32	M12x30	M5x15	10	9000	15	35	по запросу
