Позиционирующие узлы, с пружинящим конусом

ПРОДУКЦИЯ
- Зажимные приспособления
  - Технология зажима обрабатываемых деталей
    - Элементы опорные и упоры регулируемые
      - Позиционирующие узлы, с пружинящим конусом

Описание товара/фотография продукта

ОписаниеМатериал, конструкция:Колодка из закаленной и черненой стали.
Позиционирующий штифт из закаленной инструментальной стали.Указание:* Позиционирование может производиться в пределах данного диапазона диаметров.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0917 Позиционирующие узлы с пружинящим конусом

263 kB

Техническая информация позиционирующие узлы

80,4 kB

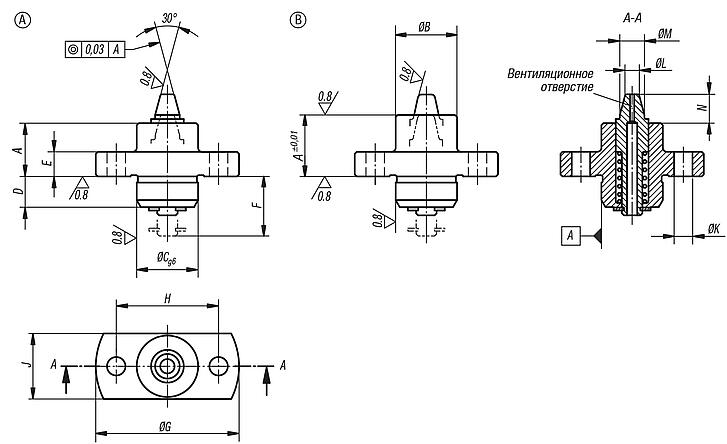

Чертежи

Выбор / фильтр товаров

Номер заказа	Форма	A	B	C	D	E	F	G	H	J	K	L	M	N	R	S	T	Посадочное отверстие	Упругость конуса, Н	Цена
K0917.15060	A	13	15	15	7,5	6	15	35	25	16	4,5	3,5	6	7,4	15	M4	16	ø3,8 - ø5,2*	6,4 - 19,3	по запросу
K0917.15070	A	13	15	15	7,5	6	15	35	25	16	4,5	4,5	7	7,4	15	M4	16	ø4,8 - ø6,2*	6,4 - 19,3	по запросу
K0917.20090	A	18	20	20	10	8	20	40	30	22	4,5	5,5	9	9,3	20	M4	21	ø5,8 - ø8,2*	5,5 - 20,5	по запросу
K0917.20110	A	18	20	20	10	8	20	40	30	22	4,5	7,5	11	9,3	20	M4	21	ø7,8 - ø10,2*	5,5 - 20,5	по запросу

Номер заказа	Форма	A	B	C	D	E	F	G	H	J	K	L	M	N	R	S	T	Посадочное отверстие	Упругость конуса, Н	Цена
K0917.15061	B	15	15	15	7,5	6	15	35	25	16	4,5	3,5	6	5,4	15	M4	16	ø3,8 - ø5,2*	6,4 - 19,3	по запросу
K0917.15071	B	15	15	15	7,5	6	15	35	25	16	4,5	4,5	7	5,4	15	M4	16	ø4,8 - ø6,2*	6,4 - 19,3	по запросу
K0917.20091	B	20	20	20	10	8	20	40	30	22	4,5	5,5	9	7,3	20	M4	21	ø5,8 - ø8,2*	5,5 - 20,5	по запросу
K0917.20111	B	20	20	20	10	8	20	40	30	22	4,5	7,5	11	7,3	20	M4	21	ø7,8 - ø10,2*	5,5 - 20,5	по запросу
