Описание товара/фотография продукта

ОписаниеМатериал:Углеродистая сталь.Исполнение: Основная часть из вороненой стали.

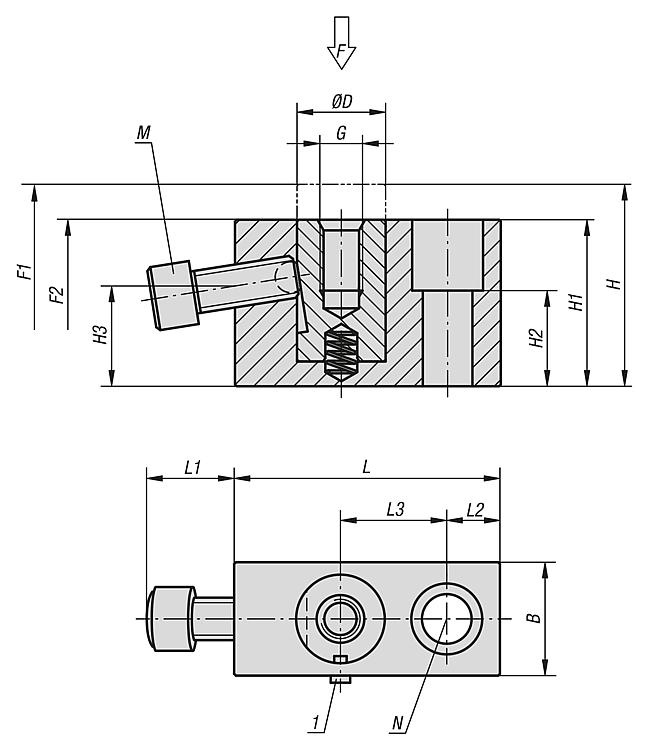

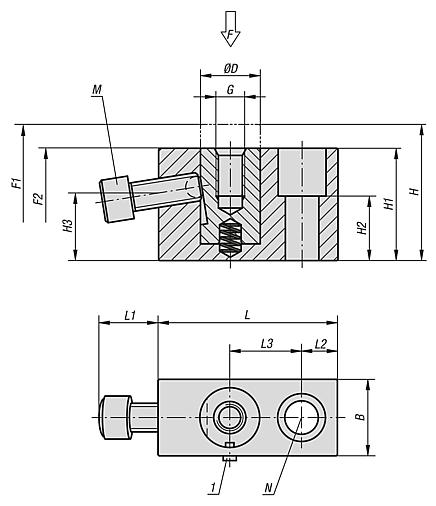

Упорные болты из улучшенной закалкой и отпуском, вороненой стали.Указание на чертеже:

M = Упоры шаровые
N = сквозное отверстие для винта с цилиндрической головкой с шестигранным углублением DIN 912

1) Блокировка вращения
2) Винтовая опора
3) Шестигранная гайка

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0921 Опорные элементы из стали

259 kB

Чертежи

Выбор / фильтр товаров

Номер заказа	B=ширина	D=наружный диаметр	G=резьба	H=габаритная высота	H1=высота	H2	H3	L=длина	L1	L2	L3	M	N	F, Н	Момент затяжки крепежных винтов Нм	Начальная упругость F1 прибл., Н	Конечная упругость F2 прибл. Н	Цена
K0921.06029	19	12	M6x10	35	29	15	17,6	38	13	8	15	M6x16	M6	4000	7,5	0	6	по запросу
K0921.08037	22	16	M8x15	47	37	20	21,1	50	16	10	20	M8x20	M8	6000	14	0	7	по запросу
K0921.12047	32	25	M12x20	57	47	27	28,3	75	25	15	30	M12x30	M12	9000	22	1	11	по запросу
