K0925

미니 스윙 래치 클램프, 캠 레버 있음

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 클램핑 유닛
    - 스윙 클램프
      - 미니 스윙 래치 클램프, 캠 레버 있음

품목 설명/제품 이미지

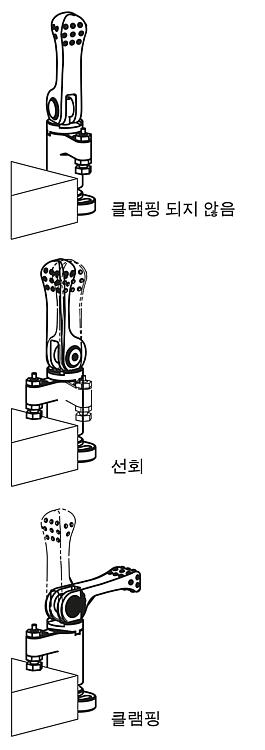

설명재질:단강.표면 마무리:열처리 및 검정 산화 마무리 또는 니켈 플레이트.정보:스윙 래치 클램프는 주로 클램핑 지점을 공작물의 삽입 및 제거를 위해 비워 두어야 할 때 사용됩니다.

* 그립에 허용되는 손 힘특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0925 캠 레버가 있는 미니 스윙 래치 클램프

231 kB

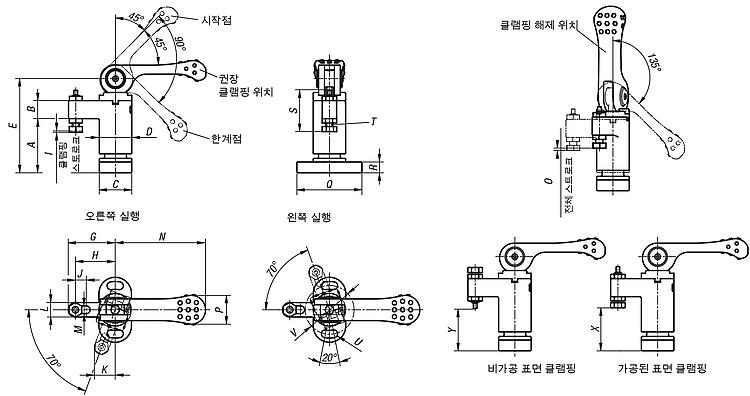

도면

품목 요약 (압축됨)

캐드데이터 및 상세 정보

주문 번호	모델 1	표면 기본 몸체	A	B	C	D	E	G	H	I	J	K	L	M	N	O	P	Q	R	가격
K0925.0100	왼쪽	검정 산화 마무리	30	10	18	18	52	26	22	0,8	6	11,5	8	4,3	50	1,2	16	36	6	요청 시
K0925.01001	왼쪽	니켈 플레이트	30	10	18	18	52	26	22	0,8	6	11,5	8	4,3	50	1,2	16	36	6	요청 시
K0925.0150	왼쪽	검정 산화 마무리	40	14	23	23	68	35	30	1	8	15,3	10	5,3	63	1,5	19	45	8	요청 시
K0925.01501	왼쪽	니켈 플레이트	40	14	23	23	68	35	30	1	8	15,3	10	5,3	63	1,5	19	45	8	요청 시
K0925.0200	왼쪽	검정 산화 마무리	50	18	30	30	87	45	37	1,2	8	20,7	16	8,4	80	1,8	24	65	12	요청 시
K0925.02001	왼쪽	니켈 플레이트	50	18	30	30	87	45	37	1,2	8	20,7	16	8,4	80	1,8	24	65	12	요청 시
K0925.0300	왼쪽	검정 산화 마무리	60	22	40	40	107	55	45	1,5	8	25,4	20	10,4	100	2,3	30	85	15	요청 시
K0925.03001	왼쪽	니켈 플레이트	60	22	40	40	107	55	45	1,5	8	25,4	20	10,4	100	2,3	30	85	15	요청 시
K0925.1100	오른쪽	검정 산화 마무리	30	10	18	18	52	26	22	0,8	6	11,5	8	4,3	50	1,2	16	36	6	요청 시
K0925.11001	오른쪽	니켈 플레이트	30	10	18	18	52	26	22	0,8	6	11,5	8	4,3	50	1,2	16	36	6	요청 시
K0925.1150	오른쪽	검정 산화 마무리	40	14	23	23	68	35	30	1	8	15,3	10	5,3	63	1,5	19	45	8	요청 시
K0925.11501	오른쪽	니켈 플레이트	40	14	23	23	68	35	30	1	8	15,3	10	5,3	63	1,5	19	45	8	요청 시
K0925.1200	오른쪽	검정 산화 마무리	50	18	30	30	87	45	37	1,2	8	20,7	16	8,4	80	1,8	24	65	12	요청 시
K0925.12001	오른쪽	니켈 플레이트	50	18	30	30	87	45	37	1,2	8	20,7	16	8,4	80	1,8	24	65	12	요청 시
K0925.1300	오른쪽	검정 산화 마무리	60	22	40	40	107	55	45	1,5	8	25,4	20	10,4	100	2,3	30	85	15	요청 시
K0925.13001	오른쪽	니켈 플레이트	60	22	40	40	107	55	45	1,5	8	25,4	20	10,4	100	2,3	30	85	15	요청 시

주문 번호	모델 1	표면 기본 몸체	S	T	U	V	X min.	X max.	Y min.	Y max.	F N	손 힘 FH N	가격
K0925.0100	왼쪽	검정 산화 마무리	22,8	M4	4,3	27	22,4	25,2	22	24,8	800	100*	요청 시
K0925.01001	왼쪽	니켈 플레이트	22,8	M4	4,3	27	22,4	25,2	22	24,8	800	100	요청 시
K0925.0150	왼쪽	검정 산화 마무리	28,5	M5	5,3	34	30,8	33,8	31,7	34,7	1500	150*	요청 시
K0925.01501	왼쪽	니켈 플레이트	28,5	M5	5,3	34	30,8	33,8	31,7	34,7	1500	150	요청 시
K0925.0200	왼쪽	검정 산화 마무리	45,5	M8	8,4	48	31,9	39,6	32,9	40,6	2100	200*	요청 시
K0925.02001	왼쪽	니켈 플레이트	45,5	M8	8,4	48	31,9	39,6	32,9	40,6	2100	200	요청 시
K0925.0300	왼쪽	검정 산화 마무리	57	M10	10,5	64	35,7	46,7	38,2	49,2	2800	300*	요청 시
K0925.03001	왼쪽	니켈 플레이트	57	M10	10,5	64	35,7	46,7	38,2	49,2	2800	300	요청 시
K0925.1100	오른쪽	검정 산화 마무리	22,8	M4	4,3	27	22,4	25,2	22	24,8	800	100*	요청 시
K0925.11001	오른쪽	니켈 플레이트	22,8	M4	4,3	27	22,4	25,2	22	24,8	800	100	요청 시
K0925.1150	오른쪽	검정 산화 마무리	28,5	M5	5,3	34	30,8	33,8	31,7	34,7	1500	150*	요청 시
K0925.11501	오른쪽	니켈 플레이트	28,5	M5	5,3	34	30,8	33,8	31,7	34,7	1500	150	요청 시
K0925.1200	오른쪽	검정 산화 마무리	45,5	M8	8,4	48	31,9	39,6	32,9	40,6	2100	200*	요청 시
K0925.12001	오른쪽	니켈 플레이트	45,5	M8	8,4	48	31,9	39,6	32,9	40,6	2100	200	요청 시
K0925.1300	오른쪽	검정 산화 마무리	57	M10	10,5	64	35,7	46,7	38,2	49,2	2800	300*	요청 시
K0925.13001	오른쪽	니켈 플레이트	57	M10	10,5	64	35,7	46,7	38,2	49,2	2800	300	요청 시
